一、結構

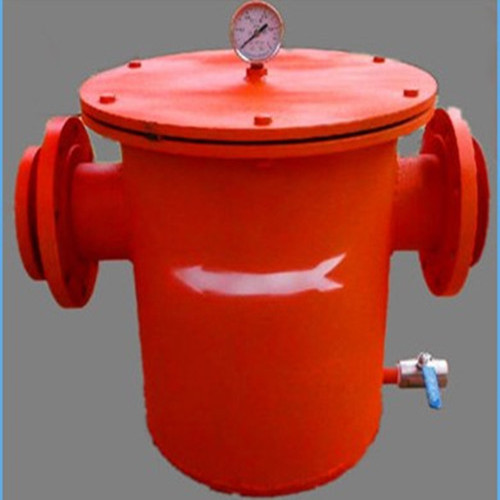

氣水分離器又稱氣水分離過濾器，主要由：進口、筒體、濾芯連接件、濾芯、密封圈、閥門連接件、出氣管、排水口、壓力表等組成。

二、工作原理：

由于氣體和液體的密度不同，液體在氣體一起流動時，如果必須通過絲網，就象過篩一樣，氣體通過了，而液體被攔截而留在絲網上，同時受到重力的作用，氣體仍然朝著原來的方向流動，液體流至分離器底部，也就是說液體與氣體在重力場中有分離的傾向，向下的液體附著在壁面上匯集在一起通過排放管排出。

優點：

1、設計簡單

2、設備制作簡單、安裝方便

3、阻力小

4、體積小

三、適用范圍：汽水分離器適用礦井壓風管道汽、水、雜質分離、去除蒸汽和壓縮空氣系統中夾帶的液滴，分離氣體中的固體顆粒、各種氣體的氣液分離。有效分離壓風管道內的水分、雜質，凈化氣體。 與壓風自救裝置配合使用，有效提供更純凈的壓風，提高井下其它壓風風動工具的使用壽命。

四、基本參數

產品上安裝有壓力表，可實時了解管道內的壓力。

設計壓力： 1.0Mpa （可按用戶需求設計）

壓力損失：≤0.002 Mpa

分離效率： 99%

接口尺寸： DN15～350

接口形式：法蘭 PN1.0、PN1.6、PN2.5等（按用戶需求設計）

五、建議安裝位置
