一、設備概述:
根根客戶要求對洗碗機、凈水機等水家電管路做疲勞試驗,測試臺采用PLC主控,
觸摸屏人機界面顯示操作, 并監控試驗全過程; 操作簡單方便;

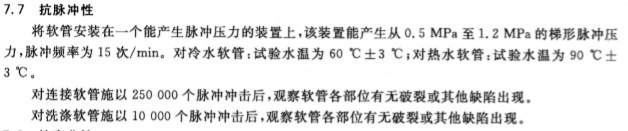

該設備主要依據GBT_23448-2009_衛生潔具_軟管 7.7條款設計:

二、
技術參數
1.額定試驗壓力:靜壓0~1.5Mpa可設;脈動壓力范圍0.2-1.5Mpa可設
額定試驗壓力:靜壓0~2Mpa可設;爆破壓力范圍1-2Mpa可設,脈動壓力范圍0.2-2Mpa可設
2.脈沖頻率:0.05~1. Hz(3次/分~20次/分);
3.環境溫度:室溫;

4.介質溫度:室溫~95℃;
5.同時試驗管路:可同時測試1~4根管路;(跟據客戶產品確定)
6.試驗波形:基本方波或水錘波(參見圖形);
7.安裝方式:180o或90o;(應參照標準規定的方式安裝試件);
8.試驗介質:自來水;
9.水箱有效容積:50L;

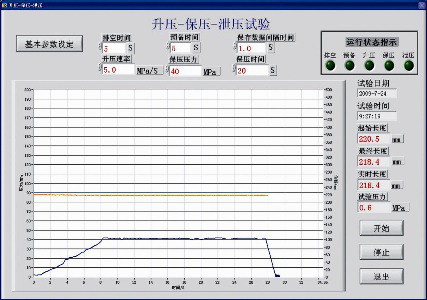

10.借助組態軟件平臺自主開發的先進的測控軟件,采集保存試驗壓力、溫度、試驗次數、頻率、脈沖波形;
11.設定試驗時間到后自動停機;
12.試驗中測試管爆裂或泄漏、溫度超出設定值、壓力超出設定值試驗臺自動停機保護;
13.試樣安裝室門開啟時不能開機,只有關閉后才能開機;
14.試驗數據定時保存,可以查詢試驗開始至試驗結束時所有試驗數據。
三、客戶要求:適用范圍
軟管接頭的脈沖測試
本設備符合GB/T20289-2006.7.10及GB4706.12-2006標準中22.102要求的條款, 滿足軟管脈沖壓力測試方法之要
求.與耐壓試驗的要求(內膽容器40-500L均可實現,因不同大小的容積其壓縮比成正比,所以,試驗脈動速度也
會隨容積的大小成正比,下訂單時需注明容器體積 范圍)
四、安全保護裝置
壓力過高報警、泄漏報警、缺氣、缺相電報警、水溫過高報警等運行故障停機
