型號：FVM-3016DCL、FVM-4016DCL、
名稱：龍門立式加工中心
品牌：臺灣福裕CHEVALIER
龍門立式加工中心機
高強力結構，高精度，操作容易！
全新設計龍門型加工中心機
本公司具有三十年以上的精密機械裂造經驗與技術研發出一系列高速、高精度龍門加工中心機種，體驗無與倫比的切削力道、展現真正的速度與精度。
無論是大型模具、精密機械零件、航太零件、大型電子零件、模具加工..等，使您成為市場的贏家！

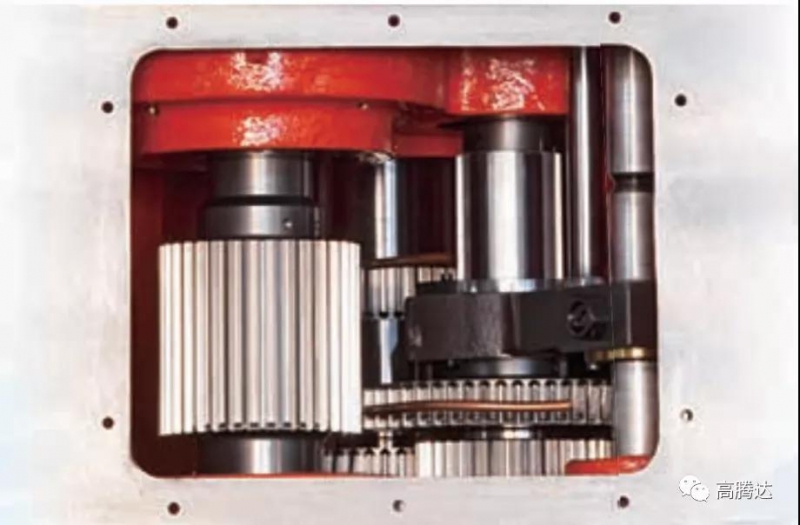

高強度精密主軸
標準齒輪式主軸6,000RPM
.主軸采用高級P4級精密軸承，整支主軸經熱處理，精密研磨動平衡組裝，耐久測試完成。
。主軸動力由馬達經正齒輪直接傳動主軸，馬達傳送效率高達98%，可確保*切削剛性與加工穩定性。

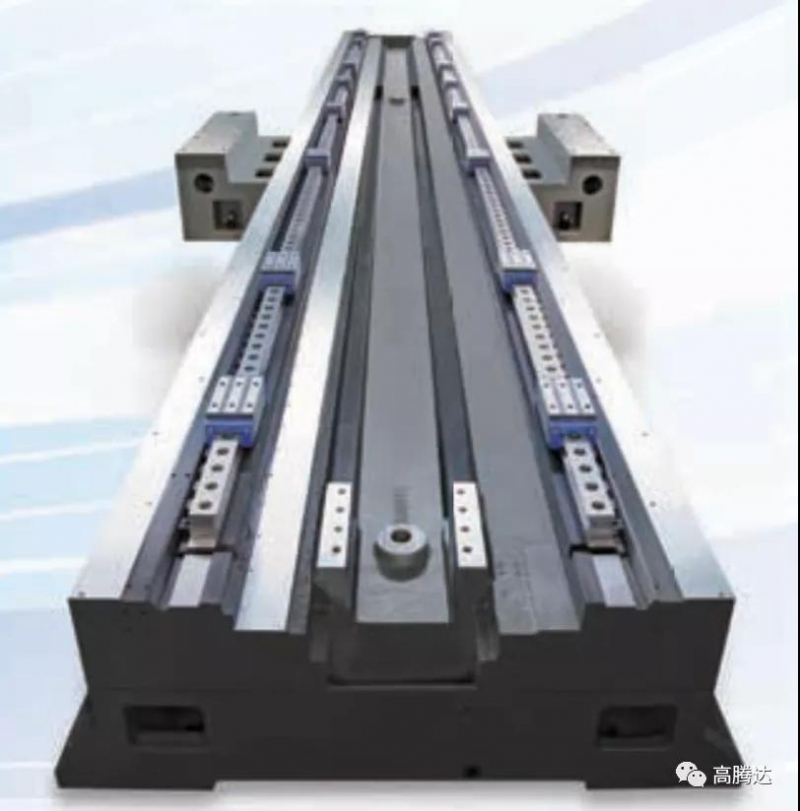

高級滾柱線性滑軌
.X，Y，Z三軸均采用高級滾柱線性滑軌型號55mm，可確保切削之優異剛性及穩定度，使工作物之表面品質*化及達到*精度。
.X軸軌道提供12個精密滾柱滑塊，平均分布工作臺下方，確保*工件負載剛性與機臺*精度表現。（FVM-4016DCL為16個精密滾柱滑塊）
刀柄及拉刀螺絲
控制器
人性化設計和高性能控器
主軸馬達輸出扭矩圖
主軸轉速
綜合冷卻系統
機械結構及尺寸
高剛性主體鑄件結構設計
-
FVM-3016DCL.4016DCL系列采用一體成型門柱鑄造，結構堅強mb，提高精度及切削穩定性。
-
整體機械構造，經有限元素分析（FEM），可達*化之動力平衡效果。
-
三軸螺稈為直結式驅動，軸向定位jq，X軸加附精密式減速機，獲得更大之軸向推力滿足加工需求。
機械結構與尺寸占地面積
占地面積
FVM-3016/4016DCL主軸附加90o側銑頭干涉圖
機械規格
標準附件
.FANUC OiMD控制器8.4”TFT 。20支刀臂式刀庫
。主軸氣密（簾）
。切削吹屑裝置
。自動油脂潤滑裝置
。工作燈
。操作指示燈
。主軸/齒輪箱油溫控制系統。油壓系統
。高半罩式護罩
。雙螺旋除屑裝置
。履帶排除裝置
。水箱
。電氣箱空調系統
。電氣箱維修照明
。腳踏型松刀開關
。空氣清潔槍
。工作區清潔水槍
。MPG電子手輪
。水平調整螺絲及墊塊
。地基基礎螺栓
。工具&工具箱
。操作&維護說明書
。剛性攻牙
。自動關機裝置
。RS232介面
特別附件
.FANUC31i控制器10.4”TFT .SIEMENS 840D控制器
.HEIDENHAIN iTNC530控制器 .主軸中心出水裝（20Bar~70Bar） .主軸光學尺裝置
.4”準備裝置
.4“旋轉工作臺
.自動刀具量測裝置
.自動工件量測裝置
.油水分離機
.40T鏈?zhǔn)降稁?kù)
.手動90°側銑頭
