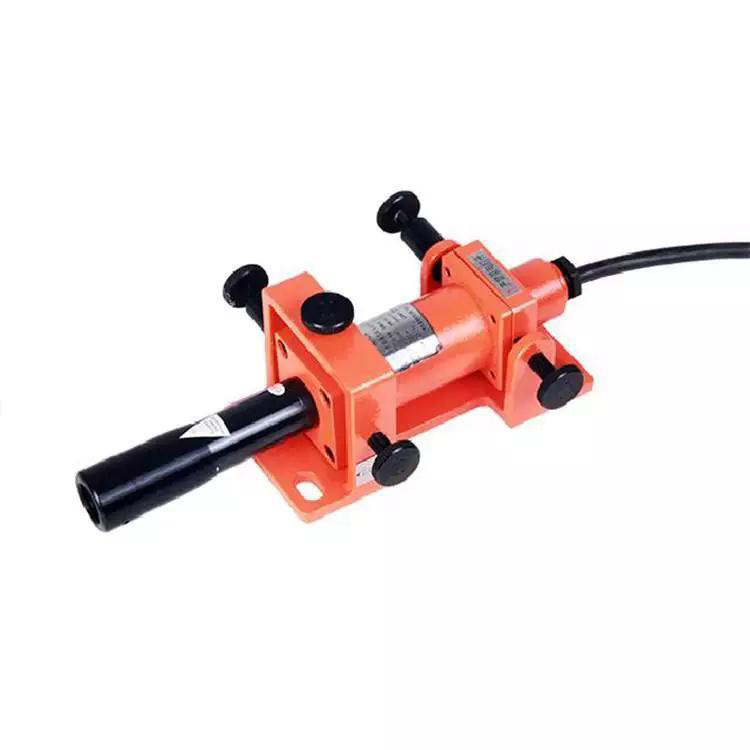

YBJ-500A礦用隔爆型激光指向儀

該系列產品主要應用于 用于礦山巷道掘進時的指向定位；掘進機推進方向的控制；煤礦綜采工作面的定位。

輸入電壓 AC 127V / 220V

激光功率 ≥5mw

有效測量 600m

光斑直徑 ≤ 40mm ( 600m 處 )

防爆方式 隔爆型

儀器重量 3.5kg

一、概述

1．特點

YBJ礦用隔爆型激光指向儀是集電子、光學機械等技術為體的儀器。具有外形美觀、體積小、重量輕、防爆等特點。儀器安裝采用固定式，可快速固定在錨桿上。儀器可在360°范圍任意粗調，微調準確；調節方便，制動可靠。產品采用自主研發的光學系統，可采用紅、綠兩種光源，光斑大小、礦下施工需求。儀器采用交直流轉換電源模塊，交流寬電壓AC80V～AC245V供電，具有保護功能。

2．標準

GB3836-2010 MT870-2000 Q/HGY22-2012技術條件

3．主要用途及適用范圍

儀器主要用于煤礦井下巷道開采時提供中腰線定位、運輸管道、運輸皮帶、風管、水管、電纜鋪設等方向定位。還可為地鐵、公路、鐵路、橋梁、隧道、涵洞、輸油管道鋪設、排水施工等巷道掘進提供準直線。

4．儀器型號定義

注：YBJ-500A礦用隔爆型激光指向儀

5．使用環境

大氣壓：86kPa～110kPa

環境溫度：-20℃～+40℃

空氣相對濕度：≤95%RH（+25℃時）

含有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下環境中

在無明顯破壞絕緣的氣體或蒸汽的環境中

污染等級：3級

二、結構特點及工作原理

1．結構特點：

儀器將電源模塊、光學組合為體，具有外形美觀、體積小、重量輕等特點。

儀器粗調采用360°可旋轉鎖緊機構，安裝采用固定式鎖緊裝置，固定儀器方便快捷。儀器通過微調機構可在不小于±1.5°范圍內進行水平、垂直細微調整。

2．工作原理：

儀器接入供電電壓AC127V后，通過電源模塊轉換成直流電壓給激光管供電，產生激光束，再通過光學系統產生激光遠程指向光束，其測程分別達到500米。

三、技術參數

安裝方式：固定式

防爆形式：礦用隔爆型

防爆標志：ExdIMb

激光指向儀工作制：連續運行

供電電壓：AC127V (電壓在AC105V～AC140V之間儀器可正常工作）

工作電流：≤90mA

光 功 率：不大于15mW

有效測程：500m

光斑直徑： 在500m處光斑直徑不大于50mm

光斑漂移量: 在500m處光斑漂移量應不大于10mm

橫向、縱向粗調：360°任意

橫向、縱向調節范圍：≥±1.5°

四、外型尺寸及重量:

尺寸：298×182×110（mm）

重量：3.4 kg
