◆  節水控制器：水控系統的核心部分之一，相當于計算機的CPU，它負責整個系統脫機的輸入、輸出信息的處理和儲存、控制等等。

◆  閥門（電磁閥和電動閥）：直接接在出水管道上進行控制水開關的閥門，與插卡器對接。通過受插卡器的指令來進行開關用水.

◆  讀卡器（*值機）：它是一個*立的系統：使用聯網模式就把它當成一個讀寫器（讀頭）直接由電腦
通過它往卡片里寫入資料、和讀取卡片內的信息。脫機模式就是離開電腦可以直接對用*卡*值和對管理卡進行程序的設置.

◆  IC卡片：內置CPU存儲器（4K），主要存儲個人資料等信息。

模式分為：

①聯網模式：采用讀卡器（*值機）與管理電腦進行連接，直接由電腦軟件通過*值機直接對卡片進行資
料的填寫和*值管理。

②脫機模式：直接由*值機、管理卡進行*值和一些程序上的管理操作。在整個系統調試完好后，用*只
要拿著正常處理過的*值用*卡就能在插卡控制器上進行消費了。

3.31、水控機硬件介紹

節水控制器

Ⅰ. 產品外觀及使用環境

◆ 產品采用：全防水、防損壞、高穩定、高安全的設計，上下殼接縫雙層設計并有硅膠密封件防水。

◆ 外殼采用：工程塑料，黑色帶磨砂外殼，流暢外觀設計，盡顯流行時尚。

◆  外形尺寸： 200MM*133MM*47MM.

◆ 顯示采用：8數碼管顯示。

◆ 卡樣式：IS50飛利浦原裝芯片和復旦M1芯片。

◆ 通訊采用：非實時通訊，采用管理卡采集的管理模式，使數據的*確性**高，避免了由于                       讀寫不正確及其它因素而造成的資金流失。

◆  采用靈活的收費方式，既可以用采用常出水方式收費，又可以用定時方式收費，還可每臺機不同的費率收費。

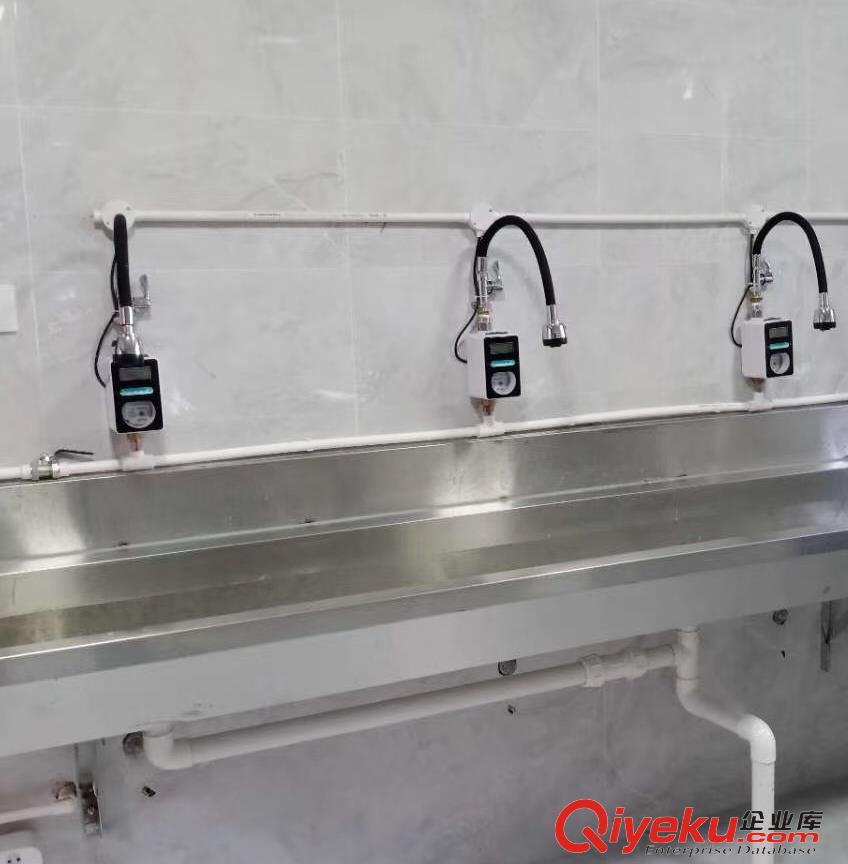

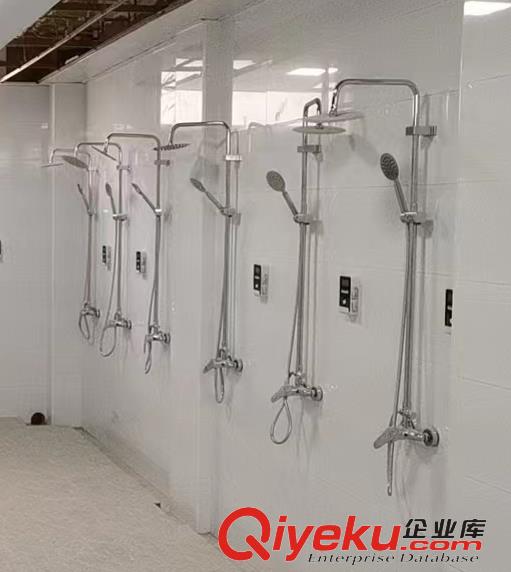

有水*頭流水的場所都可以利用控制器達到節水的目的。如：浴室、開水房、洗衣房、集體和公寓等場所使用，產品在設計時*分考慮設備的防水性、安全性、實用性和可操作性等方面的性能。對于節水控制器在浴室使用的特點，控制器內部采用達拉斯公司的計時芯片，計時*確率達到秒，對每臺節水控制器均可以單*設置水量與時間之比，轉化為按照時間計算收費的模式，根據客*水壓和管徑不同設置流量和時間對應表。（單位：元/分鐘）計費*度可達到0.01元，參數可以**通過軟件和管理卡進行設置，設備安裝、維修、**換極為方便。一臺節水控制器控制一個節點（通常是浴室的水*頭、開水房開關等），通過管理軟件和管理卡設置可以清楚看到控制器的使用情況，控制器在不同的場所使用，起到不同的節約目的，由于環境的不同，使用的型號不同，根據客*的現場環境、管理要求和整體結構決定。

Ⅱ. 技術參數

◆ 讀卡類型：MIFARE  ONE標*卡，讀卡速度〈0.2秒，讀卡距離：3-6CM；

◆ 工作頻率：13.56MHZ;

◆ **卡量：無*制；

◆ 兼容性：可以和售飯、考勤、門禁、機房管理、圖書管理構成一卡通系統，實現一卡通用；

◆ 顯  示：8位高亮度數碼管顯示；

◆ 費率設置：*小計費為1/秒，*小計費金額0.01元， 可通過管理卡進行費率設置（脫機狀態）；

◆ 額定功率：1W；

◆ 工作電壓：DC12V，待機時功耗1.6W，插卡供水時功耗小于5W；

◆ 掛失卡：黑名單數量8000條；

◆ 消費記錄：機器內部存儲器可*存*近的5000條插卡記錄；

◆ 工作溫度：控制執行機構工作溫度10-70度，通過水溫0~95度；

◆ 工作濕度：10%~95%；
