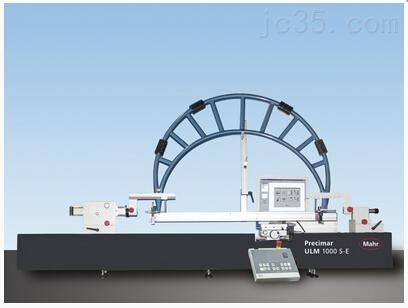

帶激光測量系統的通用長度測量儀器。
帶水平基床的比較儀（高度同質、堅硬花崗石）
X 軸測量系統：干涉激光測量系統，長度 525 或 1115 mm
Z 軸測量系統：RENISHAW 增量，精密長度測量系統，長度 80 mm
·長度測量儀，直接測量范圍大
·* 符合 Ernst Abbe 比較儀原則
·手動操作測量軸
·空氣軸承可以平滑手動定位測量元素（帶激光反射器）和逆軸承
·載物臺高度可通過按鈕調整（以及定位預定義的增量）
·根據環境影響采用校正激光：溫度，氣壓（也可選擇濕度）
·測量儀外的獨立激光發生器，通過光纖送入，配有激光束罩
·計算機輔助儀零點穩定和校正系統誤差 (CAA)
·在線溫度測量和計算機輔助校正溫度和測量力影響
·在整個測量軸設置范圍內穩定的測量能力
·大載物臺帶 Z 方向精密引導，負載 25 kg
·靜態和動態采用測量值自動反轉點檢測
·在應用范圍內高度靈活（可用于測量迷你和大型測量對象）
·Mahr 828 WIN 測量和評估軟件在 MS Windows 下運行
技術數據
ULM 800 L-E
ULM 1500 L-E
測量不確定性 MPEE1 (L in mm) [μm]
≤ (0,1+L/2000)
≤ (0,1+L/2000)
測量力 [N]
0.2 ; 1.0 - 4.5 ; 11
0.2 ; 1.0 - 4.5 ; 11
設備長度 [mm]
1500
2300
設備尺寸 [mm]
1500 x 380 x 480
2300 x 380 x 480
直接測量范圍 [mm]
0 至 525
0 至 1115
內測量的測量范圍 [mm]
0.5 至 670
0.5 至 1465
可重復性 [μm]
≤ 0,05
≤ 0,05
外測量的測量范圍 [mm]
0 至 830
0 至 1620
質量 [kg]
220
325
應用
校準
·平面塞規和環規
·校正環規
·卡規
·球形量塊和內徑測微計
·量塊
·螺紋規
·圓錐螺紋規
·齒輪量規
·錐度規
·度盤式指示器
·杠桿比較儀
·2 點內徑規
·外徑測微計
·2 點內部測微計
附件
大量附件和模塊化組件，可解決各種測量任務，包括以下測量：
·螺紋規
·錐度規
·圓錐螺紋規
·齒輪
|
