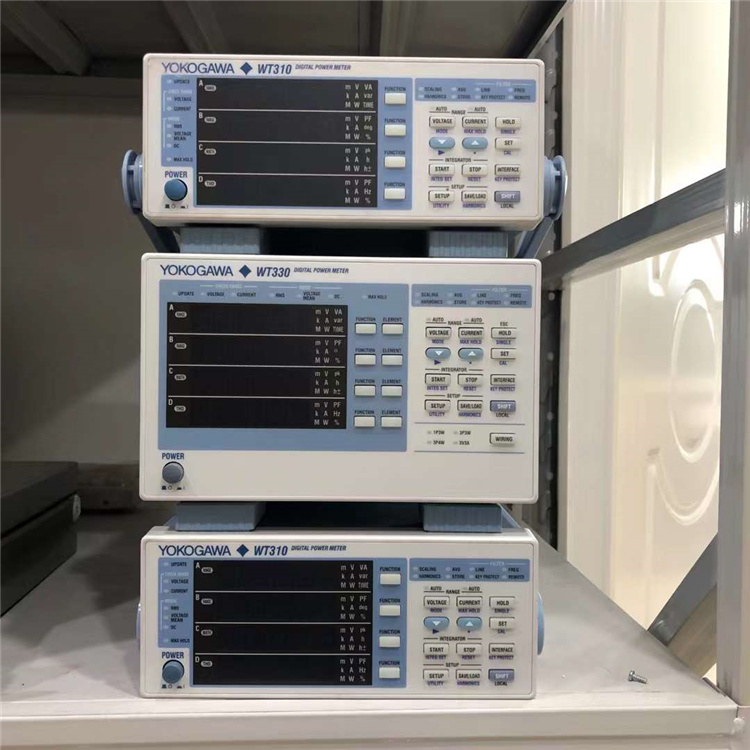

橫河WT310功率計
WT300系列功能得到強化，一臺即可支持從低頻到高頻變頻器的所有測量應用。
同類:
量程的自動量程功能。
自動量程功能可在幾檔量程內自動選擇或改變量程。這樣可以縮短量程改變時間，使測試更快、更高xiao。
行業:
積分測量時的自動量程功能。
功率計在積分模式下測量功耗和待機功耗時，通常需要固定測量量程。但是，如果輸入電平超過已選量程zui大值，測量結果將是錯誤的，還需要在更高的量程下重復測試。WT300系列可以在積分模式下自動高速切換量程，不需要重復測試。
WT210/230 和 WT310/330 對照表
|
WT310/WT332/WT333
|
WT310HC
|
WT210/WT230
|
|
|
DC功率測量精度
|
讀數的0.1%+量程的0.2%
|
讀數的0.3%+量程的0.2%
|
讀數的0.3%+量程的0.2%
|
|
|
電流量程 （CF=3）
|
直接輸入
|
5m/10m/20m/50m/100m/200m/
0.5/1/2/5 /10/20[A]（WT310） 0.5/1/2/5/10/20[A]（WT332/WT333）
|
1/2/5/10/20/40[A]
|
5m/10m/20m/50m/100m/200m/
|
|
外部電流輸入
|
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m/500m
/1/2[V] （選件）
|
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m/500m
/1/2[V] （選件）
|
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m[V] （選件）
|
|
|
電壓和電流的有效輸入范圍 （CF=3）
|
1% to 130%
|
1% to （40A量程）
|
1% to 130%
|
|
|
電壓和電流的zui大顯示值 （CF=3）
|
1% to 140%
|
1% to 110%（40A量程）
|
1% to 140%
|
|
|
功率因數的影響 （CF=3）
|
0
|
（功率讀數）×{（功率讀數誤差%）+（功率量程誤差%）×（功率量程/視在功率指示值）+tan?×（PF=0時的影響）%}
|
（功率讀數）×{（功率讀數誤差%）+（功率量程誤差%）×（功率量程/視在功率指示值）+tan?×（PF=0時的影響）%}
|
增加（功率讀數）×{tan?×（PF=0時的影響）}%
|
|
同時測量RMS和電壓MEAN&DC
|
是
|
是
|
否
|
|
|
頻率測量
|
2通道（電壓和電流）
|
2通道（電壓和電流）
|
1通道（電壓或電流）
|
|
|
顯示項目數
|
4項
|
4項
|
3項
|
|
|
采樣率
|
約100kS/s
|
約100kS/s
|
約50kS/s
|
|
|
諧波測量
|
是（選件, /G5）
|
是（選件, /G5）
|
是（選件, /HRM）
|
|
|
設置THD運算的zui大分析次數
|
是 （選件, 1-50th）
|
是 （選件, 1-50th）
|
否
|
|
|
積分模式下的自動量程
|
是
|
是
|
否
|
|
|
通信
接口
|
USB
|
是
|
是
|
否
|
|
GP-IB
|
是 GP-IB 或 RS-232
|
是 GP-IB 或 RS-232
|
是 （選件） GP-IB 或 RS-232C
|
|
|
RS-232
|
是 RS-232 或 GP-IB
|
是 RS-232 或 GP-IB
|
是 RS-232 或 GP-IB
|
|
|
以太網
|
是 （選件）
|
是 （選件）
|
否
|
|
|
GP-IB是否符合IEEE標準
|
IEEE488.2
|
IEEE488.2
|
IEEE488.1 和 IEEE4882.
|
|
|
比較器功能
|
否
|
否
|
是
|
|
|
Viewer軟件（設置&獲取數據）
|
免費（附帶）
|
免費（附帶）
|
免費（附帶）
|
|
功能
電流輸入范圍廣
|
WT300系列提供豐富的通信接口: USB、GP-IB或RS-232（可選）、以太網（選件）
|
用戶可以根據自身應用需求靈活選擇合適的接口。可以使用 WTViewerFreePlus軟件設置所有類型的測量，也可以顯示和保存測量的數值數據、波形和趨勢圖。
D/A選件用于將電壓、電流、功率和其他測量數據輸出到數據記錄儀 （+/-5Vdc outputs）.
3
WT300 系列功率計易于使用、經濟實惠、測量準確，可以滿足生產、測試、評價和研發等領域內廣泛的應用需求。
家用電器和辦公設備
- 豐富的通信接口，如USB, RS-232 或 GP-IB、以太網。
- 緊湊型半機架安裝可以幫助用戶建立投zi回bao率（ROI）更高的小型測試系統。
- 用于數據記錄的D/A輸出功能。
- 5mA量程有助于小電流測量（WT310）
- 通過量程跳轉（量程配置）功能，用戶可以事先選擇適合的量程。自動量程功能讓WT300系列可以快速適應不斷變化的輸入條件。 [PIC]
|
測量符合標準（IEC62301、能源之星、SPECpower）
|
- 將量程設為5mA時，WT310可以在zui高100μW的分辨率下執行測量。
- 可同步測量常規功率參數、諧波成分和THD。
- 免費提供用于IEC62301測試的PCM軟件。
- 可直接測量高達40Arms的大電流，無需使用外部電流傳感器（WT310HC）。
- 積分模式下的自動量程功能。
工業設備和運輸
- DC測量總精度為0.3% （WT310HC: 總精度為0.5%）
- 可直接測量高達40A的大電流，無需使用外部電流傳感器。
- 電池的充放電能（+/-Wh、+/-Ah）測量
WT300系列可以對電流積分（Ah）和電能（Wh）執行長達10,000小時的可靠測量。D/A選件用于保存和監視測量結果。通過D/A輸出功能，ScopeCorder等外部記錄儀或數據采集儀可以將這些測量結果以及溫度、扭矩和轉速等其他參數保存下來。
- 設置THD運算的zui大分析次數
- 一臺功率計可完成效率測量
應用
WT300 系列功率計易于使用、經濟實惠、測量準確，可以滿足生產、測試、評價和研發等領域內廣泛的應用需求。
家用電器和辦公設備
- 豐富的通信接口，如USB, RS-232 或 GP-IB、以太網。
- 緊湊型半機架安裝可以幫助用戶建立投zi回bao率（ROI）更高的小型測試系統。
- 用于數據記錄的D/A輸出功能。
- 5mA量程有助于小電流測量（WT310）
- 通過量程跳轉（量程配置）功能，用戶可以事先選擇適合的量程。自動量程功能讓WT300系列可以快速適應不斷變化的輸入條件。 [PIC]
|
測量符合標準（IEC62301、能源之星、SPECpower）
|
- 將量程設為5mA時，WT310可以在zui高100μW的分辨率下執行測量。
- 可同步測量常規功率參數、諧波成分和THD。
- 免費提供用于IEC62301測試的PCM軟件。
- 可直接測量高達40Arms的大電流，無需使用外部電流傳感器（WT310HC）。
- 積分模式下的自動量程功能。
工業設備和運輸
- DC測量總精度為0.3% （WT310HC: 總精度為0.5%）
- 可直接測量高達40A的大電流，無需使用外部電流傳感器。
- 電池的充放電能（+/-Wh、+/-Ah）測量
WT300系列可以對電流積分（Ah）和電能（Wh）執行長達10,000小時的可靠測量。D/A選件用于保存和監視測量結果。通過D/A輸出功能，ScopeCorder等外部記錄儀或數據采集儀可以將這些測量結果以及溫度、扭矩和轉速等其他參數保存下來。
- 設置THD運算的zui大分析次數
- 一臺功率計可完成效率測量
-
-
主要參數
-
產品分類：WT300系列數字功率計
-
產品品牌：YOKOGAWA 橫河
-
產品型號：WT310/WT310HC/WT332/WT333
-
其它參數
-
基本精度: 讀數的0.1%
-
DC測量: 0.5 Hz to 100 kHz 頻率范圍
-
-
WT300系列數字功率計
YOKOGAWA數字功率計性jia比優異，受到用戶高度認可。新推出的第五代數字功率計WT300系列提供升級創新的測量功能，可以幫助工程師進行基本電力測量，是待機功率測量、能源之星?和IEC62301測試、電池充放電能以及其他低功率測量的理想工具。
特點
WT310和WT330系列數字功率計性能、可靠性高，值得信賴。
-
基本精度: 讀數的0.1%
-
DC測量: 0.5 Hz to 100 kHz 頻率范圍
-
測量所有交直流參數
-
緊湊設計（半機架尺寸）
-
標配USB、GPIB（或RS232）接口
-
50μA低電流測量（WT310）
-
40Arms大電流測量（WT310HC）
-
高速數據更新（zui快每秒10個讀數）
-
常規測量和諧波測量同時進行
-
可選以太網接口
-
附帶WTViewerFreePlus軟件
-
通過WT310系列執行單相測量
-
通過WT300系列執行分相和三相測量
-
電流輸入范圍廣: WT300系列的電流輸入范圍非常廣，可支持低至50μA的極低電流到高達40A的大電流。
-
所有參數同時測量: WT300系列可以測量所有交直流參數。無需變換測量模式就可以同時執行積分測量和諧波測量。
-
快速顯示及數據更新率: WT300系列擁有快速顯示功能，并且數據更新率zui快可達100ms， 可以縮短用戶測試程序的時間。所有輸入范圍均保持*的基本測量精度。讀數的0.1%+量程的0.1%（50Hz/60Hz）
-
zui大值保持（MAX）功能: 可以保持電壓與電流的RMS/PEAK值、有功功率、無功功率和視在功率的zui大值。
-
線路濾波器和頻率濾波器功能: 此功能可以抑制基波測量時不需要的噪聲和諧波成分。
