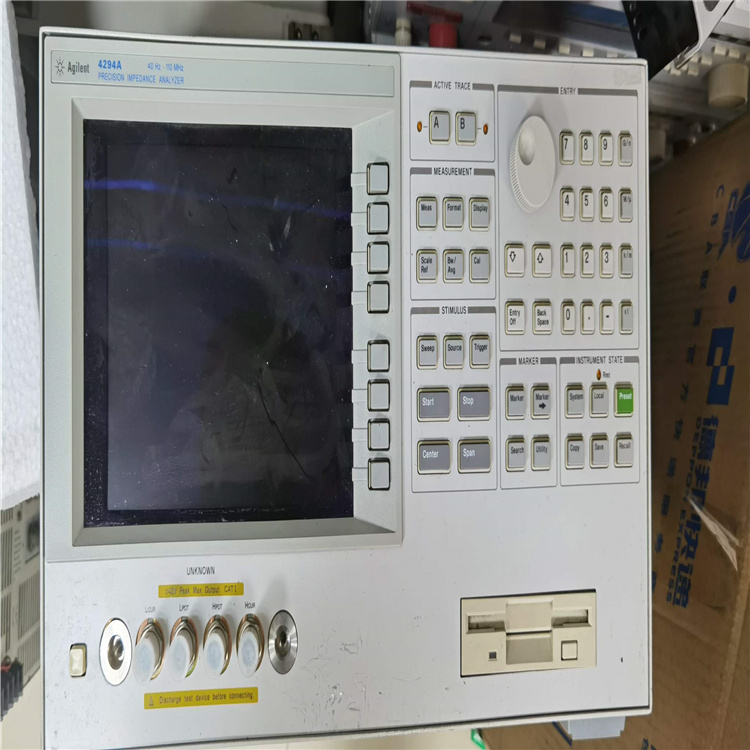

惠普原裝HP4294A精密阻抗分析儀

主要技術指標：

1.基本阻抗精度（四端對）：+/-0.08%
2.利用42941A時的基本阻抗精度：+/-0.8%
3.利用42942A時的基本阻抗精度：+/-0.6%
4.測試頻率范圍：40Hz～110MHz
5.頻率分辨率：1mHz
6.頻率精度：+/-20ppm（用選件1D5時為+/-0.13ppm）
7.振蕩器電平范圍：5mV～1Vrms或200uA～20mArms
8.振蕩器電平分辨率：1mVrms/20μA
9.電壓：待測端開路時為+/-(10+0.05*f(MHz)%+1)mV
10.電流：待測端短路時為+/-(10+0.3*f(MHz)%+50)μA

4294A阻抗分析儀是適用于元件和電路有效阻抗測量和分析的集成解決方案。4294A覆蓋了很寬的測試頻率范圍(40Hz至

110MHz)，具有±0.08%的基本阻抗精度。其的高Q值/低D值精度使其能分析低損耗元件。其寬信號電平范圍可用于在實

際工作條件下評估器件。測試信號電平范圍為5mV至1Vrms或200uA至20mArms，直流偏置范圍為0V至±40V或0mA至

±100mA。的校準和誤差補償功能避免了進行夾具內器件測量時的測量誤差。Agilent 4294A是適用于電子元件設計、

論證、質量控制和生產測試的強大工具。電路設計和開發工程師也能從它提供的性能和功能中受益。

主要特性與技術指標

基本精度

基本阻抗精度: +/- 0.08 %

頻率40 Hz 至110 MHz更多特性

在寬阻抗范圍和寬頻率范圍內測量強大的阻抗分析功能易于使用和通用的PC連接

16196A/16196B/16196C/16196D 平行電極SMD測試夾具，電流至3GHZ

16196A 表面安裝器件（SMD）測試夾具具有可重復性、可使用性和高達 3 GHz 的相關性。16196 系列夾具是專為特定

的 SMD 尺寸而定制（參見下表），提供可重復的被測件定位和可靠的連接，從而降低由操作人員產生誤差的可能性，

以獲得穩定的測量結果。過去，SMD 電感器測試在達到 3 GHz 時便難以執行；現在，使用 16196 系列，用戶可以輕

松執行和可重復的測量。

16451B 電介質測試夾具16452A 液體測試夾具16454A 磁性材料測試夾具

備注：

 選用二手測量?jī)x器的優勢是：

1、與新購儀器幾個月的供貨期相比，購買二手儀器的供貨期要短的多。在時間就是市場的今天，優勢無疑是最為明顯的。

2、二手儀器的價格便宜，基本為新購儀器價格的20%～50%。在電子技術迅速發展的今天，儀器的更新也在加快，投資越少則風險越小。

3、為了讓您放心地使用我們提供的二手儀器，我們銷售的二手儀器可以做到：保修3個月至一年不等。

4、可以根據您的要求，將儀器送至計量測試單位進行檢測和校準。

5、本公司所有的儀器在出貨前，都通過工程師嚴格的測試，測試合格后才發貨給客戶。
