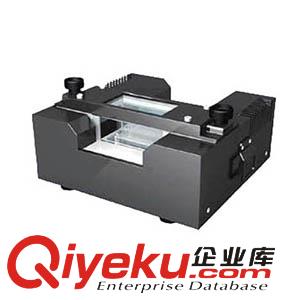

Cores9070a Reflow scope microview/warpage/回流示波器.微視core9070a 衡鵬供應


Cores9070a回流示波器.微視warpage特點簡介：
· 將回流爐內的環境凝縮在緊湊的尺寸中“Mirco Reflow Unit (微型回流單元)”
· 通過與工業用顯微鏡及數字微型示波器等各種觀察裝置結合使用，能更加對加熱過程中電子部件的變形，接插件的翹曲及軟釬料的潤濕性等進行及時觀察


Reflow scope microview回流示波器.微視Cores9070a規格參數：
名稱          Refow Scope Microview（回流示波器·微視）
型號          Cores9070a
電源          AC 100V±10% (50/60Hz)
耗電量          約800VA
供給氣體壓力  0.3~0.6 Mpa
氣體消耗量  約80L/min
外形尺寸  加熱單元：W191xD180xH90mm（不含突起部位）
                  控制單元：W235xD320xH275mm（不含突起部位）
設置空間  加熱單元：W200xD200xH100mm
                  控制單元：W350xD500xH300mm
重量          加熱單元：約2.5KG
                  控制單元：約11.5KG
使用周圍溫度  25℃±5℃


加熱規格
加熱器          熱風加熱器100V，350W x2根
加熱器壽命  約1000h
加熱方式  對流加熱方式
加熱溫度  常溫~300℃
加熱范圍  W75xD40xH25mm
工作設置范圍  W50xD39xH15mm（玻璃板）


攝像機規格
攝像元件  1/3" 行間轉移方式CCD圖像傳感器
總像數          38萬像素，彩色
換算倍率  標準倍率：8~64倍（標準），高倍率：32~256倍（選裝）
                 （在附屬的19英寸監視器上，以圖像分辨率1280 x1024像素進行顯示）
攝像范圍  標準倍率：約W25.0xD18.8~W2.9xD2.2mm
                  高倍率：約W6.3xD4.8~W0.8xD0.6mm
W.D          標準倍率：82mm，高倍率：83mm


功能規格
加熱控制  通過對流加熱，能夠將爐內控制在室溫~300℃之間任意的設定溫度
                 （配備防止加熱器及過熱及氣體壓力降低的加熱停止功能）
溫度曲線  利用16點溫度設備制成曲線
                  內部存儲器中保存16種曲線
4面觀察          從上下前后方向對加熱爐內進行觀察
                  利用棱鏡從側面對部件的平坦度特性進行觀察
                  利用上下的玻璃產生的透過光進行觀察
工作溫度測定  利用附屬的熱電偶對測定得到的工作溫度進行顯示和記錄


了解更多：http:///coplanarity_measurement/core9070a.htm
