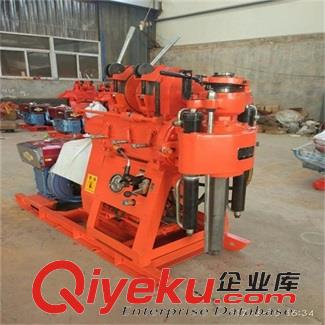

北探XY-1A-4(YJ)型巖芯鉆機是在XY-1A型鉆機的基礎上根據客戶反饋,前后移動，通過把自帶泵改為減速機傳動BW160泥漿泵改進設計而成的，是一種液壓給進的高轉速輕便鉆機。

一、北探XY-1A-4(YJ)型巖芯鉆機用途及適用范圍
（1）主要用于固體礦床的普查勘探及工程地質勘查等鉆孔，各種混凝土結構的檢查孔。
（2）可根據地層的不同選擇用合金。復合片及金剛石等鉆頭進行鉆進。
（3）額定鉆孔深度150m，深不得過180，額定開孔直徑為110mm，開孔直徑允許為150mm，終孔直徑75mm。

二、北探XY-1A-4(YJ)型巖芯鉆機特點
（1）具有液壓給進結構，提高鉆進效率，減輕工人勞動強度。
（2）鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，操作方便，。
（3）配有孔底壓力計指示壓力，便于掌握孔內情況。
（4）手柄集中，操作方便。
（5）底座裝有油缸，可前后移動 便于起下鉆具
（6）鉆機結構緊湊，體積小，重量輕，分解性強，便于搬遷，裝載形式為拖掛式，履帶式、解體適用于平原或山區工作。

三、北探XY-1A-4(YJ)型巖芯鉆機產品參數
終孔直徑75mm
鉆桿直徑42、50mm
大開孔直徑150mm
鉆孔傾角90°-75°
鉆機外形尺寸1700×780×1274mm
鉆機重量650Kg
鉆進深度150mm

四、北探XY-1A-4(YJ)型巖芯鉆機各部分作用：
(1)卷揚機傳動
卷揚機的運動是由變速箱傳入的，由變速箱齒輪與齒輪嚙合，可將其三種速度傳給卷揚機的傳動齒輪， 從而帶動卷揚機軸回轉，經行星齒輪機構與抱閘的作用使卷揚機實現提升、

(2)減速箱
作用:減迷箱是柴油機對鉆機和水泵動力輸出的分動和水泵的減速裝置。
為了控制水泵的工作，在減速箱內的蝸輪軸上裝有一爪形離合器當操作工人站在鉆機的操作位置時，將減速箱的操作手把向外推，爪形離合器嚙合，使空套在軸上的蝸輪帶動其軸旋轉，水泵開始工作，當操作者將手把向懷里拉時，爪形離合器脫開，水泵停止工作。

(3)張緊裝置：
作用:調節減速箱與變速箱之間三角皮帶拉力。

(4)變速箱：
作用:變換回轉器或卷揚機的轉速，在變速箱的左端裝有一離合器、用來接通和切斷回轉器或卷揚機的動力。

(5)回轉器：
作用:回轉器用來回轉鈷具及鉆具給進。

(6)卷揚機：
作用：升降鉆具

(7)油路：
作用:油路是用來使鉆機具有鉆具稱重，減壓給進，加壓給進、速度給進等功能。

(8)底座及機架

作用:將柴油機，減速箱，水泵、變速箱，油泵等各大部件聯成-體。

結構:鉆機機架由角鋼焊制而成，由四個螺栓與底座相聯，頂部裝有變速箱。

(9)底座由槽鋼焊制而成，柴油機、減速箱、水泵和機架均用螺栓固定在其上。
底座底面有八個豁口孔，以便穿人地腳螺栓把整個鉆機固定在基臺木上。
