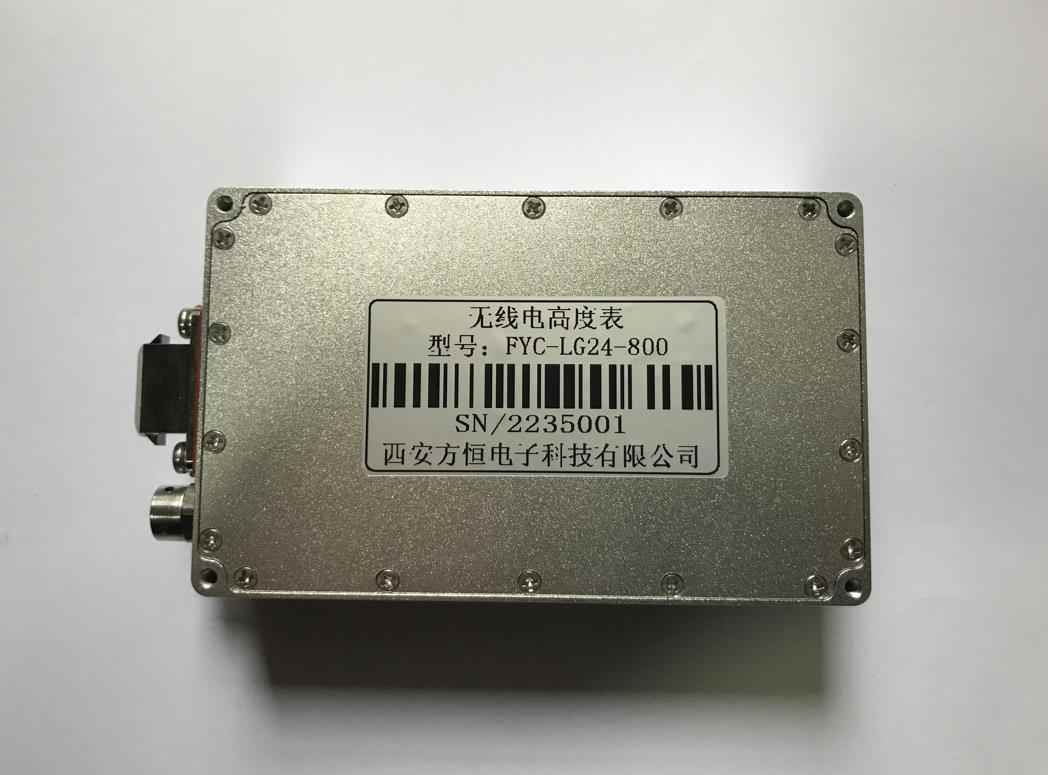

FYC-LG24-800雷達高度計又叫無線電高度表采用連續波調頻體制，較脈沖體制有線路簡單易實現、可靠性高、體積重量小、抗干擾能力強等一系列優點。
FYC-LG24-800系列雷達高度計又叫無線電高度表能在各種氣候條件下測量飛行體離地或海面的實際高度，在高度小于1000米的情況下,雷達高度計的準確度優于氣壓式高度計。
本產品可以連續測量載體對地面或海面的相對高度，可以廣泛應用于飛機著陸系統、直升機高度指示儀表、超低空飛行的地面跟蹤系統等方面。產品采用先進的ADI sharc系列浮點高速DSP和微波集成電路，使整個設備體積和重量大大縮小，因此將使產品故障率有明顯減少， MTBF大幅提高。同時表內增強對系統的自檢、設置等功能，大大增強了設備的實用型以及設備的可靠性和可維修性。
主要機械指標
1. 設備尺寸：120mm×66mm×27mm
2. 整機重量：≤350g
3. 天線形式：內置
高度表主要電性能技術指標
1. 工作體制： 調頻連續波（FMCW）
2. 工作頻率范圍： 24000 ～ 24300 MHz
3. 工作中心頻率： 24150MHz
4. 測高范圍： 0 ～ 300 ～ 500m ～ 800m
5. 測高精度： 0～30m，≤0.3m 30～ 800m，≤0.5m
6. 發射功率： 40 mW
7. 電源： 直流 9-32V
8. 功耗： ≤8W
9. 輸出特性：數字輸出RS232，或按用戶要求
10. 響應時間：不大于0.05秒。
11. 有效分辨率：0.1m
雷達高度計選型表
|
產品型號 |
FD-XC100 |
FD-C100 |
FYC-LG24-800 |
FH-HY200 |
|
工作原理 |
調頻連續波 |
調頻連續波 |
調頻連續波 |
調頻連續波 |
|
量程 |
1～200m |
5～1500m |
1～800m |
5～1500m |
|
精度 |
0.2m |
±0.3-±1H |
0.5m |
±0.3±0.03H |
|
頻率范圍 |
24GHz |
4.3GMHz |
24GHZ |
4.3GMHz |
|
更新率 |
20Hz |
10Hz |
20 Hz |
10Hz |
|
接口 |
RS232,RS485,RS422 |
RS232、RS422 |
RS232,RS485,RS422 |
RS232、RS422 |
|
尺寸 |
68×68 ×40 |
222×146 ×50 |
120×66×27 |
131×80×38 |
|
供電電源 |
8-28V DC |
20-25V DC |
9-32V DC |
18～36V DC |
|
重量 |
＜300g |
＜1200g |
400g |
＜1000g |
|
功耗 |
3W |
10W |
8W |
10W |
|
使用領域 |
小型無人機、直升機，靶機。 |
小型飛機，直升機，靶機，中型飛機。 |
無人機、直升機，靶機。 |
無人機、直升機，靶機，中型飛機。 |
