逆變電源設備是一種將市電及直流的電能轉化為不間斷的、凈化的交流電能的變換裝置,給計算機和其他電氣設備提供可使用的連續交流電源,防備市電的不穩定及斷電。
逆變電源技術特點:
l 采用CPU控制,線路簡捷、可靠;
l 采用SPWM脈寬調制技術,輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波;
l 內置旁路開關,市電和逆變快速切換;

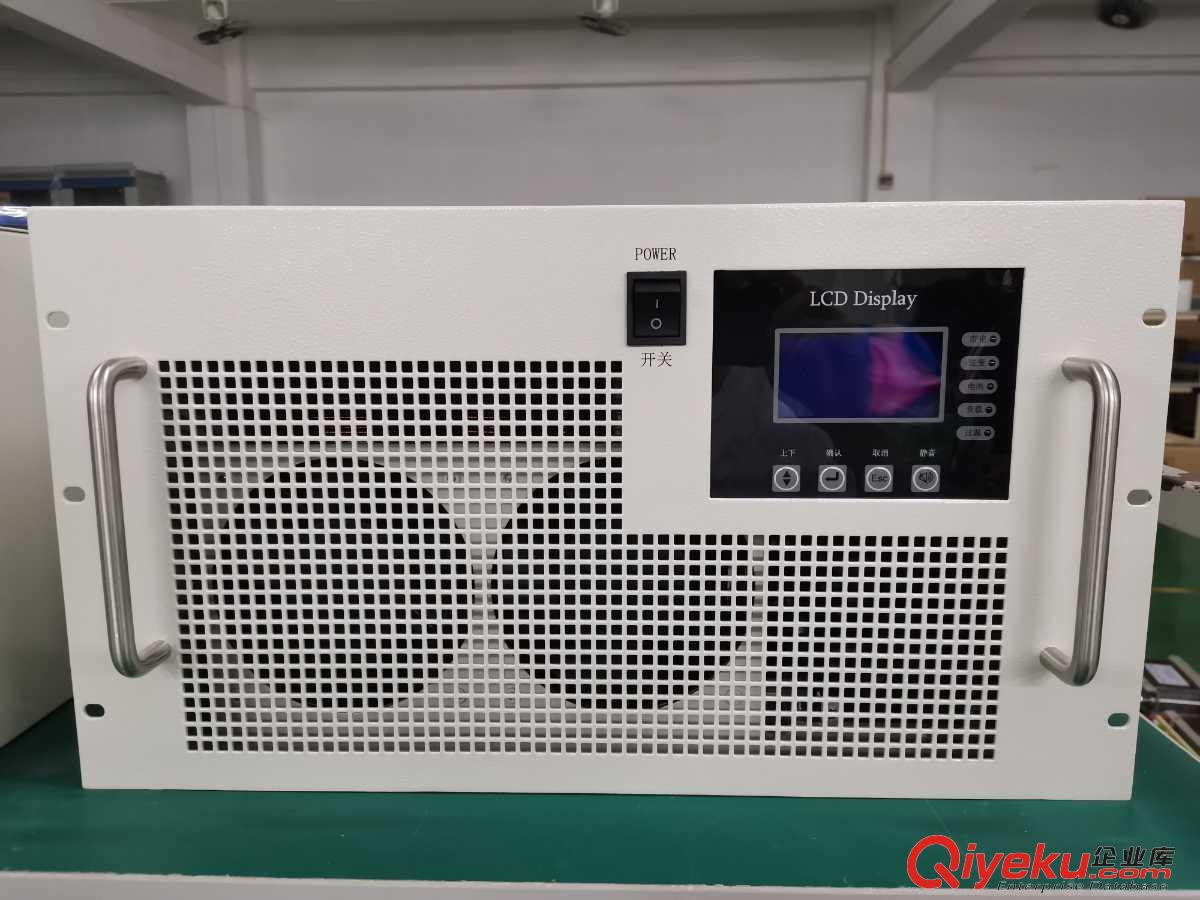

l 逆變器前面板有LCD顯示方式,狀態一目了然;
l 隔離型逆變技術,輸出無噪音純凈正弦交流電壓
l 直流主供模式下,直流電壓過高或過低時,逆變電源關斷,并自動切換到旁路輸出,如果電池電壓恢復正常,10秒后電源自動恢復逆變輸出;
l 直流主供模式下,負載過載,逆變電源關斷,并自動切換到旁路輸出,過載之后60秒,電源自動恢復直流供電輸出;
l 支持通訊功能, RS485集成一體互相兼容。利用監控軟件實時了解電源工作情況;
l 提供六組無源干結點,分別用于旁路運行、逆變異常、電源故障、電源過載、直流異常、交流異常
l 支持無直流開機功能,可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用,然后再安裝電池。
逆變電源專為電力、通信系統設計,是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置,用以給計算機和其他電氣設備提供可使用的連續交流電源,以備市電的不穩定及斷電。亦能防止公用電力的各種畸變,如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。
電力逆變電源的工作原理:
系統工作原理
交流旁路
當逆變器故障時,市電經切換開關切換到輸出,由市電旁路直接供電。當市電故障時自動切換到逆變,由電池供電,確保設備的不間斷供電。
逆變模式
電池或直流升壓逆變后經切換開關切換到輸出,當市電交流斷電后,由電池
直接供電。當逆變器故障時自動切換到旁路,由市電旁路供電,確保設備的不間斷供電。
維修旁路開關的使用
1、原于理圖中的維修旁路開關K14禁止在逆變正常工作以及有輸出的情況下閉合。
2、維修旁路K14只能在逆變故障后,并且K15斷開的情況下才可以閉合。
3、維修旁路開關K14和輸出逆變 K15開關同一時間只能閉合一個。
