工藝流程通常有三種形式：

 a、正壓方式 新風?過濾器?活性氧離子發生器?離子風?污染散發空間 室外空氣通過過濾器進入活性氧離子發生器，與活性氧離子發生器產生的高能離子形成高能離子風， 特有的送風系統將離子風擴散到需要處理的液面、空間，污染源在離子風的包覆下在界面上直接反應，從 而不會擴散到室外污染大氣，氧離子有效氧化分解污染氣體中的致臭分子和揮發性有機化合物，從而提高 區域空氣質量，改善工作環境。

 b、 負壓方式 新風?過濾器?活性氧離子發生器 ?離子風 ?污染空間?氣體收集系統 ?離子反應裝置 排風機?達標排放 將污染嚴重的空間封閉，通 體收集系統將污染氣體送入離子反應器；過濾后的新風經過活性氧離 子發生器產生大量的離子風，同時被送入離子反應器內；離子風和污染氣體在離子反應器內充分混合、反 應，反應后的氣體達標排放。

 c、復合方式 新風?過濾器?活性氧離子發生器?離子風?輕度污染空間 ?離子風 重度污染空間?氣體收集系統?離子反應裝置?排風機?達標排放 活性氧離子發生器產生的高能離子風通過送風系統將離子風擴散到輕度污染空間，污染源在離子風 的包覆下直接反應，氧離子氧化分解污染氣體中致臭分子，從而改善輕度污染空間的空氣質量。而對于污 染嚴重的空間，則通 體收集系統將污染氣體送入離子反應器；活性氧離子發生器產生大量的離子風同 時被送入離子反應器內；離子風和污染氣體在離子反應器內充分混合、反應，反應后的氣體達標排放。

一：設備簡介

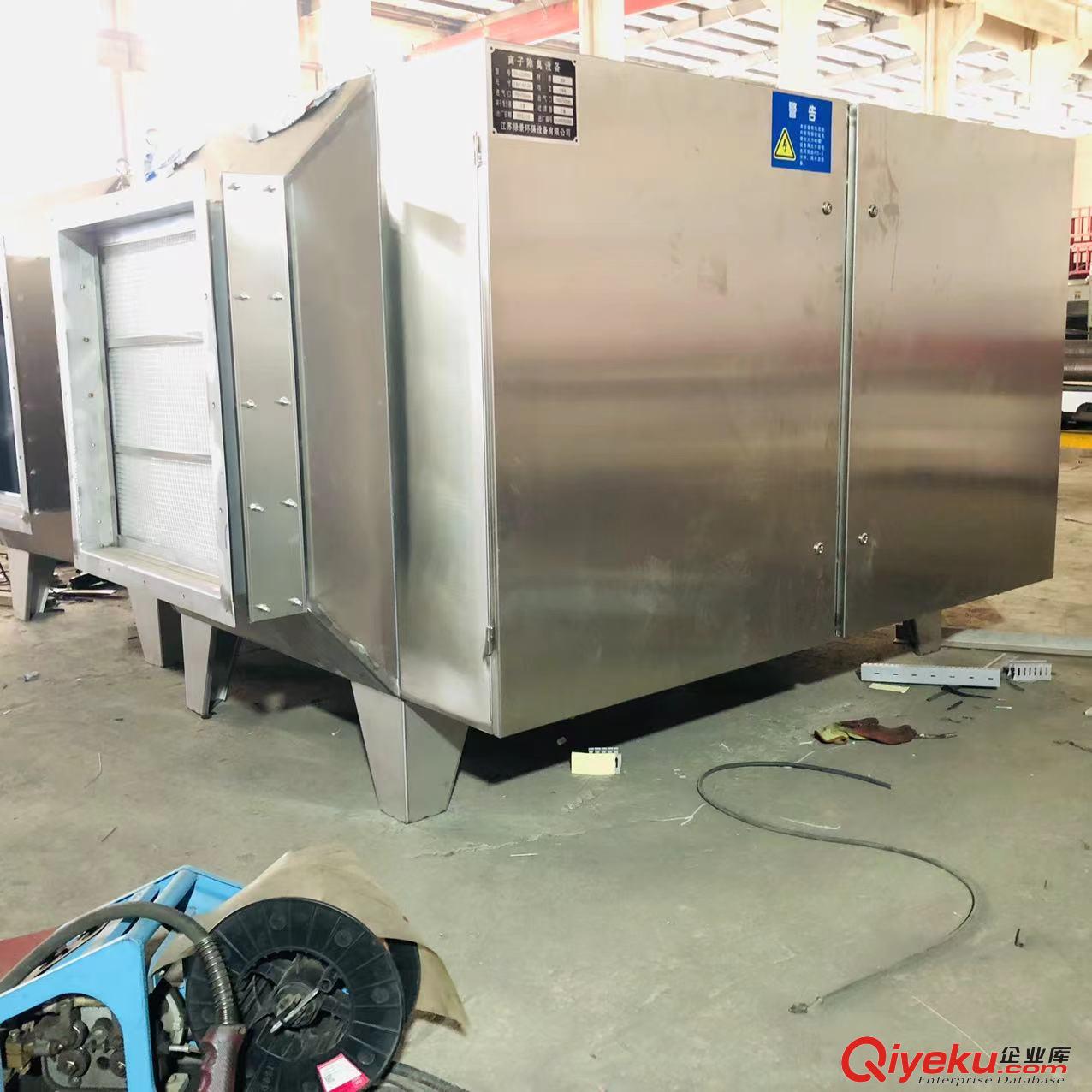

活性氧離子廢氣凈化設備工作原理是離子氧發生器發射出高能正、負離子，它可以與空氣當中的有機揮發性氣體分子（VOC）接觸，打開VOC分子化學鍵，分解成二氧化碳和水；對硫化氫、氨同樣具有分解作用；離子氧發生器發射離子與空氣中塵埃粒子及固體顆粒碰撞，使顆粒荷電產生聚合作用，形成較大顆粒靠自身重力沉降下來，達到凈化目的；發射離子還可以與室內靜電、異味等相互發生作用，同時有效地破壞空氣中菌生存的環境，降低室內菌濃度，并將其除。空氣里的氧分子(O2)帶有輕微的磁性，生物氧空氣凈化器產生一個能場，在產生能場的過程中不會產生(UV)紫外線。當空氣通過能場時，能就被氧分子吸收，當氧分子吸收能時，它們的磁性就變得更強，使氧分子成束狀，外形似一串葡萄。我們簡稱為“氧束”。

這些“氧束”由多達約一百萬個氧分子組成，因此，這些氧束比一般的氧分子更為活躍。這些氧束在空氣中循環運動，提高氧氣的氧化能力，驅散香煙的煙味、尼古丁、塵粒、菌、氣味（氨、甲硫醇、甲硫醚等）、化學氣體。污染物與這些氧束碰撞和相互作用時被中和，可氧化的氣味和化學氣體，比如一氧化碳、硫化氫、苯、甲醛、酚和甲烷就很快地被這些氧束的作用和氧化過程有效地從空氣中去掉，污染物一般可在數分鐘內被除。

二：使用說明：

1：離子凈化管中包含易碎配件，需要輕拿輕放，安裝的時候手握住離子管的根部底座的位置，輕輕旋轉至微緊即可，切勿用力過猛。

2：離子管安裝時，注意外網與塑料件之間的距離要保持在1cm左右，避免損壞以后產生的隱患

3：離子管在使用過程中，以下情況請勿直接與廢氣接觸使用，1）有易燃易爆氣體情況下；2）粉塵嚴重時需要在離子段前增加其他降塵或勿直接接觸使用；水霧環境下或者前端噴淋或者有水產生易帶入到離子段的環境下，推薦以上三種情況使用非直接接觸方法（注入法）

4：離子管使用中可根據現場環境對表面進行清洗。清洗時斷開電源，安裝安裝時的步驟輕輕取出離子管，注意輕拿輕放。

5：離子管正常使用壽命在2萬小時以上，但是環境惡劣情況下會由于粉塵、油、水等情況對離子管的使用壽命造成影響，建議惡劣環境情況下使用注入法，或者根據現場情況更換新的離子管。

6：本設備為高壓輸出，使用時請可靠接地；本設備供電電壓為220V 50HZ；操作機器時請勿用濕手操作以免觸電；設備進行維護時，請先切斷電源確保安全。

三：設備組成：

除臭系統主要由惡臭氣體收集系統、除臭反應箱、電控裝置、送吸風機等組成。

四：適用場所

1. 封閉的污水處理車間，如粗細格柵、進水泵房、格柵間等等

2. 封閉的垃圾打包間、垃圾分揀車間、糞便銷納車間等

3. 醫院：手術室、護理室、病房、太平間、藥房

4. 氣味較重的生產車間：肉食加工廠、油漆、環氧樹脂加工廠、化裝品廠、化工廠

其中在污水處理過程中的除臭效果尤其明顯。
