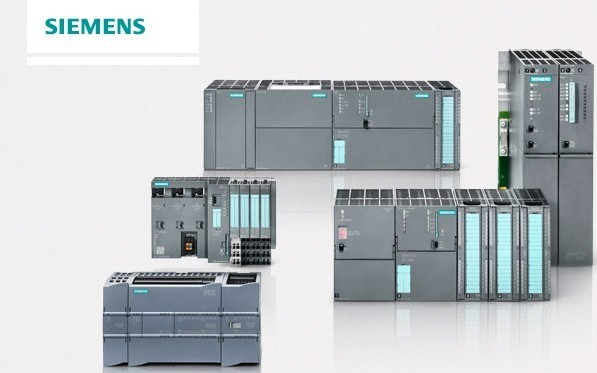

1、模塊化中型PLC 系統，滿足中、小規模的控制要求
?
各種性能的模塊可以非常好地滿足和適應自動化控制任務
? 簡單實用的分布式結構和通用的網絡能力，使得應用十分靈活
?
無風扇設計的結構，使用戶的維護更加簡便
? 當控制任務增加時，可自由擴展
?
大量的集成功能使它功能非常強勁
2、PLC選型匹配較復雜，請客戶務必確認核實好型號參數貨期等問題后在進行采購，
賣家不承擔因買家選型誤差造成的任何損失。
3、選型提示：目前西門子規定S7-300部分CPU和擴展模塊需要連同前聯接器一同銷售，具體型號以
西門子規定為準，網上報價均不含前聯接器價格，需要連同銷售的另加前連器價格。
4、特別提示：S7-300系列PLC型號升級換代較快，所以產品圖片為示例圖片，參數屬性為大體概述，
故僅供參考，具體以西門子{zx1}選型樣本對應產品參數描述和西門子實物為準。
S7-300系列PLC 安裝
一、DIN導軌安裝
S7-300 PLC 由一個中央單元 (CU) 和一個或多個擴展模塊組成。包含CPU 的機架是中央單元 (CU)。配有模塊并連接到CU 的機架形成了系統的擴展模塊(EM)。
S7-300 的機架是一個裝配DIN導軌。可利用此導軌安裝S7-300系統的所有模塊。
DIN安裝導軌
|
DIN導軌種類 |
DIN導軌型號 |
DIN導軌作用 |
| 160mm DIN 導軌 |
6ES7 390-1AB60-0AA0 |
SIMATIC S7-300 的機械安裝機架 用于S7-300模塊安裝 可用螺絲擰緊到安裝背板或墻上 |
| 482mm DIN 導軌 |
6ES7 390-1AE80-0AA0 |
|
| 530mm DIN 導軌 |
6ES7 390-1AF30-0AA0 |
|
| 830mm DIN 導軌 |
6ES7 390-1AJ30-0AA0 |
|
| 2000mm DIN 導軌 |
6ES7 390-1BC00-0AA0 |
1、安捉式：
可以垂直或水平安裝S7-300。所允許的環境空氣溫度和CPU模塊的位置如下：
垂直裝配：0℃至40℃
水平裝配：0℃至60℃
始終將CPU 和電源模塊安裝在左側或底部。
2、安裝間距：
必須保持如圖中所示的間距，以便為安裝模塊提供充足的空間，并能夠散發模塊所產生的熱量。下圖顯示的是安裝在多個機架上的S7-300 裝配，其中顯示了各機架與相鄰組件、電纜槽、機柜壁之間的間距。例如，在沿電纜槽為模塊接線時，接觸元件底部與電纜槽間的最小間距為40mm。
3、DIN導軌安裝孔要求
DIN導軌具有用于固定螺絲的4個孔和1個接地導線螺栓
一米長以上的裝配導軌可以削減到任何特殊長度。不帶用于固定螺絲的安裝孔和接地導線螺栓。
四個用于安裝固定螺絲的孔（關于尺寸大小的信息，請參閱“固定孔的尺寸”）
如果導軌長度超出了830mm，則必須提供附加孔，以便用更多的螺絲固定才能使其穩固。沿導軌中間部分的凹槽標出這些孔（見下圖）。間距應大約為500mm。
鉆出標記的這些孔，M6 螺絲的孔徑=6.5+0.2 mm。
安裝一個M6 螺栓，用以固定接地導線。
DIN導軌安裝孔說明
裝配導軌的固定孔尺寸如下表所示。
|
“標準”導軌 |
2m裝配導軌 |
||
|
|
|
||
|
導軌長度 |
尺寸a |
尺寸b |
– |
| 160 mm | 10 mm | 140 mm | |
| 482.6 mm | 8.3 mm | 466 mm | |
| 530 mm | 15 mm | 500 mm | |
| 830 mm | 15 mm | 800 mm | |
表 導軌的安裝孔尺寸
4、接地線安裝：
使用M6螺栓連接DIN導軌和接地線。接地線的最小橫截面：10mm2。下圖顯示了如何將接地線連接到導軌。
注意：請始終確保接地線和導軌之間的低阻抗連接。可通過以下方法達到此目的：使用低阻抗電纜，盡可能縮短該電纜的長度，使用較大的接觸表面。例如，必須使用柔性接地帶將安裝在鉸接框上的S7-300接地。
二、S7-300模塊安裝
在模塊安裝前必須完成以下兩個任務：
在STEP 7編程軟件完成硬件組態。
DIN導軌安裝完畢。
1、模塊的安裝順序
從左邊始，按照在STEP 7編程軟件硬件組態插槽號的順序，將模塊掛靠在導軌上。
注意：插入任何SM331模擬量輸入模塊前，請檢查量程范圍是否與STEP 7編程軟件硬件組態要求一致。不一致需要重新定位模塊端的測量范圍。
|
第1步 |
插入總線連接器到CPU 和SM/FM/CP/IM。除CPU 外，每個模塊都帶有一個總線連接器。
在插入總線連接器時，必須從CPU 始。拔掉裝配中“{zh1}一個”模塊的總線連接器。 將總線連接器插入另一個模塊。“{zh1}一個”模塊不接受總線連接器。 |
|
|
第2步 |
按指定的順序，將所有模塊掛靠到導軌上 (1)，滑動到靠近左邊的模塊 (2)，然后向下旋轉 (3)。 |
|
|
第3步 |
用螺絲擰緊模塊。 |
|
2、插槽號安裝
應給每個安裝的模塊指定一個插槽號，這會使在STEP 7 的組態表中分配模塊更加容易。下表顯示了插槽號分配情況。（插槽號標包括在CPU 包裝內）
|
插槽號 |
模塊 |
注釋 |
|
1 |
電源模塊(PS) | 如果不配置西門子專用直流電源。該插槽號空缺 |
|
2 |
CPU模塊 | CPU模塊插槽號 |
|
3 |
接口模塊（IM） | (IM) 在CPU 的右邊 |
|
4～35 |
擴展模塊 (SM) | 擴展插槽號 |
1、在相關模塊前固定對應的插槽號。
2、將針插入模塊上的口①。
3、將插槽號壓入模塊中 ②。插槽號從輪子處斷。下圖說明了此過程。
3、前連接器安裝：
系統的傳感器和執行器是通過前連接器連接到S7-300模塊。將傳感器和執行器連線到相關的前連接器，然后插入模塊。
前連接器類型所提供的前連接器有20 針和40 針兩種類型，均有螺緊型或彈簧入式兩種安裝類型。
|
前連接器 |
型號 |
| 20 針，螺釘型前連接器 |
6ES7 392-1AJ00-0AA0 |
| 20 針，彈簧型前連接器 |
6ES7 392-1BJ00-0AA0 |
| 40 針，螺釘型前連接器 |
6ES7 392-1AM00-0AA0 |
| 40 針，彈簧型前連接器 |
6ES7 392-1BM01-0AA0 |
前連接器
|
20 針前連接器安捉法 |
40針前連接器安捉法 |
|
①按住解鎖裝置。 |
①擰緊安裝螺絲。 |
4、標條安裝：
標條用于記錄系統的模塊I/O 和傳感器/執行器的分配情況。必須使用下列標臺具體使用哪一種標態將視模塊而定）：
可以用不同顏色的標條區分模塊類型或應用區有褐色、淺褐色、紅色和黃色。其中黃色為故障安全安全系統所保留
