母線槽安裝維護說明
*儲存
 1.母線槽應放置在干燥的地方，不能受到水，水蒸氣及泥土的侵蝕，不能直接放在地上，需在地上墊上木板。
 2.不要直立放置。
 3.母線槽外殼防護膜在送電前才能拆除，確保母線槽在送電前不會弄污或受到破壞。
*安裝前檢查
 1.檢查安裝線路中是否有障礙、熱源、漏水等情況。檢查安裝設備是否齊全。檢查安裝線路是否與設計相同。
 2.安裝吊架螺栓和支撐架。
 3.安裝前對每個單元母線槽進行絕緣電阻測試。
 4.檢查接頭處有無泥土，灰塵及其它異物。
*安裝注意事項
 1.必須對照圖紙，按序號順序進行連接。
 2.在吊裝時要墊硬紙或木板，以防母線槽表面被破壞或變形。
 3.邊安裝邊測試絕緣電阻，以免出現不正常時整段線路的檢查的拆卸。
 4.安裝未完成前，連接終端應有防水，防塵措施。
 5.接頭處安裝后必須將螺栓擰緊。
 6.對防護等級為IP54的母線槽在接頭安裝時，必須在鋁蓋兩邊、螺栓孔周圍、密封墊圈底部、側面鋁蓋上沿周邊處涂上硅膠。
 7.母線槽數排并安裝時，為確保散熱和方便安裝，其間最小間距150mm，如其上有插接箱時應保證插接箱之間有50mm間距。母線槽安裝穿過墻壁或樓層板時其接頭中心距墻或樓層板間距至少為300mm。
 8.母線槽穿過防火墻及防火板時，應采取防水隔離措施。
 9.吊架之間距離為2米，大跨度母線槽為6米。
 10.水平安裝時，距離地面高度不應小于2.2；垂直安裝時，距地面1.8m以下部分應采用防止機械損傷措施（豎井內除外）
 11.垂直安裝的母線槽在樓板處用彈簧支架固定并調節彈簧，使之保證垂直度。末端懸空時應采用支架固定；樓層高于4m時，中間也應采用支架固定。
 12.垂直安裝時，長度不超過40m應安裝伸縮節，如每層都有插接箱，長度超過90m時應安裝伸縮節。
*接頭的安裝順序
 1.打開接頭安裝盒，檢查接頭部件數量及質量。
 2.把兩端需連接的母線槽側板上下對齊，端頭緊靠。
 3.揭去側板端頭上的薄膜，按圖示將電板貼在側板內側，用M8螺栓緊固。
 4.將隔板1、隔板2按序號插入各相搭界母線之間，上下位置由隔板上兩個小圓柱定位，兩邊緣與母線排頭對齊。
 5.依次將墊板、彈簧、平墊套在螺栓上，兩邊用螺母緊固，擰緊力矩為M12螺栓為40N，M、M16連接螺栓為80-100N，M。
 *母線槽垂直安裝時，地面要方孔
A=母線槽外形尺寸厚加8-10公分
B=母線槽外形尺寸寬加8-10公分

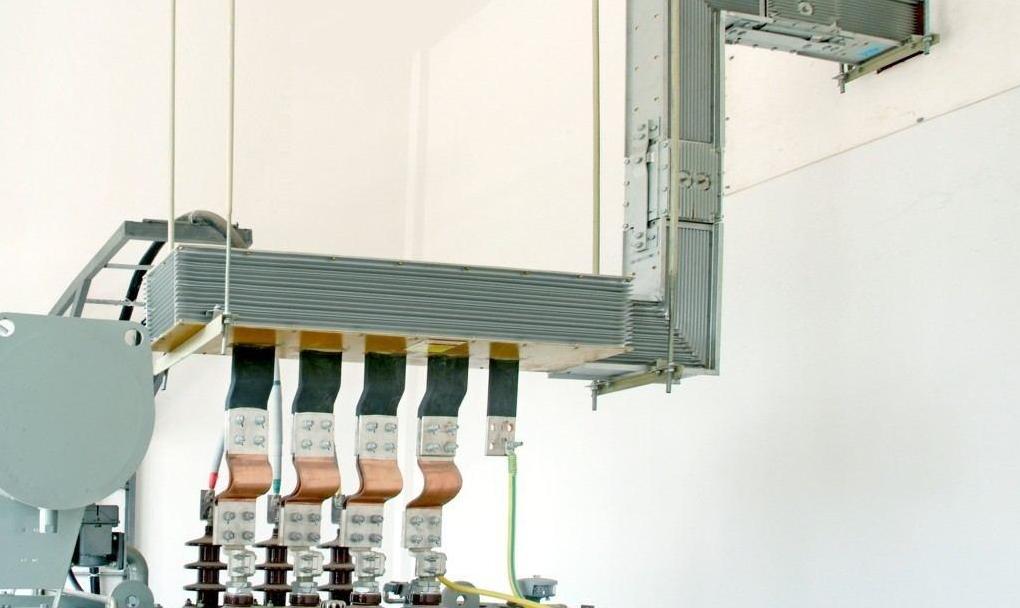

*母線槽安裝
相鄰的母線槽如安裝有插接箱，插接箱間距保證大于50mm
