1）、主要技術參數：
l 適用工件翼板寬度：200—800mm
l 適用工件腹板高度：200—1500mm
l 工件長度： 4000—15000mm
l 軌 距： 4000mm
l 軌 長： 18000mm
l 焊接速度： 150—2400mm/min
l 焊接位置： 船形焊
l 焊絲尺寸： 3.2—5mm
l 焊劑回收機： 100kg× 2
l 主機功率： 11KW(不含兩臺埋弧焊機)
2）、性能特點

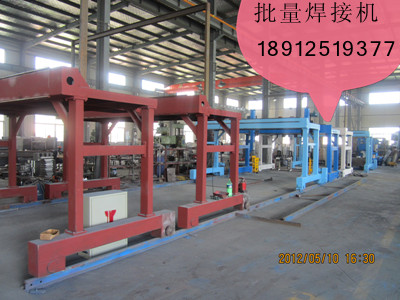

LHA型龍門式H型鋼焊接機是本廠根據H型鋼船形焊接的特殊性結合本廠多年研制焊接裝備的技術經驗而開發成的，具有結構簡單可靠、布置合理等優點，其主傳動采用交流變頻器控制雙邊同步調速驅動，速度穩定，數字顯示線速度,可靠性好,并設有三軸機械導弧機構，上下為氣動，左右旋轉為浮動式，確保焊槍準確對中焊縫。埋弧焊電源設置在龍門架上隨車移動，使焊機控制電纜及焊接電纜線短，從而反饋性能好，響應速度快，壓降小，焊接電流準確穩定。焊接控制與門架控制一體化聯動控制，操作方便可靠，焊臂電纜布線采用進口拖鏈形式，美觀可靠又安全。
3）、供貨范圍及組成單元
l 門架總成 含：門架、行走機構、橫向滑架機構、送絲盤送絲管附件等
l 焊臂及拖板 含：焊臂、電機傳動機構、移動機構及其附件各兩組
l 導弧裝置 含：焊槍、機械調整機構及送絲機等各2組
l 焊劑回收系統含：100KG焊劑回收機、分離料桶、焊劑斗、焊劑回收輸送管等
l 電控系統含：電控箱、交流變頻器1個、操作盒、照明燈、警示燈等
l 管線系統含：焊機電源線、控制線、焊接電纜、龍門架控制電纜、氣源管、掛線滑架等
l 焊接系統 含：MZ-1000埋弧焊機兩臺（成都）
4）、技術文件
l 整機使用說明書（包括電器原理圖、氣路圖等）
l 變頻器使用說明書、焊劑回收機使用說明書、埋弧焊機使用說明書
l 整機合格證
l 發貨清單
l 整機基礎圖及用戶自制品圖等
