一、概述

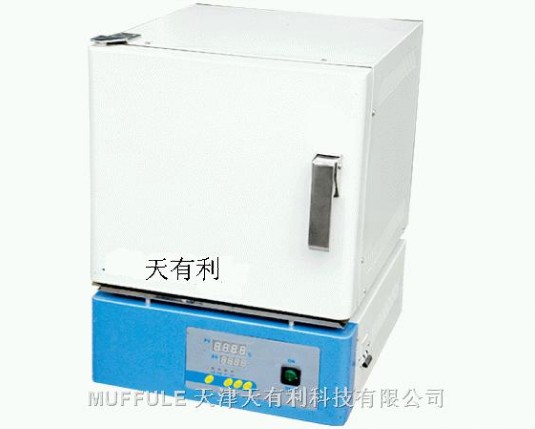

本系列1300℃節能馬弗爐為周期作業式電爐。以硅碳棒為加熱元件，爐膛額定溫度為1300℃。供實驗室、工礦企業、科研等單位作合金鋼的熱處理及金屬燒結、熔解、分析等高溫加熱之用。
本系列節能馬弗爐需與KSY型或ZK-3型溫度控制器及鉑銠－鉑熱電偶配套使用，由此進行電爐溫度的測量、指示及自動控制。
二、電爐的主要技術參數
|
節能馬弗爐型號
|
SX3-4-13A
|
SX3-6-13A
|
SX3-8-13A
|
SX3-10-13A
|
|
額定功率（KW）
|
4
|
6
|
8
|
10
|
|
額定電壓（V）
|
0～220
|
0～220
|
0～380
|
0～380
|
|
相數
|
1
|
1
|
3
|
3
|
|
額定溫度℃
|
1300
|
1300
|
1300
|
1300
|
|
升溫時間（分）
|
≤40
|
≤40
|
≤40
|
≤40
|
|
空損功率（KW）
|
≤1.6
|
≤1.6
|
≤2.5
|
≤2.5
|
|
爐膛尺寸
L×B×H（mm）
|
250×150×100
|
250×150×100
|
500×200×180
|
400×200×160
|
|
外形尺寸
L×B×H（mm）
|
670×520×500
|
665×605×600
|
800×550×650
|
840×660×675
|
三、節能馬弗爐結構簡介
本系列節能馬弗爐爐殼用薄鋼板經折邊焊接制成。爐膛由氧化鋁多晶纖維材料制成的箱形整體爐襯構成。加熱元件－硅碳棒插入爐膛內部，兩邊并有保護罩，以確保安全SX3-6/10-13爐膛底部裝有可拆卸的碳化硅爐底板，便于維修、更換。爐襯與爐殼之間砌筑是用硅酸鋁纖維氈和高鋁泡沫磚等作保溫層。
節能馬弗爐門通過多級鉸鏈的長臂固定在電爐面板上。爐門轉動靈活。關閉時，壓下或一推手把，扣住門鉤，爐門就能緊貼于爐口上。開啟時，只需往上或往里稍提手把，脫鉤后，將爐門置于側面即可。
SX3-6/10-13在爐口靠近爐門處安放有一塊擋熱板（該板在送取工件時須先取出），測溫用的熱電偶通過偶孔插入，并有固定座固定。
本系列節能馬弗爐安裝的硅碳棒規格：
SX3-4-13X型為φ8×150/φ14×150 8支
SX3-6-13X型為φ14×150/φ22×200 9支
SX3-8-13X型為φ8×180/φ14×150 12支
SX3-10-13X型為φ14×200/φ22×200 12支
四、節能馬弗爐結構圖
五、節能馬弗爐與溫度控制器接線示意圖
六、節能馬弗爐使用注意事項
1.當節能馬弗爐在{dy}次使用或長期停用后再次使用時，必須進行一次烘爐干燥，烘爐時間為：室溫――200℃ 1小時，
200℃――500℃ 2小時，
500℃――800℃ 3小時，
800℃――1200℃ 2小時，
2.節能馬弗爐在使用時，為了減少熱損失，應把熱電偶與偶孔之間和硅碳棒兩端安裝孔處縫隙用石棉繩或石棉纖維填塞。
3.為了保護和延長電爐的使用時間，應注意下列事項：
⑴定期檢查各接線頭接觸是否良好。
⑵使用時不得超過額定功率，爐溫不得超過{zg}使用溫度。禁止將潮濕工件裝入爐膛內，含有過高水份的被加熱工件應預先烘干。
⑶保持爐膛清潔，對爐內的金屬氧化物，爐渣和雜質等應及時qc。裝卸工件時應謹慎，以防碰壞硅碳棒。
七、節能電爐成套一覽表
|
節能馬弗爐
|
溫度控制器
|
熱電偶
|
|
節能馬弗爐型 號
|
數量
|
型 號
|
數量
|
型 號
|
數量
|
|
SX3-4-13A
|
1臺
|
KSY-6D-16
|
1臺
|
WRLB-100
L=300mm
|
1支
|
|
SX3-6-13A
|
1臺
|
KSY-6D-16
|
1臺
|
WRLB-100
L=300mm
|
1支
|
|
SX3-8-13A
|
1臺
|
ZK-3
或DRZ-9
|
1臺
|
WRLB-100
L=300mm
|
1支
|
|
SX3-10-13A
|
1臺
|
ZK-3
或DRZ-9
|
1臺
|
WRLB-100
L=300mm
|
1支
|
八、節能電爐訂貨須知
在訂貨時必須注明下列各項
⑴節能馬弗爐的型號及名稱
⑵需要的數量
九、節能電阻爐簡單故障現象及排除方法
|
故障現象
|
檢查部位
|
|
打開開關后無電流電壓
|
熔斷器是否燒斷
|
|
溫度指針不顯示
|
儀表后邊短與短連線是否拆去
|
|
溫度指示針倒走
|
熱電偶＋、－接反
|
|
通電后溫度指示即超過給定指針
|
熱電偶斷路
|
