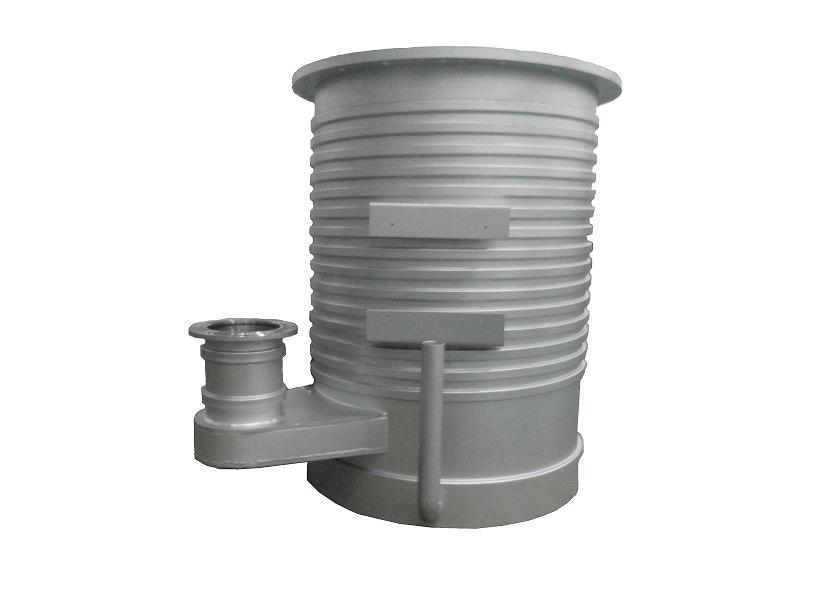

DP系列油擴散泵是用來獲得10-2～10-5Pa高真空和超高真空狀態的主要設備，它和閥門、冷阱、管道、機械真空泵等真空元件一起組成高真空抽氣系統。如采用液氮等冷卻裝置，并加烘烤等措施，可獲得超高真空。
|
型號
|
帶冷阱抽速(L/S)
|
極限壓力(Pa)
|
臨界前級壓力(Pa)
|
加熱功率
|
預熱時間
|
電源電壓(V)
|
硅油
|
泵油用量(L)
|
冷卻水用量(L/h)
|
推薦前級泵抽速(L/S)
|
|
DP-22
|
≥6000
|
≤2E-5
|
≥40
|
9
|
80min
|
380
|
特制硅油
|
5
|
450
|
70
|
|
DP-28
|
≥11000
|
≤2E-5
|
≥40
|
12
|
80min
|
380
|
特制硅油
|
11
|
600
|
150
|
直腔型，內加熱,304材質。
省電效果：比目前國產擴散泵的用電量少30%~40%
返油量（帶冷阱）：小于4.5*10-6mg/cm2.min
免費服務期限：15個月、外地客戶可視情況增加2-3個月。
外型連接尺寸：
|
型號
|
DN
|
D1
|
n1-φ1
|
d2
|
dn
|
n2-φ2
|
外型尺寸
|
|
DP-22
|
577
|
640
|
16-φ19
|
210
|
158
|
8-φ12
|
φ680×950
|
|
DP-28
|
725
|
800
|
20-φ23
|
210
|
158
|
8-φ12
|
φ850×1050
|
排氣口配套用氣動擋板閥：
|

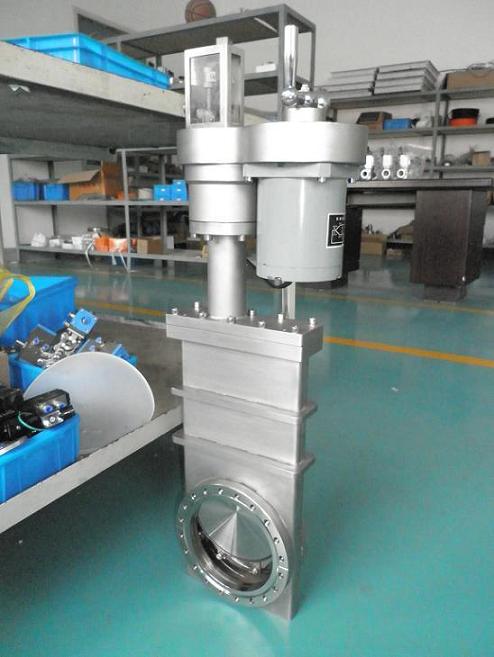

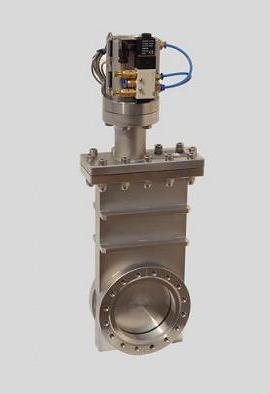

GDQ—J150擴散泵排氣口專用氣動高真空擋板閥
GDQ系列真空擋板閥是以壓縮空氣為動力，通過電磁換向閥控制氣流的進出方向從而帶動氣缸達到啟閉閥門的目的，一般用于105～3*10-5Pa的真空系統中，做切斷或接通氣流用。使用介質為空氣及非腐蝕性氣體；可根據具體需要定制GD-S帶預抽口的三通型。
本閥門采用優質氣缸驅動，閥體采用壓鑄成型三通，具有通導大、壽命長、質量優、外觀精美等優點。
|
|
主要技術性能
|
適用范圍
|
105~6.7x10-4Pa(軸封為橡膠)
105~6.7x10-6Pa(軸封為波紋管)
|
|
閥門漏率
|
≤1.3x10-4 Pa.L/S.(軸封為橡膠)
≤1.3x10-6 Pa.L/S.(軸封為波紋管)
|
|
適用溫度
|
-30~+150℃（氟橡膠）
|
|
氣源壓力
|
0.4~0.6MPa
|
|
安裝狀態
|
豎直
|
|
電源電壓
|
標準出廠：AC220V/50HZ
特殊指定：AC110V,DC24V
|
主要零件材料
閥體、閥桿、閥蓋；材質碳鋼或不銹鋼；密封件：氟橡膠
連接方式：固定法蘭連接或活套法蘭連接。
|
|
連接尺寸和外型尺寸：
