10KVAUPS電源
|
15KVAUPS電源
|
20KVAUPS電源
|
|
UH31-0100L
|
UH31-0150L
|
UH31-0200L
|
|
iTrustTM系列UPS技術指標
UH31 系列（10KVA-20KVA）UPS
|
|
容量
|
10KVA
|
15KVA
|
20KVA
|
|
型號
|
UH31-0100L
|
UH31-0150L
|
UH31-0200L
|
|
輸
入
指
標
|
輸入額定電壓
|
線電壓380Vac
|
|
電壓范圍
|
1、相電壓在176-276V 范圍內， 滿載工作；2 、只要有一相電壓在 120-176V 范圍內，按三相中最小輸入電壓線性遞減，相電壓120V 時，可50%工作；
|
|
缺相工作情況
|
1、缺一相的情況：另兩相電壓在 176-276V 范圍內，50%滿載工作； 另兩相中只要有一相電壓在 120-176V 內, 線性遞減，120V ±3%時，可25%滿載工作；
2、缺兩相的情況：剩下的一相電壓在 176-276 V，25%滿載工作； 120-176V 線性遞減，120V 時，可12.5%滿載工作；
|
|
頻率
|
45--55HZ
|
|
輸入方式
|
三相四線制
|
|
功率因數
|
＞0.95
|
|
輸
出
指
標
|
功率因數
|
0.7
|
|
電壓
|
220Vac±1%
|
|
電壓失真度
|
線形負載 < 3 % ; 非線形負載 < 5%
|
|
逆變器過載能力
（市電或電池）
|
105% ~ 125% 時，10分鐘 后轉旁路輸出；
125% ~ 150%時，1分鐘 后轉旁路輸出；
負載＞150% 時，200ms后立即轉旁路輸出
|
|
峰值因數
|
3:1
|
|
旁路工作電壓
|
120 ~253Vac ±3%
|
|
整機工作效率
|
＞90%
|
|
市電掉電轉換時間
|
零轉換
|
|
電
池
|
電壓
|
240VDC（2組）
|
|
節數
|
20節（2組）
|
|
噪聲
|
< 55dB(1米)
|
|
面板顯示方式
|
LCD
|
|
安全規范要求
|
CCEE（EN60950）
|
|
可承受的最高輸入電壓
|
＞線電壓554Vac，1小時（靜態）
|
|
電磁兼容要求
|
傳導：EN55022 Class A
輻射：EN55022 Class A
|
|
抗擾性滿足
|
EN61000-4-5 Level IV
|
|
MTBF(系統)
|
30萬小時
|
|
MTTR (板級維修)
|
1小時
|
|
絕緣電阻
|
＞2M (500Vdc)
|
|
絕緣強度
|
( 輸出對地,輸入對地 ) 2820Vdc, 漏電流<3.5mA
|
|
電涌保護
|
IEC60664-1-Ⅳ
|
|
外觀尺寸(W*H*D)mm
|
280*875*770
|
|
重量(Kg)
|
75
|
105
|
概述
艾默生iTrustTM系列UPS是艾默生網絡能源集多年直流不間斷電源和交流變頻調速電源開發經驗，自主開
發設計的符合國際標準的交流不間斷電源系統。此系列產品采用業界{lx1}的全數字控制技術，在提供優異電
氣性能的同時，充分滿足安規及電磁兼容標準，具有完善的智能監控及網絡管理功能。它將為各行業用戶提
供持久的高可靠性電力保障，并成為新一代的不間斷電源的標準產品。

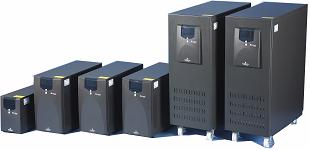

UH31族的產品是三進單出結構的高頻在線式UPS電源，共有三個型號，額定容量分別為10KVA，15KVA和20KVA。
此結構的UPS產品在輸入側可以充分平衡三相電網負載，輸出側能直接供用戶使用，是此容量范圍用戶的理想選擇。
產品特點
1、 全數字控制，全面提高可靠性；
MTBF平均無故障時間（以美軍標計算）：
10KVA—20KVA 30萬小時
2、 智能化網絡管理，可實現Internet/Intranet遠程網絡監控和1000臺以上多區域UPS集中 管理；（配界面圖若干，組網圖若干，SNMP卡外觀圖，背面接口圖）
3、 業內最強的電網適應能力： （配電網圖，帶載能力柱狀圖）
相電壓120—276VAC，50Hz±10%，320VAC1小時不損壞；
滿足惡劣電網環境，160VAC以上滿載運行，160VAC—120VAC承載能力線性遞減，120VAC可帶半載；
4、 多級防雷保護，保證網絡系統安全運行：（配閃電圖，防雷箱圖）
C級防雷（選件）8/20μS 20KA雷擊電流；
D級防雷（內置）8/20μS 6KV/3KA混合波；
5、 符合國際安規及電磁兼容標準
功率因數>0.95,電磁兼容通過EN50091
6、 三進單出產品10—20KVA具有業內獨有的缺相工作能力；
相電壓在≥176VAC時，確1相UPS可承擔50%負載，缺2相可承擔25%負載。
7、智能化電池管理，大幅延長電池壽命。（附放電曲線圖，DSP外觀圖）
（1） 電池放電終止保護電壓自動調節
根據用戶負載大小和放電時間，依據電池不同放電倍率的保護曲線，自動調節終止保護電壓，避免電池因長延時放電而損壞。
（2） 自動均浮充管理
自動進行電池均浮充轉換控制，可提高電池充電效率20%，活化電池，延長電池使用壽命30%。
（3） 電池容量和故障檢測
可判斷電池容量，對內置或外置電池接觸或連接不良進行自動檢測，及時提醒用戶解決。
（4） 自主均流的可并聯充電器（可并聯充電器圖等）
業內{dy}款源自通信電源的并聯充電器，電流不平衡度小于3%，紋波電流小于20mA，避免充電過程電池發熱影響壽命。可根據需要選配擴容，保證長延時UPS系統充電需要。
|
