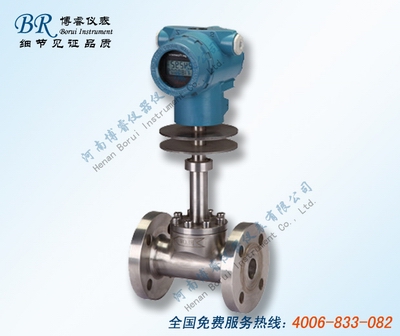

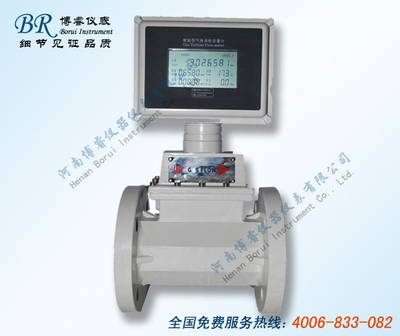

河南博睿儀器儀表有限公司BR-LUGB系列渦街流量計

BR-LUGB系列渦街流量計適用范圍

BR-LUGB/E系列渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.

BR-LUGB系列渦街流量計工作原理

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

圖(一)  渦街流量計工作原理圖

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

                         f=StV/d                 公式(1)

式中：

f－發生體一側產生的卡門旋渦頻率

V－流體的平均流速（單位：m/s）

St－斯特羅哈爾數（無量綱數）

d－旋渦發生體的寬度（單位：mm）

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數, 圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）

　                       K＝N/Q（1/m3）              公式（2）

式中：

K＝儀表常數（1/m3）

N＝脈沖個數

Q＝體積流量（m3）

BR-LUGB系列渦街流量計的優點

●BR-LUGB系列渦街流量計的{zd0}優點是抗振性能特別好，午零點漂移，可靠性高；
●抗振性能特別好。通過長時間對渦街流量計進行大量波形分析和頻譜分析。新航設計出了{zj0}的探頭形狀、壁厚、高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數。配合特殊的工藝處理。從而{zd0}限度的克服渦街流量計存在的固有自震蕩頻率對信號的影響這個通病。這是鉑睿儀表在制造渦街流量計方面的技術獨特優勢。使得鉑睿儀表出廠的渦街流量計有優良的抗振動能力；
●BR-LUGB系列渦街流量計的傳感器的通用性很強，從而使得傳感器具有良好的互換性。采用先進的數控設備加工傳感器的表體和漩渦發聲體等，確保加工精度，從而使得零部件（特別是漩渦發聲體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度，能產生強大而穩定的渦街信號；

●結構簡單牢固，無可動部件，可靠性高，作用維護方便；

●檢測元件不與介質接觸，性能穩定，使用壽命長。傳感器采用檢測探頭與漩渦發生體分開按照，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以BR-LUGB系列渦街流量計具有機構簡單，通用性好、穩定高的特點。

●輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網；

●測量范圍寬，量程比可達20：1。渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成系線性關系的，也就是與體積流量成正比。壓力和溫度補償的目的是為了得至流體的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了；

●壓力損失小。用口徑DN50的渦街流量計測量可燃氣體的流量。若管道內的{zd0}流量Qmax=200m3/h時，傳感器的壓力損失是：△P=1.08×10-6pv2（kpa）=0.60 kpa；
●在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、粘度、密度、成分、的印象，僅是與漩渦發生體的形狀和尺寸有關；

●應用范圍廣.蒸汽、氣體、液體流量均可實現體積流量或質量流量的測量。
