HDG系列多功能樁機 詳情請撥打銷售咨詢電話：15862286031 姚經理
|
型號 配置
|
HDG80-650
|
HDG100-850
|
HDG150-1050
|
|
立柱總長度（m）
|
29
|
39
|
59
|
|
立柱直徑（mm）
|
630
|
920
|
1220
|
|
立柱導軌中心距
|
600*102
|
600*102
|
600*102
|
|
行走方式
|
步履式/履帶式
|
步履式/履帶式
|
步履式/履帶式
|
|
長螺旋
|
鉆進深度（m）
|
25
|
35
|
55
|
|
鉆孔直徑（mm）
|
650/850
|
850/1050
|
1050/1500
|
|
碎石樁
|
{zd0}振動錘型號
|
DZ90A
|
DZ120A
|
DZJ200
|
|
成孔{zd0}值（mm/m）
|
500/20
|
800/20
|
1500/20
|
|
預制樁
|
{zd0}柴油錘型號
|
DD83
|
DD103
|
DD150
|
|
樁體直徑（mm）
|
500
|
600
|
800
|
|
多軸鉆
|
鉆桿中心距（mm）
|
450
|
600
|
750
|
|
主功率（kw）
|
45*3
|
75*3
|
90*3
|
|
鉆桿轉速
|
16
|
16
|
16
|
|
單桿鉆桿額定扭矩（kn.m）
|
30
|
45
|
54
|
|
鉆桿直徑（mm）
|
219
|
273
|
273
|
|
鉆桿鏈接方式
|
六角
|
六角
|
六角
|

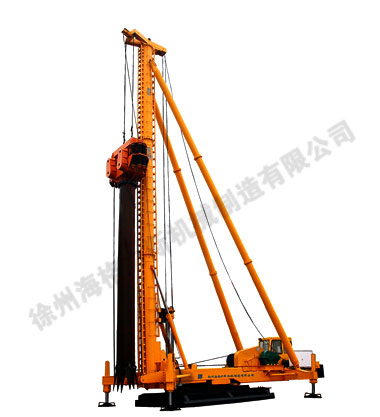

HDG系列多功能樁機是我公司新技術開發的一款多用打樁機，它可以配用長螺旋鉆機，碎石樁機，預制樁機，多軸鉆打樁機使用，真正具備了一機多用，一機通用的效果，目前該機技術和實踐都很成熟，也運用到各種工程施工中，為樁工機械的發展起到了推動作用。
供應振動沉管樁機參數振動沉管碎石樁機公司振動碎石擠密打樁機
|
型號
|
DCB60-90S
|
移位方式
|
液壓步履式
|
|
主卷揚拉力
|
5T
|
牽引速度
|
18m/min
|
|
副卷揚單繩拉力
|
5T
|
副卷揚牽引速度
|
18m/min
|
|
{zd0}振動錘型號
|
DZ90
|
{zd0}柴油錘型號
|
DD63
|
|
{zd0}沉管直徑
|
600mm
|
{zd0}沉管直徑
|
600mm
|
|
沉樁{zd0}深度
|
15m
|
{zd0}樁長
|
15m
|
|
工作地面{zd0}坡度
|
2°
|
外形尺寸
|
工作狀態
|
10.6*4.7*25m
|
|
整機重量
|
38T
|
運輸狀態
|
15.6*2.4*3.7m
|
|
型號
|
DCB80-120S
|
移位方式
|
液壓步履式
|
|
主卷揚拉力
|
8T
|
牽引速度
|
20m/min
|
|
副卷揚單繩拉力
|
5T
|
副卷揚牽引速度
|
18m/min
|
|
{zd0}振動錘型號
|
DZ120
|
{zd0}柴油錘型號
|
DD80
|
|
{zd0}沉管直徑
|
800mm
|
{zd0}沉管直徑
|
800mm
|
|
沉樁{zd0}深度
|
15m
|
{zd0}樁長
|
15m
|
|
工作地面{zd0}坡度
|
2°
|
外形尺寸
|
工作狀態
|
10.6*4.7*25m
|
|
整機重量
|
45T
|
運輸狀態
|
15.6*2.4*3.7m
|
夯擴擠密灌注樁機
夯擴擠密灌注樁機、垃圾夯擴灌注樁機，垃圾夯底擴端鋼筋混凝土灌注樁，簡稱夯擴擠密灌注樁，是利用夯擴打樁機，在樁底端夯填建筑垃圾和干硬混凝土形成擴大頭，夯擴擠密灌注樁樁身采用鋼筋混凝土灌注而形成的一種新型復合材料樁。夯擴樁是在沉管灌注樁和內擊沉管夯擴樁的基礎上發展起來的地基加固新技術。該夯擴擠密灌注樁型既是提高單樁承載力的一種有效措施，又可消納大量的建筑垃圾，清潔城市環境，節省樁體材料， 降低工程造價。而且該工藝具有施工質量容易控制、 施工速度快、工期短等優點。因而，近年來夯擴樁機在工程中得到迅速推廣，并取得了良好的經濟效益、 環境效益和社會效益。
主要技術參數：
|
參 數
|
型 號
|
|
DCB60-15H
|
DCB80-15H
|
DCB60-15HL
|
DCB80-15HL
|
|
可配振動錘型號
|
DD63/TD50/DZ75KS
|
DD83/TD62/DZ90KS
|
DD63/TD50/DZ75KS
|
DD83/TD62/DZ90KS
|
|
{zd0}鉆孔直徑（mm）
|
600
|
800
|
600
|
800
|
|
{zd0}打樁深度（m）
|
15
|
15
|
15
|
15
|
|
主卷揚拉力（T）
|
5
|
8
|
5
|
8
|
|
副卷揚拉力（T）
|
5
|
5
|
5
|
5
|
|
行走方式
|
液壓步履式
|
液壓步履式
|
履帶式
|
履帶式
|
|
地面允許{zd0}坡度
|
2°
|
2°
|
2°
|
2°
|
|
回轉角度
|
360°
|
360°
|
360°
|
360°
|
|
工作狀態尺寸（m）
|
13x5.3x25
|
13x5.3x25
|
13x5.3x25
|
13x5.3x25
|
|
運輸狀態尺寸（m）
|
15.8x2.5x3.38
|
15.8x2.5x3.38
|
15.8x2.5x3.38
|
15.8x2.5x3.38
|
|
整機重量（T）
|
35
|
45
|
45
|
50
|
柴油錘/沉管碎石兩用樁機
沉管碎石樁機
液壓步履式振動沉管樁機是高層建筑樁基礎施工中常用的打樁機械之一。振動沉管樁機性能穩定可靠，使用維護方便，可自行起架、行走及360度回轉，在施工前后可自裝、自卸和步履移動轉場。振動沉管樁機運輸時上節主架可縮回，折放，節省了吊裝和鋪裝的大量費用和麻煩。振動沉管樁機{gx}、經濟，實為用戶{zj0}的選擇。
施工步驟：
(1)移動樁機及塔架，把樁機及樁尖對準樁位；
(2)啟動振動錘，把樁機下沉到設計的深度；
(3)向樁機內加入規定數量的砂石料；
(4)通過空壓機向樁機內充氣；
(5)把樁機提升1～2m，管內石料在氣壓和重力作用下流入鉆孔中；
(6)降落樁機，使砂石密實；
(7)重復(4)、(5)、(6)三步驟；
(8)當樁機內砂石料用到規定程度時，再向樁機內添加砂石料，重復(4)、(5)、(6)三步驟；
(9)樁機提至砂石樁設計頂標高，制樁完成。該工藝的施工速度是常規方法的1.5～2.6倍。
主要技術參數：
|
參 數
|
型 號
|
|
DCB60-75S
|
DCB80-90S
|
DCB80-110S
|
DCB100-120S
|
|
可配振動錘型號
|
DD63/TD50/DZ75KS
|
DD83/TD62/DZ90KS
|
DD83/TD62/DZ90KS
|
DD103/TD100/DZ120KS
|
|
{zd0}鉆孔直徑（mm）
|
600
|
800
|
800
|
800
|
|
{zd0}打樁深度（m）
|
15
|
15
|
15
|
15
|
|
主卷揚拉力（T）
|
5
|
8
|
8
|
10
|
|
副卷揚拉力（T）
|
3
|
3
|
5
|
5
|
|
行走方式
|
液壓步履式
|
液壓步履式
|
液壓步履式
|
液壓步履式
|
|
地面允許{zd0}坡度
|
2°
|
2°
|
2°
|
2°
|
|
回轉角度
|
360°
|
360°
|
360°
|
360°
|
|
工作狀態尺寸（m）
|
13x5.3x25
|
13x5.3x25
|
13x5.3x25
|
13x5.3x25
|
|
運輸狀態尺寸（m）
|
15.8x2.5x3.38
|
15.8x2.5x3.38
|
15.8x2.5x3.38
|
15.8x2.5x3.38
|
|
整機重量（T）
|
35
|
45
|
45
|
55
|
自主研發獲多項國家專利的多功能樁機。特制的卷揚機、滑輪頭、電器、液壓系統，適應不同工法：振動沉管碎石樁、灰土擠密樁、預制樁、長螺旋鉆孔灌注樁、夯擴樁。加壓裝置可保證在較難的地層同樣達到理想的施工效率
|
（柴油錘、長螺旋、碎石、擠密灌注、夯擴）
|
|
型號
|
HDG60
|
HDG80
|
|
{zd0}功率（KW）
|
191
|
|
主卷揚提拔力（KW）
|
400
|
480
|
|
拉力
|
主卷（T）
|
5
|
8
|
|
副卷(T)
|
5
|
|
{zd0}適應錘類
|
DD63/TD50/DZ90KS
|
DD83/TD62/DZ120KS
|
|
動力頭輸出扭矩（KN/m）/功率
|
36/2*45（430）
|
50/2*55（480）
|
|
{zd0}鉆孔深度（m）/直徑（mm）
|
23/&800
|
26/&800
|
|
{zd0}沉管深度（m）/直徑（mm）
|
15/&600
|
15/&800
|
|
沉管加壓形式
|
加壓裝置（鋼絲繩）
|
|
拔管助力形式
|
液壓油缸
|
|
行走方式
|
液壓步履式，履帶式
|
|
回轉角度（°）
|
360
|
|
主架形式
|
矩形/圓管。折疊式
|
|
起架方式
|
油缸變幅
|
。
