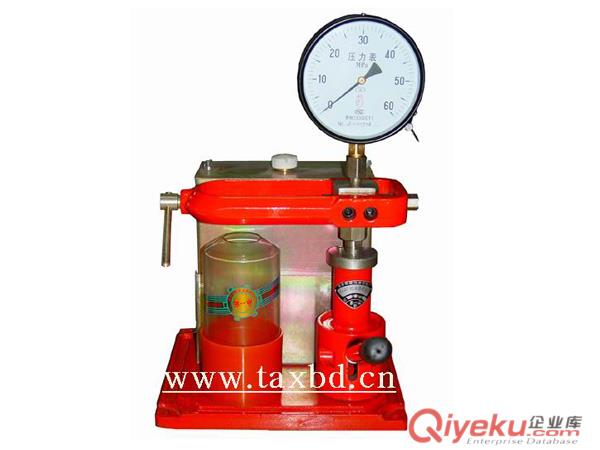

一.PJ-60型噴油嘴檢測儀:
1、檢測儀特點與用途
PJ-60型噴油嘴檢測儀其特點是升壓速度快，穩壓性能好，結構合理，操作靈活，裝夾方便，是用來檢驗和測定柴油機噴油器總成的噴油開啟壓力、霧化質量、噴油角度和針閥密封性的理想儀器。
2、主要技術參數
{zd0}可試壓力 40Mpa
外形尺寸 320×300×500
（長×寬×高）
凈重 20Kg
壓力表量程 0~60Mpa
3、使用與調整
使用檢測儀前應檢查是否固定牢固，工作環境應清潔，檢測儀特別是裝夾噴油器的接頭處應擦拭干凈，然后加入沉淀48小時以上的0號輕柴油，嚴禁使用不合格的柴油。
（1）、噴油器總成開啟壓力試驗
將三通放在支架中間，轉動支架上的螺桿，旋上高壓油管,將噴油器總成固定好，檢察安裝的密封性后，按動壓力桿進性泵油，并看壓力表，表針指示的{zg}值即為該噴油器的開啟壓力，對無法使用的支架的固定的噴油器，可旋下右側的螺塞，固定好噴油器總成后再試驗。如開啟壓力超出規定的壓力范圍，則應調整噴油器的調壓彈簧，直至符合要求為止。
（2）、噴油器總成噴射角度。噴油器開啟壓力調整好以后可進行噴射角度試驗，在噴油器總成下面H 距處，放一張白紙或一張涂上黃油的鐵絲布，然后泵油數次，待紙上能清楚地看到一個噴油圓圈或鐵絲布上被沖成空的圓圈時，測量噴油器總成口至鐵絲布（或白紙）的距離H和圓形的直徑D，按下式計算噴油器噴霧角度a。
tg a/2=2H
（3）、霧化試驗：
按動壓力桿，使噴油器噴油，觀察噴油器總成噴油霧化情況，噴霧油粒應細小，均勻，無肉眼能看到的油流，噴射完畢后噴油器無油滴遺留或滴油現象。
4、維護保養
1、試驗用油，必須是經過48小時沉的0號輕柴油或試驗油，加油時應用綢布過濾。
2、使用前應擦拭干凈，用完后應照上防護罩。
3、轉動螺桿固定噴油器總成時，螺桿不要用力過大，以免將絲燒壞。
4、應定期（半年）檢驗校正壓力表。
5、未加油時，不能按動壓力桿，以免損壞柱塞。
二、PJ-40噴油嘴檢測儀:
1、檢測儀特點與用途
PJ-40噴油嘴檢測儀其特點是升壓速度快，穩壓性能好，結構合理，操作靈活，裝夾方便，是用來檢驗和測定柴油機噴油器總成的噴油器開啟壓力、霧化質量、噴油角度和針閥密封性的理想儀器。
2、主要技術參數
{zd0}可試壓力 40Mpa 外形尺寸 320×300×500 （長×寬×高）凈重 30Kg 壓力表量程 0-60Mpa
3、使用與調整使用檢測儀前應檢查是否固定牢固，工作環境應清潔，檢測儀特別是裝夾噴油器的接頭處應擦拭干凈，然后加入沉淀48小時以上的0號輕柴油，嚴禁使用不合格的柴油。 （1）、噴油器總成開啟壓力試驗將被試噴油器總成放在支架中間，并對準供油接頭，轉動支架上的螺桿，將噴油器總成固定好，檢察安裝的密封性后，按動壓力桿進性泵油，并看壓力表，表針指示的{zg}值即為該噴油器的開啟壓力，對無法使用的支架的固定的噴油器，可旋下右側的螺塞，旋上高壓油管，固定好噴油器總成后再試驗。如開啟壓力超出規定的壓力范圍，則應調整噴油器的調壓彈簧，直至符合要求為止。（2）、噴油器總成噴射角度。噴油器開啟壓力調整好以后可進行噴射角度試驗，再噴油器總成下面H距處，放一張白紙或一張涂上黃油的鐵絲布，然后泵油數次，待紙上能清楚地看到一個噴油圓圈或鐵絲布上被沖成空的圓圈時，測量噴油器總成口至鐵絲布（或白紙）的距離H和圓形的直徑D，按下式計算噴油器噴霧角度阿 a。 tg a/2=2H 。霧化實驗：按動壓力桿，使噴油器噴油，觀察噴油器總成噴油霧化情況，噴霧油粒應細小，均勻，無肉眼能看到的油流，噴射完畢后噴油器無油滴遺留或滴油現象。
4、維護保養
（1）、實驗用油，必須是經過48小時沉的0號輕柴油或試驗油，加油時應用綢布過濾。 （2）、使用前應擦拭干凈，用完后應照上防護罩。（3）、轉動螺桿固定噴油器總成時，螺桿不要用力過大，以免將絲燒壞。 （4）、應定期（半年）檢驗校正壓力表。 （5）、未加油時，不能按動壓力桿，以免損壞柱塞。如貴公司對我司的產品感興趣,請及時與我公司聯系！
