車輛名稱

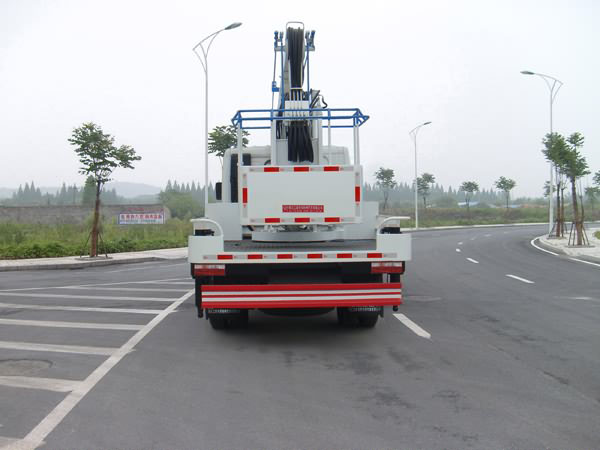

江淮14米高空作業車（國四） 　

產品生產單位

湖北江南專用特種汽車有限公司

整車型號

JDF5060JGKJAC4  　

免征公告

第三冊第十四頁

底盤型號

公告批次

{zg}作業高度

質量參數：

載質量

整備質量

5500

總質量

5825　

尺寸參數：

外形尺寸

軸距

輪距

前輪距:1440
后輪距:1425

前懸后懸

發動機參數：

發動機型號

發動機生產企業

功率(kW)

{zg}車速(km/h)

95　

接近/離去角(°)

排量

燃油種類

排放標準

性能參數及其它參數：

軸荷(Kg)

軸數

輪胎數

輪胎規格

鋼板彈簧片數(前/后)

駕駛室準乘人數

其它介紹：

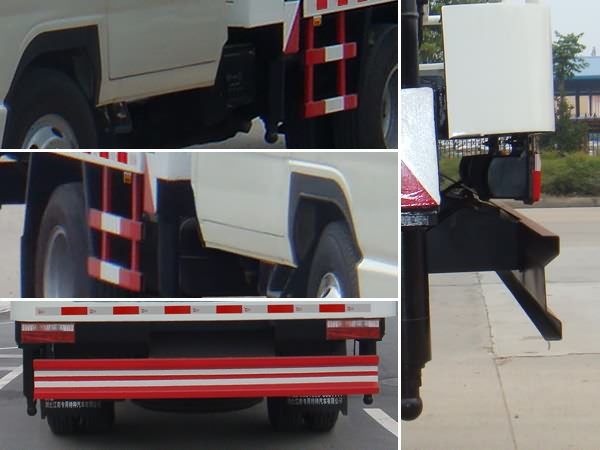

支腿說明

H型支腿，跨距大，穩定性好，支腿即可獨立伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廊，發出光報警信號。　

工作平臺說明

限載200kg，外置拉桿強制調平，拉桿長度可調節，工作平臺底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心。

液壓系統說明

額定工作壓力16Mpa，壓力隨負載自動調節，支腿閥配有油壓表，可時刻顯示系統液壓壓力,液壓系統配有進回油過濾芯，保證液壓油品質,液壓油箱配有液溫一體表，可時刻檢測液壓油油量及油溫。　

液壓系統操作說明

下車操縱系統 支腿操作閥：四支腿水平及垂直伸縮均可單獨運動也可以聯動，適應能力強，跨距大，穩定性好，支腿閥設有上車操作和下車操作轉換控制手柄，實現上下車互鎖。
上車操縱系統 臂架控制系統采用雙并聯液壓回路，轉臺和工作平臺雙位操作，可相互轉換，轉臺操作具有轉換功能。
上車液壓閥操作手柄帶液壓油流量控制功能，通過控制手柄的位移量，可控制臂架的起落速度，減少沖擊，當操作手柄上壓或上提到{zd0}位置時，將獲得臂架的最快速度。
臂架操作手柄帶自動復位機能，且各操作動作相互獨立。

選裝

防止誤操過位的自動保護系統

應急動力源，可實現緊急收車

電控比例調速閥，具有更好操作平穩性，減輕和避免作業換向時產生瞬時沖擊和抖動，可選裝地面無線遙控操作系統。

適用范圍

適用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。
