1,結構緊湊,性能優越,操作簡單,方便.
2,缸體的設計和生產符合壓力容器標準,安全可靠.
3,采用標準通用件,易更換,成本更底.
4,加裝瞬間控制功能,采用電動控制或氣動控制,滿足客戶不同的需求,可單獨一人操作.
5,外殼經過噴砂和采用先進防銹噴漆,杜絕銹蝕.
6,加裝車輪,移動方便.

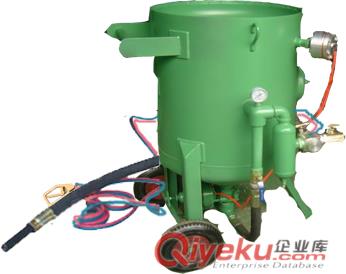

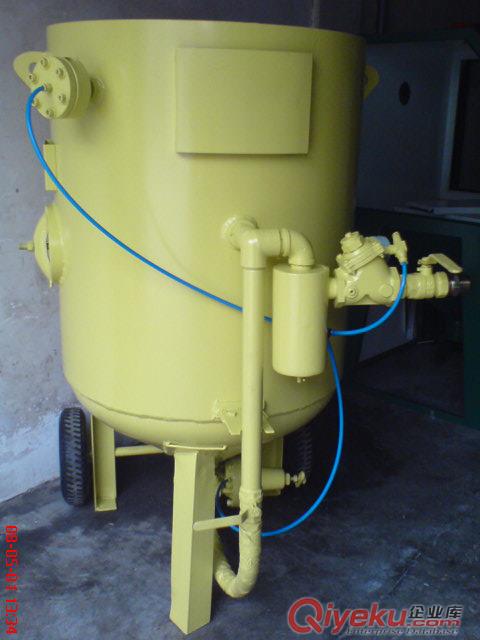

噴砂機結構：
1、機殼采用8mm冷扎鋼板焊接制成，表面噴塑。
2、噴砂機設有1只噴槍，噴槍內配有8mm大的碳化硼噴嘴。
3、機體下方可通過手柄調節砂量。
4，本機配有8米砂管。
5，手動行程氣控開關（方便作業）。
6，本機根據使用砂管的大小,要求配2立方以上（15-30千瓦）的空壓機：
7：本機每小時可以處理15-35平米
按配置分:
1)基本型:純手動型,基本為保壓式裝配.
進氣閥(球閥控制開關)+調砂閥(球閥控制開關).不安裝電控和氣動控制系統,需要2人同時操作,一人拿槍對工件噴砂,另外一人控制機器開關.
2)保壓型:電動控制型或氣動控制型
進氣閥(鋁合金截止閥)+調砂閥(EMPAIR氣控砂閥或手動砂閥).
砂罐永遠保持壓力,需手工卸壓.
特點是:不管噴槍上開關任何一次開關,只要不去打開砂罐頂部側面的排氣球閥,缸內壓力就不會卸掉(手動砂閥自排泄除外:會造成砂管積砂嚴重),適合短時間的點狀噴砂.
3)卸壓型:電動控制型或氣動控制型
進氣閥(鋁合金截止閥)+調砂閥(EMPAIR氣控砂閥或手動砂閥)+自動氣控排氣閥.
砂罐在噴砂工作時,罐內壓力為工作壓力,停機自動排氣,罐內壓力為0,適合長時間的大面積噴砂.
罐內壓力永遠不會超過限制壓力,起安全保證的作用,同時也是自動回砂必備的裝配方式.
◆工作原理：
本機采用壓送式噴砂(噴丸)機構，即利用壓縮空氣在高壓罐內高速流動行成高壓作用，將高壓罐內的砂料通過輸砂管噴出，然后隨壓縮氣流由噴槍嘴高速噴射到工件表面，達到噴砂加工的目的。
3、適用范圍
1)玻璃，大理石,瓷磚,模具,健身游樂器材等表面噴砂清理及立體雕刻雕花作業;
2)船舶制造噴砂,橋梁、鐵路、集裝箱、石油管道、化工、礦山設施、水利工程、港口建設等鋼結構涂裝前的表面處理, 除銹防腐處理;
3)牛仔服裝花式噴砂;
三:技術參數;
|
設備外形尺寸
|
Φ600*1450(mm)
|
|
槍的數量
|
1只噴槍，噴槍內配有8mm大的碳化硼噴嘴。
|
|
外殼
|
8mm冷扎鋼板焊接制成，表面噴塑。
|
|
總?cè)莘e
|
0.35m3
|
|
空氣壓力
|
0.6-0.8Mpa
|
|
總重量
|
150KG
|
空氣消耗量及清理效率：
|
噴嘴直徑
|
|
有效壓力（MPa）
|
清理效率m2/h (Sa3—Sa2)
|
|
0.5
|
0.6
|
0.7
|
|
6.5mm
|
空氣消耗(m3/min)
|
1.6
|
1.9
|
2.1
|
6—11
|
|
磨料消耗(Kg/h)
|
170
|
200
|
240
|
|
8mm
|
空氣消耗(m3/min)
|
2.9
|
3.5
|
3.9
|
10—20
|
|
磨料消耗(Kg/h)
|
280
|
340
|
380
|
|
11mm
|
空氣消耗(m3/min)
|
5.4
|
6.5
|
7
|
16—30
|
|
磨料消耗(Kg/h)
|
500
|
600
|
680
|
2、產品特點
※ 壓入式工作方式，工作壓力高（0.5－0.8MPa），噴射力強勁，效率高 。
※ 啟動快、收槍靈敏。
※ 輪式結構，移動方便。
※ 體積小，加砂方便，適合單人操作。
※ 采用美國先進的砂閥結構，能jq調節砂和氣壓的大小。
※ 采用規范的壓力容器制造標準，符合國家、行業規范，安全、可靠。
※ 配有耐磨噴砂管和噴嘴，確保長時間正常作業。
※ 操作簡單，易于維修、保養，使用成本低。
四、噴砂槍咀及耗氣量對比表
|
噴 嘴 口 徑
單位（㎜）
|
5.5㎏/c㎡時流量
單位（M3/min）
|
噴 嘴 口 徑
單位（㎜）
|
5.5㎏/c㎡時流量
單位（M3/min）
|
|
￠3
|
0.55
|
￠8
|
3.92
|
|
￠4
|
0.98
|
￠9
|
4.96
|
|
￠5
|
1.53
|
￠10
|
6.16
|
|
￠6
|
2.20
|
￠11
|
7.45
|
|
￠7
|
3.00
|
￠12
|
8.87
|
五、噴砂設備配置與技術參數
|
主 機
|
呼 吸 過 濾 器
|
防 護 頭 盔
|
|
工作壓力：0.4-0.8mpa
工作電源：220V
控制電壓：24V
控制方式：電或氣控
噴砂槍咀：￠3-￠8
耗材：礦砂、鋼砂、鋼丸
|
型號：CY3802
級別：一級
過濾精度：0.3um
特點：無油、無水、安全
工作壓力：0.2-0.8mpa
受溫范圍：10℃-50℃
|
型號：CY-2
工作壓力：0.2-0.8mpa
特點：安全、輕便、視野闊、穿戴舒適方便
符合國家勞動安全標準
|
