聯系人：高經理   手機：15720247540   0317-8159219   QQ：2927372564   2038488346

管道三層PE防腐結構：{dy}層環氧粉末（FBE>100um），第二層膠粘劑（AD）170～250um,第三層聚乙烯（PE）2.5～3.7mm。三種材料融為一體，并與鋼管牢固結合形成優良的防腐層。
管徑范圍Φ60～Φ1420
2PE防腐鋼管：
管道二層PE防腐結構,{dy}層膠粘劑（AD）,第二層聚乙烯（PE）,二種材料融為一體,各層厚度同三層PE相同
標準：SY/T0413-2002埋地鋼制管道聚乙烯防腐層技術標準
GB/T23257-2009埋地鋼制管道聚乙烯防腐層技術標準

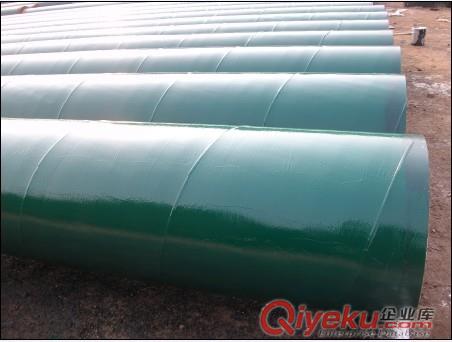

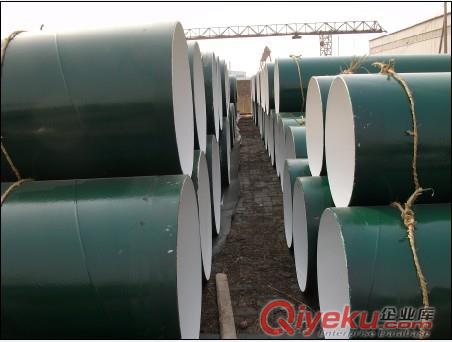

環氧煤瀝青防腐
一、組成：
該產品是由環氧樹脂、煤焦油瀝青、防銹顏料、助劑、改性胺配制而成。產品具有干燥迅速，附著力好、柔韌性好，雙組分包裝、施工方便。具有耐酸、耐堿、耐鹽、耐水、耐油等特點。
二、特性及用途：
該漆綜合了環氧樹脂的機械強度高、粘接力大、耐化學介質浸蝕和瀝青的耐水、抗微生物、抗植物根系的特點，是一種高性能的防腐絕緣涂料，該產品有良好的耐化學品性、耐水性。
適用于輸油、輸氣、輸水管道，自來水、煤氣、管道、煉油廠、化工廠、污水處理廠的設備和管道的防腐，亦可作為海洋石油鉆井平臺及船舶水下部的防腐及礦山、井下設備的防腐。
外套防腐
高密度聚乙烯外套防腐結構：在鋼管外表面包裹高密度聚乙烯材料制成，具有極高的機械強度和優良的耐腐蝕性能，可以保護鋼管在運輸、安裝及使用過程中避免因外界因素而造成的破壞。制造外套管應添加抗氧劑、紫外線穩定劑和碳黑等。聚乙烯外套管易老化，如露天存放宜用篷布等物遮蓋，堆放處應遠離高熱源和火源，制成防腐鋼管后，禁止暴曬、驟冷，否則聚乙烯外套管易開裂，影響產品性能和使用壽命。
工藝防腐
環氧粉末一直是采用靜電噴涂工藝涂敷。由于環氧粉末浸塑工藝受附著力問題困擾，環氧粉末的浸塑始終沒能推廣。當前來隨著三椰環氧粉末浸塑專用磷化液開發成功，首次攻克了環氧粉末浸塑工藝的附著力難題，開始出現環氧粉末的浸塑這一新興工藝。
編輯本段防腐標準
FBE環氧粉末防腐執行SY/T0315-1997《鋼質管道熔結環氧粉末外涂層技術標準》
2PE/3PE防腐執行SY/T0413-2002（試驗）《埋地鋼質管道聚乙烯外涂層技術標準》
防腐表層除銹標準：鋼管外表面噴砂除銹按GB/T8923-2008要求達Sa2 1/2級，鋼管表面的錨紋深度在40-100μm。
防腐質量
影響鋼管防腐層性能的因素較多，如各工序的布局、設備選型、表面質量、加熱方式、涂裝溫度、冷卻方式、傳動精度、物料特性和檢測等，控制不好則會導致涂層粘接力小、過薄、開裂或氣泡等缺陷，嚴格執行規范和科學的作業方法對控制缺陷、保證防腐管的成品率至關重要。
中國專利(一種鋼管防腐水冷卻方法)公布了一種鋼管外部環形冷卻裝置，冷卻效果有所提高，但仍然無法從根本上克服外部冷卻方法導致的質量缺陷和焊道涂層厚度減薄。降低涂層厚度減薄的理想方法是從鋼管內部進行冷卻。
美國專利公開了一種鋼管防腐內部冷卻方法，該方法在鋼管內部放入水泵，在鋼管轉動過程中向鋼管內壁噴水，鋼管和防腐層的冷卻順序為:鋼管、FBE層、膠粘劑層和PE層。鋼管傳熱速度快，可使鋼管和涂層快速冷卻，同時由于防腐層的冷卻過程是從內向外，防腐層在冷卻收縮時與管壁的粘接更好，防腐層的環向應力很小，焊道上防腐層減薄很微小，從而提高防腐質量并降低原料成本。但這種內部冷卻方法實現難度較大。
HPCC(high performance composite coating)涂層系統。該工藝將環氧粉末、膠粘劑層和PE/PP層均通過靜電噴涂涂裝在鋼管表面，可形成一種各層之間連續過渡的“分級結構”，各層之間沒有明顯的界面，粘接力更強，涂層厚度更均勻，并能xc焊頂和焊腳空穴，減小防腐層環向應力。美國專利US5178902在1993年公布了這種HPCC工藝，并在工程應用中取得了良好的效果，但由于粉末體的熱傳導慢，HPCC工藝很難獲得厚的涂層，力學性能不如3PE。
