編號

項目

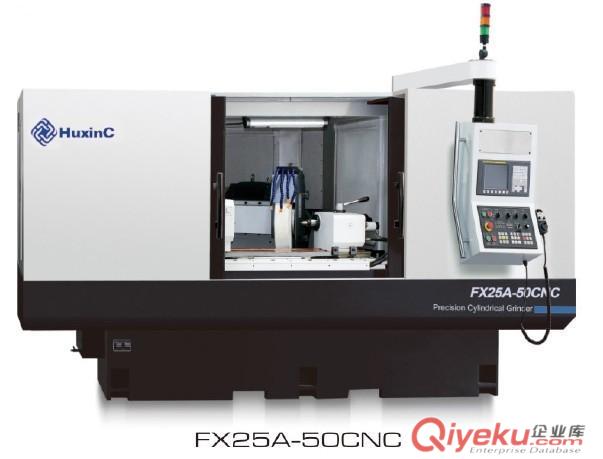

機型：fx25a-50cnc

1

加工能力

工作臺{zd0}旋徑    mm

250

兩頂心最長距離    mm

500

{zd0}研磨直徑      mm

250

兩頂心間{zd0}載荷  kg

80

直徑×寬度×孔徑  mm

510×50×127

砂輪轉速          rpm

1670

{zd0}線速度        m/s

35

2

控制系統

控制器

fanuc（siemens/mitsubishi）

3

砂輪頭

進給角度          deg

60

x軸進給速度       m/min

6

x軸進給行程       mm

260

x軸最小設定單位   mm

0.001

4

頭架

主軸轉速          rpm

50-500

主軸形式

同動或定心

頂針

m.t5

5

尾座

自動伸縮距離      mm

40

頂針

m.t4

6

工作臺

z軸快速移動速度   mm/min

8

z軸最小設定單位   mm

0.001

{zd0}移動行程

640

旋轉角度          deg

+9/-3

7

馬達

砂輪主軸馬達      kw

4

x軸進給馬達       kw

1.5

z軸進給馬達       kw

1.5

頭架主軸馬達      kw

0.75

冷卻水馬達        kw

0.18

尾座油泵馬達      kw

0.75

潤滑油泵浦        kw

0.1

8

其他

機器凈重（全罩式）kg

3200

毛重              kg

3500

包裝尺寸（長×寬×高）mm

3000×2200×2000
