. 概述

3G（TD-SCDMA）室內分布系統主要采用基帶拉遠型（BBU＋RRU）基站，隨著多頻段RRU的引入，室內分布系統將需要大量的光纖資源。在室分新建或改造的過程中應一次性布放足夠的光纖資源，為滿足未來不同廠商設備接口的要求，需要使用光纖配線箱對提前布放的光纖進行終端。

二、功能要求

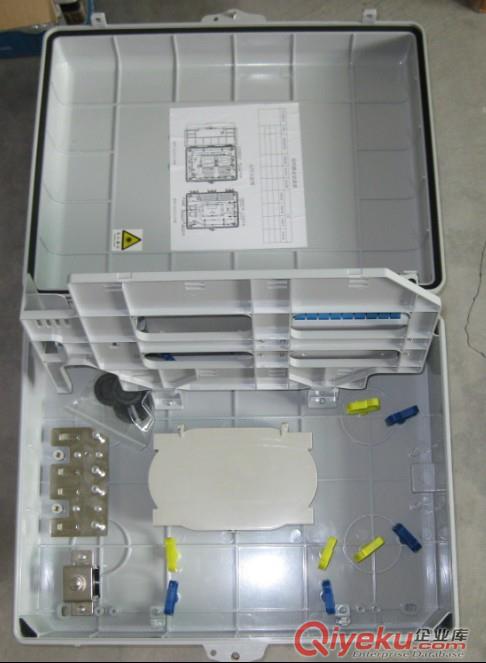

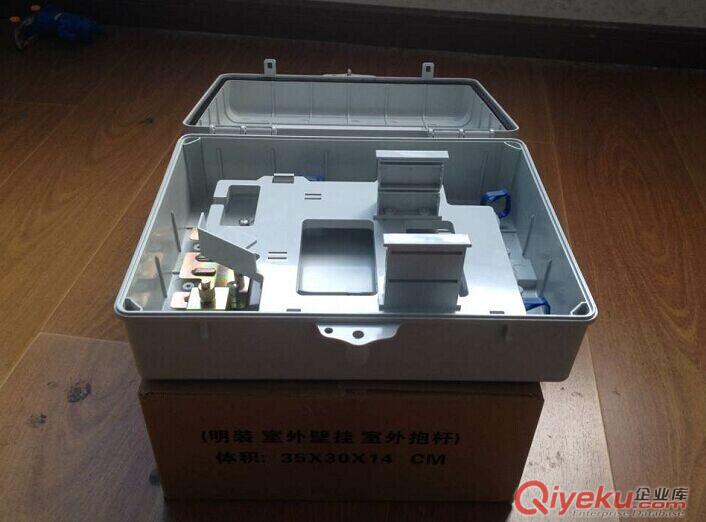

配線箱內置多對FC或SC型光纖對接接口，同時內置熔纖盤，用于預鋪光纜現場熔接。室分系統預鋪光纜時，加裝光纖配線箱。工程安裝時，RRU側由主設備廠商提供不同長度的跳線光纜，且為標準FC或SC接頭。RRU光跳線穿入配線箱，進行固定，并與FC或SC插座對接。光纖連接完畢后，合上配線箱的蓋子。外部只露強化光纜，防止細纖損壞，工程可靠性好。

具體功能要求如下：

（一）光纜固定與保護功能

應具有光纜引入、固定和保護裝置。該裝置具有以下功能：

1．將光纜引入并固定在光纖接續盒內，保護光纜及纜中纖芯不受損傷；

2．光纜金屬部分與機架絕緣；

（二）光纖終接功能

應具有光纖終接裝置。該裝置應便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。

（三）調線功能

通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

性能指標
  工作溫度：-40℃~+70℃；
儲存溫度：-40℃~+70℃；
工作濕度：≤90%（+30℃時）；
大氣壓力：62Kpa～106Kpa；
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2X104MΩ/500V(DC)；
耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min；
插入損耗：IL≤0.3dB  (PC型)；  IL≤0.3dB  (APC型)；
