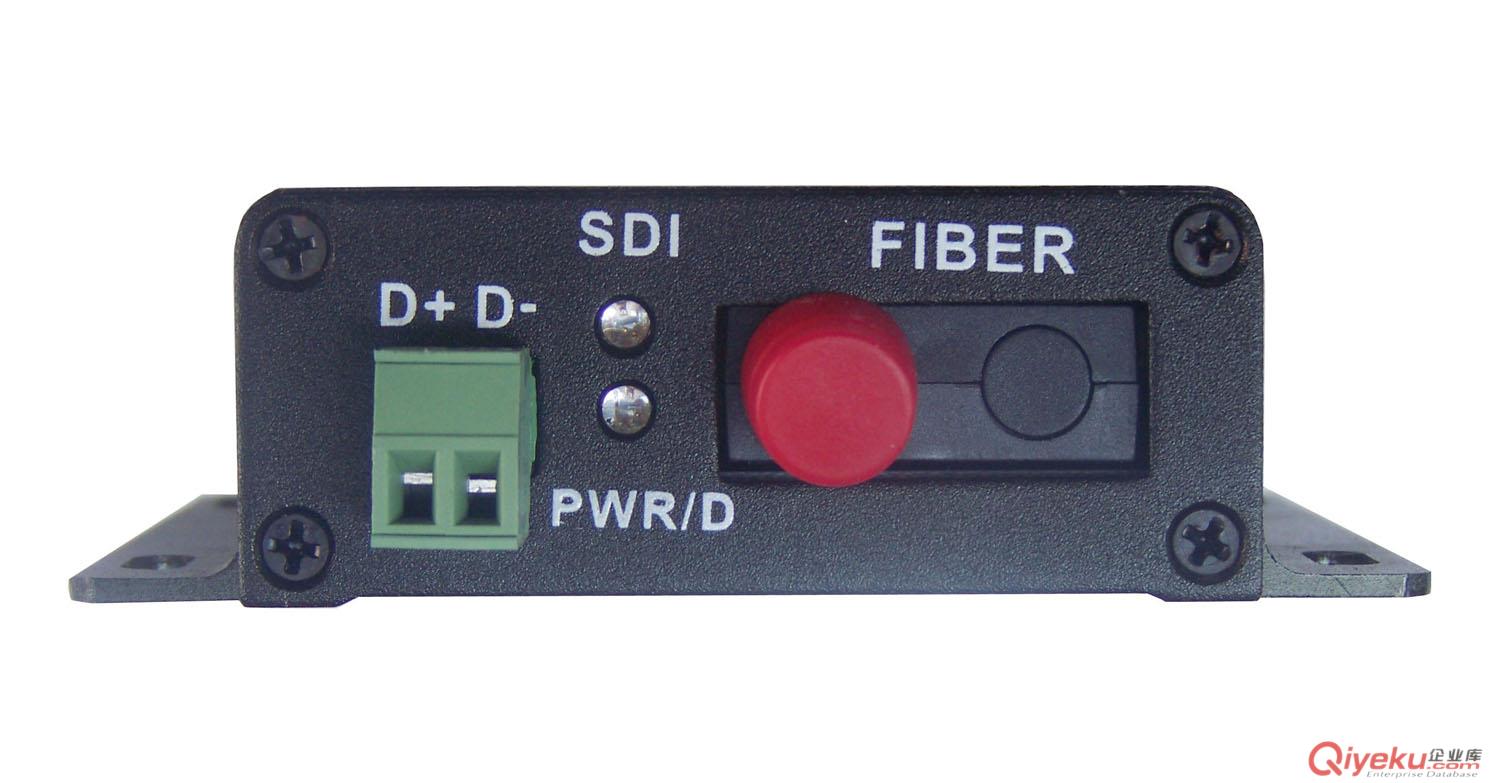

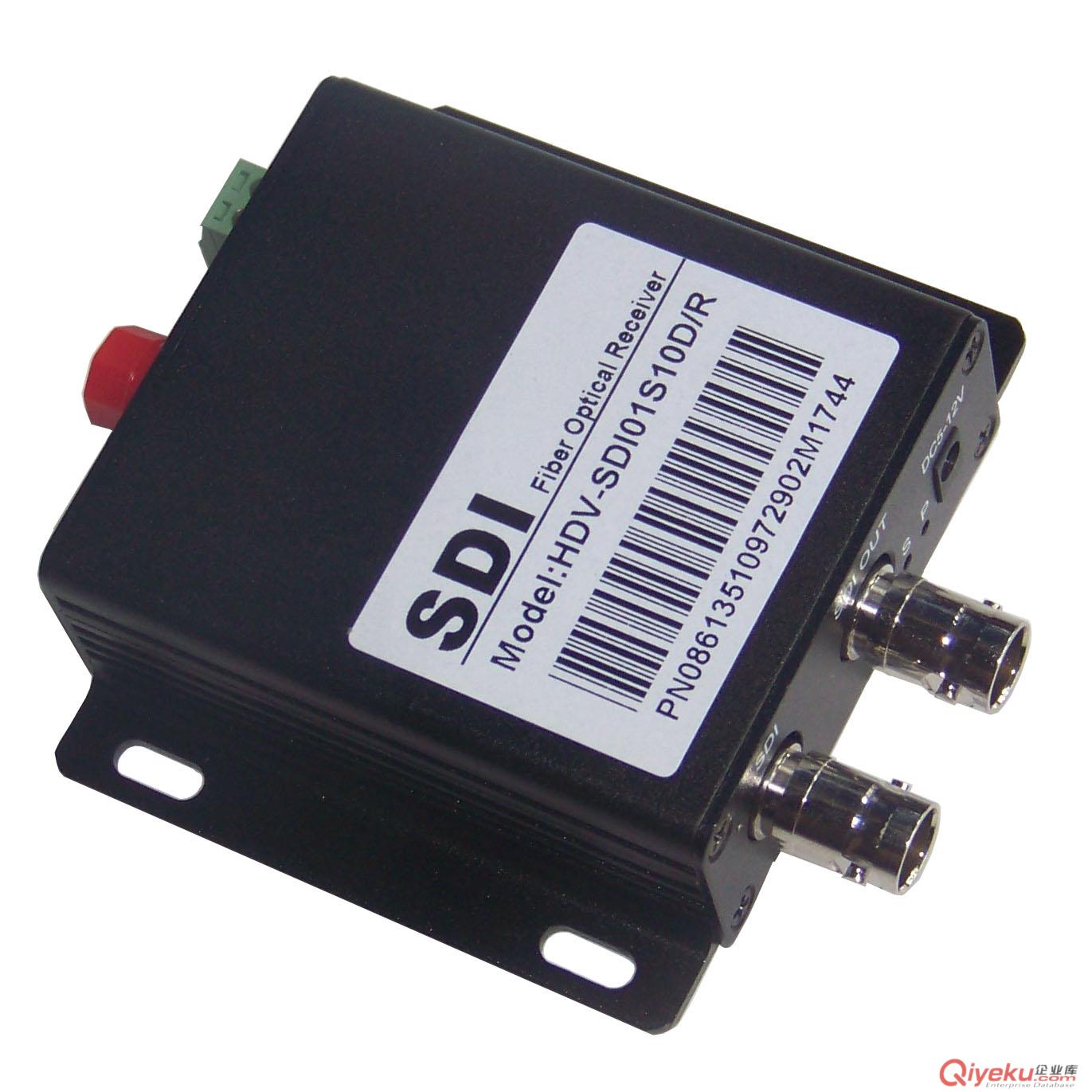

高清HD-SDI光端機（外加1路反向485數據)簡介：

如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸?shù)氖遣粔嚎s的數字分量視頻信號以及數字音頻信號。該HD-SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備。HD-SDI光端機滿足DVB回傳和制作，現場制作 ，DVB-ASI傳輸，新聞采集 ，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸?shù)葮I(yè)務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等數字電視格式的信號，滿足工業級產品的要求。

高清HD-SDI光端機特征：

1. 在單纖上傳1路HD-SDI信號。

2. 工作范圍從270Mb/s 到 1.485Gb/s。

3. 用于SMPTE 292M （1.485Gb/s）的時鐘恢復 。

4. 支持SMPTE 305M (SDTi)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)標準。

5. 120m自動電纜均衡，適用所有在 1.485 Gb/s以下的速率（Belden 1694A）。

6. LED狀態指示燈對關鍵的參數進行監視。

7. 支持熱插拔。

高清HD-SDI光端機技術規格：

串行電視： BNC 輸入/輸出
電視信號標準：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S,  DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（270Mb/s  - 1.485Gb/s）
輸入數目：1 路
反射損耗：>15DB
均衡：   >100M@2970Mbps，Belden 1694A電纜
         >200m@1485Mbps，Belden 1694A電纜
         >350m@270Mbps，Belden 1694A電纜
連接器：75Ω  BNC
光纖輸入/出
輸出數量： 1
線纜傳輸類型：單模單纖（多模可選）
工作波長： 1310nm /1550nm
反射損失： > 15dB
抖動： < 0.2UI
連接器： FC/PC （ST/PC可選）
串行電視    BNC 輸出(EO/OE) 與輸入同
輸出數量： 接收端2路HDSDI輸出
信號電平： 800mV 標稱
上升/下降時間：200ps 標稱
過沖：< 10% 振幅
電氣指標
工作溫度： -25℃～＋70℃
電源電壓:  1A@12VDC
消耗功率:  2W
EMI/RFI 符合 FCC Part 15 Class A， EU EMC 指標
平均無故障工作時間  ﹥100000小時
