塑料橡膠擊穿電壓測試儀BDJC-50KV
符合國標GB/T1695-2005、GB/T 1408-2006 、GB/T3333 、HG/T 3330、GB12656 、ASTM D149等
塑料橡膠擊穿電壓測試儀產品特點：

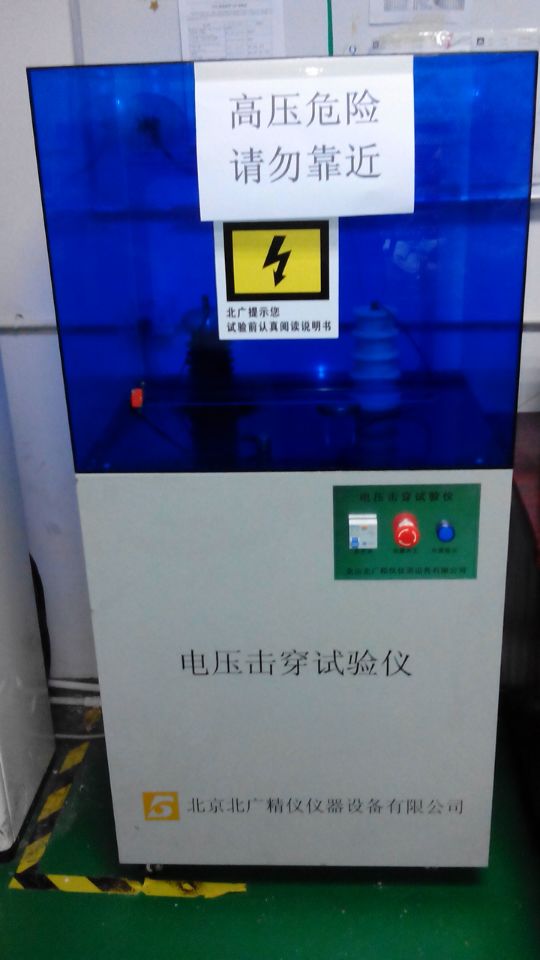

本試驗機采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。主要適用于固體絕緣材料如：塑料、薄膜、薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試；電壓擊穿試驗儀采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。
電壓擊穿試驗
1 擊穿電壓Ub:用連續升壓或逐級升壓的方法，對試樣施加工頻電壓，是試樣發生擊穿時的電壓,以Kv表示。
2.擊穿強度Eb:試樣的擊穿電壓值與兩個電極間試樣的平均厚度之比值，以kV/mm表示
3.耐電壓:試樣在一定電壓作用下，在規定的時間內沒有發生擊穿的電壓值和時間，以kV表示試驗軟件程序控制功能
塑料橡膠擊穿電壓測試儀試驗準備和環境
1．試樣的處理
⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。
⑵預處理和條件處理：處理?xiàng)l件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。
⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。
⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。
2、 媒質：
⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。
⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。
⒊試驗環境：
⑴常態試驗環境：
溫度為20±5℃，相對濕度為65±5%。
塑料橡膠擊穿電壓測試儀產品配置：
|
序號
|
配置
|
數量
|
單價
|
|
1
|
主機
|
1
|
臺
|
|
2
|
試驗裝置
|
1
|
套
|
|
3
|
控制系統
|
1
|
套
|
|
4
|
數據采集系統
|
1
|
套
|
|
5
|
試驗用電極￠25mm ￠75mm
|
2
|
套
|
|
6
|
試驗油箱
|
1
|
套
|
|
7
|
放電柱
|
1
|
只
|
|
8
|
試驗用軟件
|
1
|
套
|
|
9
|
品牌計算機
|
1
|
套
|
|
10
|
打印機
|
1
|
套
|
|
11
|
使用說明書
|
1
|
份
|
塑料橡膠擊穿電壓測試儀安全說明：
1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
2、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
3、接地要求： 儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下。
4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
塑料橡膠擊穿電壓測試儀控制功能：
1．該設備試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。
2．可對試驗數據進行編輯修改，靈活適用；
3．試驗條件及測試結果等數據可自動存儲；
4．試驗報告格式靈活可變，適用于不同用戶的不同要求。
5．可對一組試驗中曲線數據的有效與否進行人為選定。
6．試驗結果數據可導入EXECL。
塑料橡膠擊穿電壓測試儀主要配置：
1、試驗主機一臺
2、5萬伏高壓發生器一臺
3、全自動微電腦電壓調壓裝置一套(串口方式)
4、試驗電極規格：試驗用電極 ￠25mm兩個 ￠75mm一個
5、試驗用油盒一只：材質為有機玻璃
6、電磁自動放電裝置一套。（即試驗完成后，手持放電）
7、電壓擊穿計算機測控軟件一套
8、計算機一套(專用抗強干擾計算機)
9、彩色噴墨打印機一臺(惠普品牌)
10、國家一級計量鑒定質檢證書一份
11、產品使用說明書一份
12、合格證一份
塑料橡膠擊穿電壓測試儀使用時的注意事項
1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。
2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。
3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。
4、設備安放要平穩，安放的地面要堅固。{zh0}是水泥地面以免產生共振。
5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。
6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。
7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。
8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。
9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。
10、不要讓設備碰到水濺，腐蝕性氣體，可燃?xì)怏w和可燃物。如果不避免，可能火災。
11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。
12、不要在設備運行時插拔設備的電源插頭。
