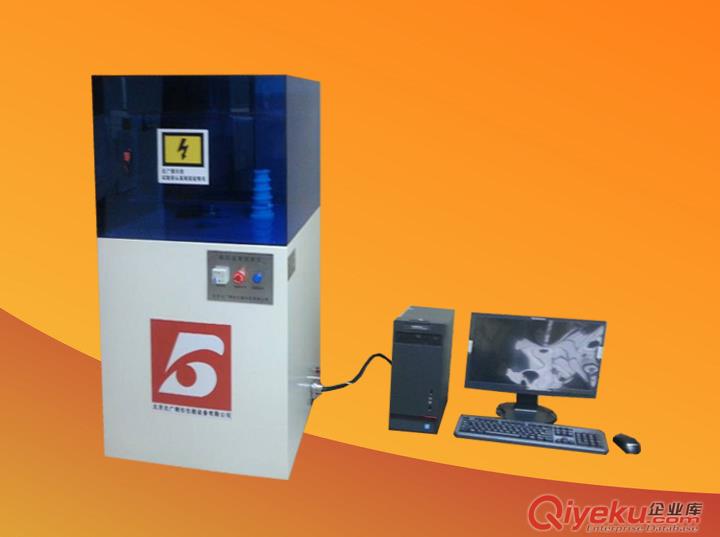

介電擊穿強度測試儀
一、安全說明：
1、介電擊穿強度測試儀設備要安裝單獨的保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人身安全,
不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。
3、增配試驗手動放電裝置，隨主機為一體化，當直流試驗過程中突然斷電，可采用手動放電進行放電，保證試驗人員的人身安全。
4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電保護等。
二、產品常規型號：
1、BDJC-10KV
2、BDJC-30KV
3、BDJC-50KV
4、BDJC-100KV
三、符合標準及適用范圍：
介電擊穿強度測試儀符合GB/T1695-2005硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗GB/T 1408-2006 絕緣材料電氣強度試驗方法 GB/T3333 電覽紙工頻電壓擊穿試驗方法 HG/T 3330絕緣漆漆膜擊穿強度測定法 GB12656 電容器紙工頻電壓擊穿試驗方法及ASTM D149 標準要求.主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試。
四、產品特點：
1、運行于WIN XP/WIN7/WIN8系統下的獨立安裝軟件，界面友好，操作簡單
2、實驗顯示曲線，數據自動儲存，自動查找
3、多種用途可以進行交、直流試驗試驗準確、可靠、安全
4、計算機控制試驗過程，自動判斷停止，自動復位
5、超壓、過流、短路、漏電、誤操作等多種保護
五、主要技術要求：
1、設備輸入電壓： 交流 50KV (普通試驗室電源均可兼容)
2、試驗電壓方式： 交流 0--50 KV ;
直流 0--20 KV
3、電器容量：10KVA
4、試驗方法：0-50KV全量程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)
5、擊穿及耐壓試驗升壓速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
2 KV/S
2.5 KV/S
3.0 KV/S (此項滿足{zx1}標準里面極快速升壓試驗要求) (此項滿足{zx1}標準里面極快速升壓試驗要求)
注：介電擊穿強度測試儀采用{zxj}的直流伺服電機加載減速機構，保證了{zx1}標準里面關于極慢速試驗和極快速試驗的{zx1}要求，（一般為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中{wy}滿足國標對于升壓速率要求的測試設備。
6、試驗方式：
直流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗
交流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗
注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。
7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。
8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。
9、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。
10、支持短時間內短路試驗要求。(其它同類產品無此功能)
11、一次試驗可以同時做5個試樣。(同類產品一次試驗只能做一個試樣)
12、電壓測量誤差： ≤ 1.5％
13、試驗電壓連續可調：0-100 KV
14、耐壓時間設定：0-6小時(可通過軟件連續設定)
六、標準配置
01 試驗主機 一臺
02 控制裝置 一套
03 試驗電極 二套(國標1408.1)
04 試驗油箱 二只
05 放電系統 一套
06 控制系統 一套
07 數據采集系統 一套
08 試驗軟件 一套 光盤
09 計算機 一套 品牌
10 噴墨打印機 一臺 品牌
11 產品使用說明書 一份
12 計量證書 一份
13 產品合格證 一份
七、整機組成：
1、升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。
2、動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。
3、檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。
4、計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。
5、試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。
八、試驗方法
1、絕緣試樣空氣中擊穿或耐壓試驗
2、絕緣試樣浸油中擊穿或耐壓試驗
3、絕緣試樣空氣中階梯擊穿或耐壓試驗
4、絕緣試樣浸油中階梯擊穿或耐壓試驗
九、注意事項
1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。
2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。
3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。
4、設備安放要平穩，安放的地面要堅固。{zh0}是水泥地面以免產生共振。
5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。
6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。
7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。
8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。
9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。
10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。
11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。
12、不要在設備運行時插拔設備的電源插頭。
