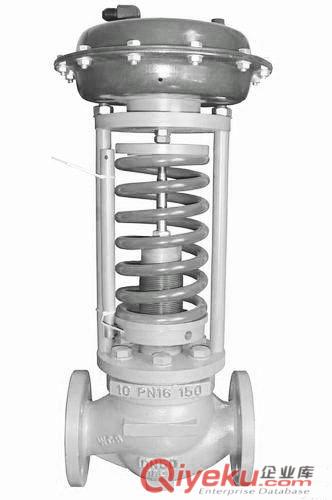

進口自力式壓力調節閥

  德國沃德WODE進口自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品。該產品的{zd0}特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調（出廠根據用戶需求的壓力設定好，貨到現場直接安裝好就能使用）。進口自力式調節閥根據各種工藝場合的需要有三種閥內件形式：1、單座自力式壓力調節閥；2、套筒自力式壓力調節閥；3、雙座自力式壓力調節閥。用戶可根據工況(壓差、溫度、介質狀態)和泄漏量要求來選擇。力式壓力調節閥根據各種工藝場合的需要有三種閥蓋型式：普通(一般場合)、長頸(壓力調節范圍大)、散熱(溫度350～550℃)。自力式壓力調節閥根據各種工藝場合的需要有三種執行機構型式：膜片(普通膜片和增強膜片)、活塞、金屬膜片(波紋管)。自力式壓力調節閥采用快開流量特性，動作靈敏，調節精度高(誤差≤10％)；該閥占據空間小(相對于重錘式減壓閥)，調節簡易，因而它廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造、民用建筑等各種設備的氣體、液體及蒸汽的減壓、穩壓(用于閥后調節)?；蛐箟骸⒎€(wěn)壓(用于閥前調節)。

德國沃德WODE進口自力式壓力調節閥由檢測執行機構、閥本體、取壓管與閥前(后)接管組成。其結構見我公司產品圖紙

a、用于控制閥后壓力的調壓閥，閥作用方式為壓閉型。

其作用原理如下：

    介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓的目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度減少，直至閥后壓力下降至設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加大，直至閥后壓力上升至設定值為止。

b、用于控制閥前壓力的調壓閥，閥作用方式為壓開型。

其作用原理如下：

介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直至閥前壓力下降至設定值為止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直是關閉的。

進口自力式調節閥主要技術參數：

公稱通徑：DN15-300mm

公稱壓力：1.0-6.4Mpa或者ANSI150LB-300LB

主要材質：ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti或根據用戶需求定制

橡膠膜片:丁腈、乙炳、氟、耐油橡膠或0Cr18Ni9Ti

壓力分段范圍KPa：15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、900～1200、1000～1500、1200～1600、1300～1800、1500～2100、(其它范圍特殊設計)

1、壓力調節范圍的確定：

壓力調節范圍的確定見上表，控制壓力應盡量選在中間期附近，壓力范圍設定越小，精度越高，因此不要人為擴大壓力設定范圍。

2、對控制閥后的自力式而言，若閥前后壓差比超過10這個范圍，建議用多級減壓閥或二個自力式串聯(閥前壓力小于0.8Mpa除外，例如指揮器操作式)。

3、公稱壓力若超過6.4Mpa，須特殊設計。

4、1kgf/cm2=100KPa。

安裝時，應注意以下幾點：

(1)冷凝器應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。

(2)取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。

(3)為便于現場維修及操作，調壓閥四周應留有適當空間，閥前后應設置截止閥與旁路手動閥

(4)調壓閥通徑過大(DN≥100時)，應有固定支架

(5)當確認介質很潔凈時，件3可不安裝

(6)自力式閥可以比管道通徑小，但過濾器和截止閥不能
