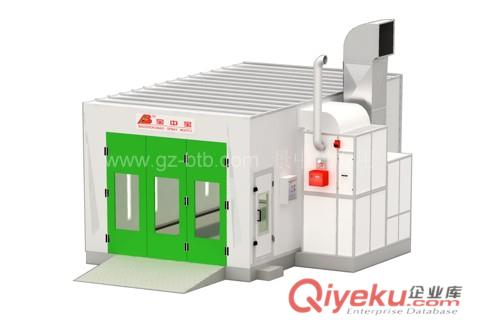

噴烤漆房 BZB-930
外尺寸: 7000×5560×3430
內尺寸: 6900×4000×2650
大門尺寸: 3000(寬)×2600(高)
尺寸單位: （mm）
總功率: 17.5（Kw）
房體系統:
   1、房體的內外板均為彩色噴涂滲鋅鋼板, 插口型聚苯乙烯EPS阻燃保溫板, 厚度為50 mm, 彩鋼板厚0.326mm, 是烤漆房專業房體墻板, 采用流水線生產一次復合成型, 并設置三開折疊式大門和側墻人行門, 大門為鈑金工藝制作, 大門、側門上均設置玻璃觀察窗, 并在側門入口配小臺階, 門扇設置壓力鎖, 解決了房內超壓問題, 整體結構密封牢固、色彩端莊, 保溫阻燃, 硬度高等優點, 配置鍍鋅頂板;
   2、地臺高300mm, 采用鍍鋅鋼板、鍍鋅模具成型拼裝結構, 配置鋼結構支架, 強度高、美觀、經久耐用, 機組可選擇進行左、右、后三面放置, 配套兩排格柵網及三排防滑花紋板;
   3、上車坡: 3件900mm寬的整上車坡, 防滑花紋板制作;
照明系統:
  烤房頂部照明共有32支36瓦飛利浦燈管及電子鎮流器組成, 在烤房底部向上0.5米處另有16支36瓦飛利浦燈管及電子鎮流器組成的腰燈, 保證充足的照明, 工作時無陰影;
  配件: 房內配置移動式軌道架、優質鋼材質制成, 方便噴涂細小配件;
送排風系統:
   1、采用引進西門子技術生產的YDW系列離心式風機, 此風機具有噪音低, 風量大, 耗能量少等優點:
    a、送風機型號YDW4.5L; 流量:12500m3/h; 全壓800Pa; 轉速: 900rpm; 功率4KW; 2臺;
    b、排風機型號YDW5.6M; 流量:20000m3/h; 全壓810Pa; 轉速: 900rpm; 功率7.5KW; 1臺;
   2、送排風柜由鍍鋅型材制作框架配套噴涂鋼板; 整套系統設置一套自動風門, 使用瑞士產10牛頓執行器, 確保內外循環準確無誤
   3、配套封閉式油箱工具柜, 可放油漆及工具;
熱循環系統:
   配備1臺意大利G20燃燒器, 并配有瑞士原裝進口自動風門; 采用1.2mm厚SUS304優質不銹鋼制作而成的熱能交換器進行熱量交換, 本系統能根據烤房內的設定溫度自動點火或關閉, 從而保證在短時間內滿足升溫要求, 該系統能節省能源, 產生內循環, 加快升溫速度;
控制系統:
   采用微電腦程序操作, 主回路設有多重保護, 自動顯示全部工作過程和故障狀態; 設有溫度時間設備、常溫噴漆、恒溫噴漆、烤漆開關、照明開關、停止開關、緊急停止開關、故障報警、累時器等;
凈化系統:
   采用精粗兩道過濾層結構: 粗效采用國產優質無紡棉, 能有效捕捉大于15μm的塵粒, 設置在發生柜進風口處, 有一活動門便于更換; 頂部{gx}過濾為荷蘭技術生產的過濾棉, 有效捕捉大于4μm的塵粒; 頂部托網采用扣入式格子網, 可調節碼仔連接, 方便更換過濾棉、結構合理、美觀; 地棉過濾為意大利技術生產的玻璃纖維棉; TSP值: ≤1.4mg/m3;
廢氣處理系統:
   在地臺底部設過濾氈進行漆霧初級處理, 環保柜內采用玻璃纖維過濾氈進行漆霧再處理后, 外加干式活性碳環保裝置進行廢氣處理, 漆霧通過活性碳過濾層過濾廢氣中的有害物質, {zh1}經排風口排出房外, 從而提供良好工作環境, 廢氣排放達到（大氣污染物綜合排放標準）GB16297-1996國家標準;
