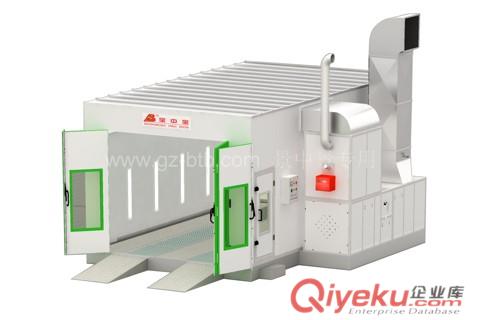

外尺寸: 7000×5360×3400
內尺寸: 6900×4000×2650
大門尺寸: 3000(寬)×2600(高)
尺寸單位: （mm）
總功率: 17（Kw）
房體系統:
   1、房體的內外板均為彩色噴涂滲鋅鋼板, 插口型阻燃巖棉保溫板, 厚度為50 mm, 彩鋼板厚0.6mm, 是烤漆房專業房體墻板, 采用流水線生產一次復合成型, 并設置三開折疊式大門和側墻人行門, 大門為鈑金工藝制作, 大門及側門上均設置玻璃鋼化玻璃觀察窗, 并在側門上設置壓力鎖, 解決了房內超壓問題, 整體結構密封牢固、色彩端莊, 保溫阻燃, 硬度高等優點, 配置鍍鋅頂板;
   2、地臺高300mm, 采用鍍鋅鋼板、鍍鋅模具成型拼裝結構, 配置鋼結構支架, 強度高、美觀、經久耐用, 機組可選擇進行左、右、后三面放置, 配套兩排格柵網及三排防滑花紋板;
　 3、上車坡: 2件600mm寬的整上車坡, 防滑花紋板制作;
照明系統:
   烤房頂部照明共有32支36瓦飛利浦燈管及電子鎮流器組成, 在烤房底部向上0.5米處另有16支36瓦飛利浦燈管及電子鎮流器組成的腰燈, 保證充足的照明, 工作時無陰影;
配件:
   1、房內配置移動式軌道架、優質鋼材質制成, 方便噴涂細小配件;
   2、配套封閉式油箱工具柜, 可放油漆及工具;
送排風系統:
   1、送、排風機各采用一臺7.5kw單進風漩渦風機, 風量: 25000m3/h,風柜采用方管型材制作框架, 面板為鋼板噴涂制成;
   2、后上進風, 排風管由優質鍍鋅鋼板, 專業設備制成的法蘭組成; 有載風速: 0.35m/s;換氣次數: 320次/h;
   3、整套系統配置一套電動風門和一套手動百葉風門, 電動風門, 使用瑞士產20牛頓執行器, 確保內外循環準確無誤, 手動風門安裝在排風口上方便調節排風量;
熱循環系統:
   配備1臺意大利G20燃燒器, 采用2.0mm厚SUS304優質不銹鋼制作而成的熱能交換器進行熱量交換, 并匹配150mm防爆口, 本系統能根據烤房內的設定溫度自動點火或關閉, 從而保證在短時間內滿足升溫要求, 該系統能節省能源, 產生內循環, 加快升溫速度;
控制系統:
   采用智能控制系統, 操作者即可一次完成整體同時工作設定, 主回路設有多重保護, 自動顯示全部工作過程和故障狀態; 設有照明開關, 溫度時間設置, 常溫噴漆, 恒溫噴漆, 烤漆開關, 緊急停止開關, 故障報警, 累計時等; 電控箱面板上設有壓差儀, 可隨時監測房內的壓力差;
凈化系統:
  采用精粗兩道過濾層結構: 粗效采用國產優質無紡棉, 能有效捕捉大于10μm的塵粒, 設置在發生柜進風口處, 有一活動門便于更換; 頂部{gx}過濾為荷蘭技術生產的阻燃型過濾棉, 有效捕捉大于4μm的塵粒; 頂部托網采用扣入式格子網, 可調節碼仔連接, 方便更換過濾棉、結構合理、美觀; 地棉過濾為意大利技術生產的玻璃纖維棉; TSP值: ≤1.4mg/m3;
廢氣處理系統:
   在地臺底部設過濾氈進行漆霧初級處理, 環保柜內采用玻璃纖維過濾氈進行漆霧再處理后, 外加干式活性碳環保裝置進行廢氣處理, 漆霧通過活性碳過濾層過濾廢氣中的有害物質, {zh1}經排風口排出房外, 從而提供良好工作環境, 廢氣排放達到（大氣污染物綜合排放標準）GB16297-1996國家標準;
