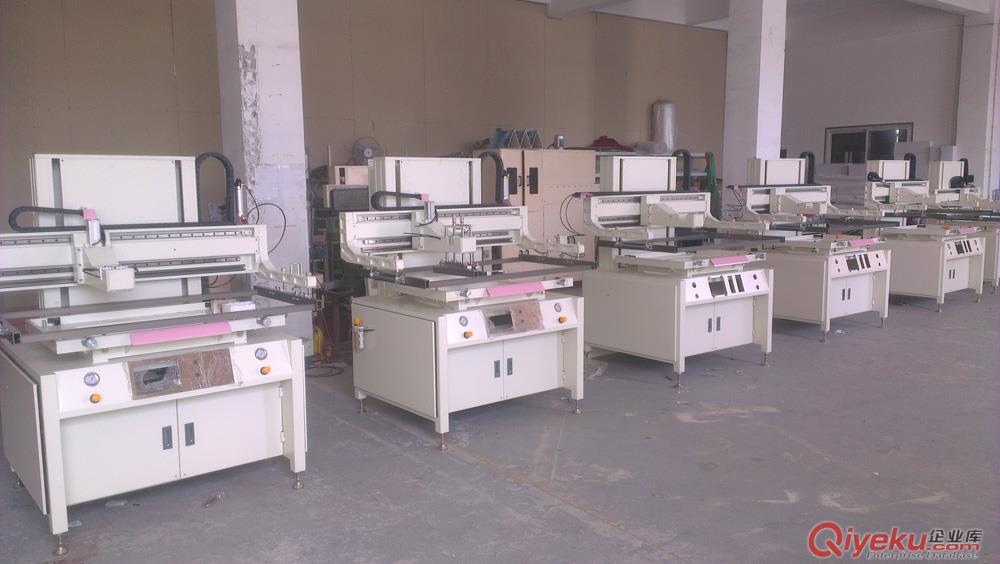

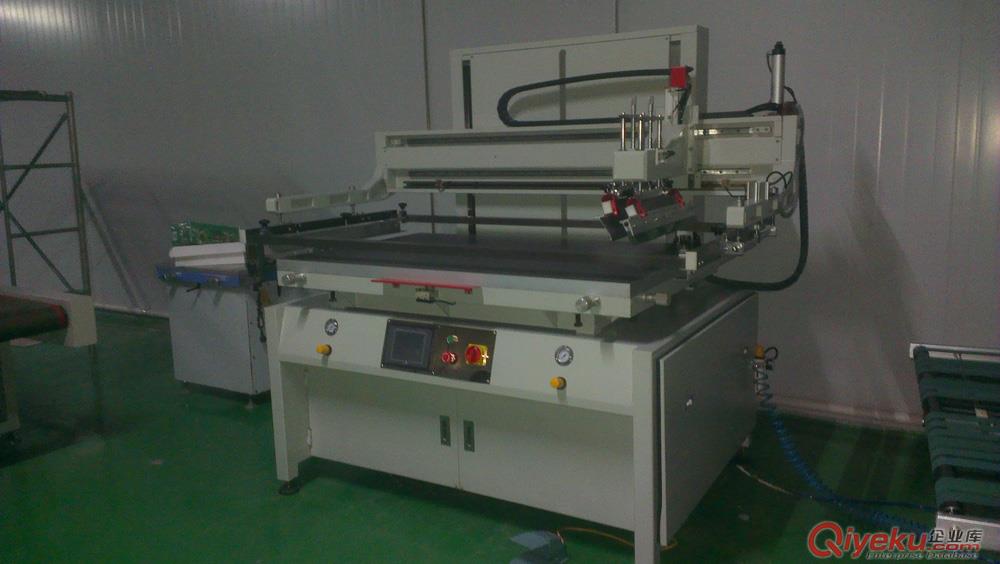

垂直升降精密平面絲印機
一、特性： 自動化程度---本機為半自動式平面絲印機，承印物的取放都以人工操作，其 它運動為自動。
? 松下PLC及全伺服控制---機械運動由PLC監控,令整機控制系統性能可靠。故障率低，維護操作方便。
? 刮覆墨運動---印刷架運動采用線形導軌導向，伺服馬達驅動，具有運動快捷平穩、重復精度高的優點。由伺服電機驅動的印刷頭運動于雙線性導軌上，印刷速度和行程可任意調節。
? 元器件---所有關鍵電器元件、氣動元件均選用進口zmpp，使整機具有高可靠性、高耐用性、低維護率的優點。
? 固定硬臂---網框的震動降低到最小，保證很高的重復印刷精度。印刷臺設有X、Y軸移動與XY平面轉動的微調并帶自鎖裝置，對位更加jq快捷。
? 適用范圍---特別適合中小型面積的薄膜、紙張、膠片、金屬、薄板型等各種材質印件之平面印刷。如：玻璃、亞克力、薄膜開關、印刷電路版、轉寫紙、銘牌、標牌、飾版等。
二、主要技術參數
|
型 號
|
YCP-4560
|
YCP-6080
|
YCP-80120
|
|
工作臺尺寸
|
600 X 800mm
|
700 X 1000mm
|
900 X 1400mm
|
|
{zd0}印刷尺寸
|
450 X 600mm
|
600 X 800mm
|
800 X1200mm
|
|
{zd0}網框尺寸
|
700 X 1000mm
|
900 X 1200mm
|
1100 X 1650mm
|
|
印刷厚度范圍
|
0 ~ 40mm
|
|
工作臺X、Y軸微調量
|
±10mm
|
|
{zg}印刷效率
|
1100 pcs / hour
|
1000 pcs / hour
|
800 pcs / hour
|
|
操作壓力
|
5 ~ 6bar
|
7 bar
|
|
壓縮空氣耗量
|
35 L/min
|
40 L/min
|
|
網框升降驅動形勢
|
伺服電機升降
|
|
機械重復精度
|
± 0.02mm
|
|
適用電源
|
380V / 50Hz
|
|
機器總功率
|
2KW
|
3KW
|
3.5KW
|
|
機器尺寸(mm)
|
1300 x 970 x 1800mm
|
1500 x 1080 x 1800mm
|
1950 x 1350 x 1730mm
|
|
機器重量
|
850kg
|
1000kg
|
1300kg
|
