TH型斗式提升機是我廠基于型斗式提升機研制的新產品，與其相比，具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合垂直斗式提升機該標準等效，牽引用園環鏈符合礦用高強度圓環鏈。
1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍
2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；
3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。
本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于噸/米 3 的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。
TH型斗式提升機有兩種料斗
zh型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。
本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重
量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可xc安裝應力。本機{zd0}輸送量365m3/h,{zd0}提升高度為
50m。

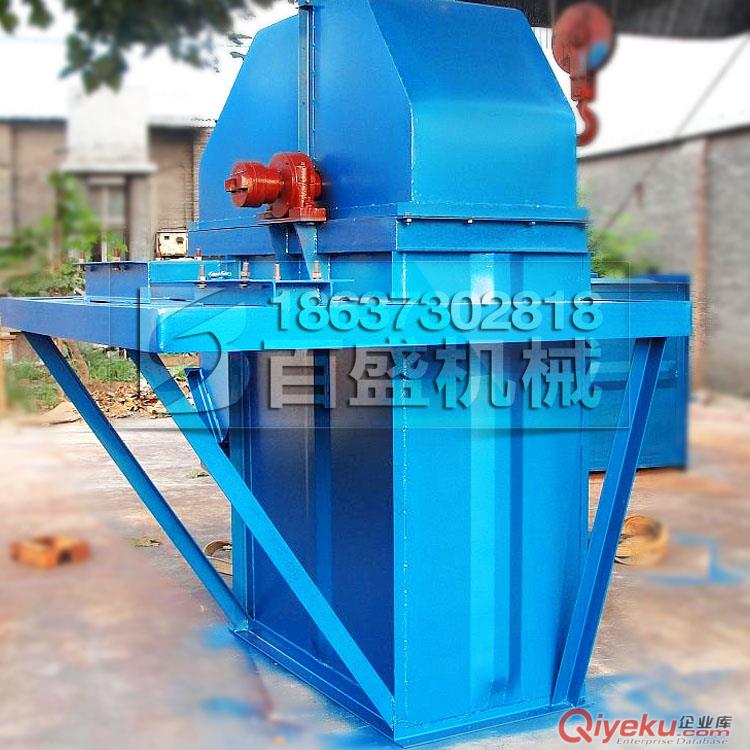

TH型斗式提升機結構型式圖如下：
|
提升機型號規格
|
TH160
|
TH200
|
TH250
|
|
料斗形式
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
|
輸送量({bfb})米3/時
|
15.77
|
24.97
|
17.87
|
28.6
|
31.43
|
48.19
|
|
料斗
|
（料斗容積盛水)升
|
1.2
|
1.9
|
1.5
|
2.4
|
3.0
|
4.6
|
|
料斗間距(毫米)
|
500
|
|
鏈條
|
圓鋼直徑節距（毫米)
|
14*50
|
|
單條破斷載荷千牛頓)
|
≥190
|
|
傳動鏈輪轉速(轉/分)
|
69.71
|
63.22
|
44.11
|
|
輸送物料{zd0}塊度(毫米)
|
20
|
25
|
30
|
注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為{bfb}填充。
|
提升機型號規格
|
TH315
|
TH400
|
TH500
|
TH630
|
|
|
料斗形式
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
|
輸送量({bfb})米3/時
|
35
|
59
|
58
|
94
|
73
|
118
|
114
|
185
|
|
料斗
|
料斗容積(盛水)升
|
3.75
|
6.0
|
5.9
|
9.5
|
9.3
|
15.0
|
14.6
|
23.6
|
|
料斗間距(毫米)
|
512 688
|
<
|
|
鏈條
|
圓鋼直徑*節距(毫米)
|
θ18*64 θ22*86
|
|
|
單條破斷載荷(千牛頓)
|
≥320 ≥480
|
|
|
單位長度牽引件重量(公斤/米)
|
25.64
|
26.58
|
31.0
|
31.9 41.5
|
44.2
|
49.0
|
52.3
|
|
傳動鏈輪轉速(轉/分)
|
42.5
|
37.6 35.8
|
31.8
|
|
|
輸送物料{zd0}塊度(毫米)
|
35
|
40 50
|
660
|
|
