信號處理電路在磁致伸縮位移傳感器中，信號處理電路用于對扭轉波信號進行接收和處理，提取位置信號。信號處理電路采用集成的儀用差分放大芯片進行高共模抑制比放大。經過放大后的信號，通過高速比較器jq提取回波信號。提取到回波信號的同時，向高速計時電路輸出停止計時信號f5，并輸出回波到達信號f8通知中央處理單元。
Germanjet磁致伸縮位移傳感器的靈敏度：靈敏度是指位移傳感器在穩態工作情況下輸出量變化△y對輸入量變化△x的比值。它是輸出一輸入特性曲線的斜率。如果傳感器的輸出和輸入之間顯線性關系，則靈敏度S是一個常數。否則，它將隨輸入量的變化而變化。靈敏度的量綱是輸出、輸入量的量綱之比。例如，某位移傳感器，在位移變化1mm時，輸出電壓變化為200mV，則其靈敏度應表示為200mV/mm。當傳感器的輸出、輸入量的量綱相同時，靈敏度可理解為放大倍數。提高靈敏度，可得到較高的測量精度。但靈敏度愈高，測量范圍愈窄，穩定性也往往愈差。
高速計時電路在磁致伸縮位移傳感器中，高速計時電路用來對扭轉波的傳播時間進行jq的計時。該電路接收信號激勵發生電路輸出的啟動計時信號f2，并作計時處理;接收信號處理電路輸出的停止計時信號f5，并作停止計時處理;接收中央控制單元輸出的時間讀取請求信息f7，并根據該信息輸出時間值信息f3給中央控制單元。該時間正比于磁環與傳感器頭部之間的距離。于是可以利用該時間間接獲得磁環的jq位置。
INTRODUCTION:

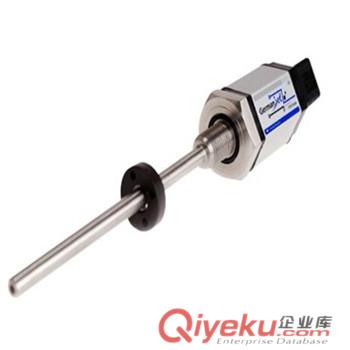

德敏哲 19系列H型 磁致伸縮位移傳感器
適用于內置油缸安裝
特點：19系列H型磁致伸縮位移傳感器耐壓外管與六角法蘭為{bfb}不銹鋼，可以直接安裝進液壓缸里。電子部份與耐壓外管為模塊組裝設計，即兩者可wq分離。現場更換出電子部分非常簡單，wq不用先撤液壓。此設計減少重置液壓缸時間，大大提高生產效率
19系列H型磁致伸縮位移傳感器(適用于內置油缸安裝)
19系列P型磁致伸縮位移傳感器(適用于外置機床表面安裝)
19系列D型磁致伸縮位移傳感器(適用于U-形吊環油缸內安裝)
19系列磁致伸縮位移傳感器為新開發的數碼智能型磁致伸縮位移傳感器。是采用非接觸式磁致伸縮測量技術。此技術能提供高速、高精準、直接和{jd1}值的位移輸出。非接觸式設計不但方便安裝，而且能xc所有工作磨損而帶來的誤差。
19系列磁致伸縮位移傳感器特別針對苛刻環境應用設計，如煉油、化工、發電、制藥等。除了基本的模擬量的電壓和電流信號輸出外，還提供更為豐富的通信接口包括數字量的SSI和Start/Stop，現場總線的CANbus和Profibus-DP等。
一個專業的傳感器系列，為用戶提供簡單、直接的位置反饋信號，節省成本，提升生產效益。輸出模式包括：
●模擬的電壓與電流
●Start/Stop信號
●SSI同步串行數字
●CANbus
●Profibus
19系列磁致伸縮位移傳感器特別針對苛刻環境應用設計，如煉油，化工，發電，制藥等。除了基本的模擬量的電壓和電流信號輸出外，還提供更為豐富的通信接口，包括數字量的SSI和Start/Stop,現場總線CANBus和Profibus等。
H型適用于內置液壓油缸位移傳感器安裝
耐壓外管與六角法蘭為{bfb}不銹鋼，可以直接安裝進液壓缸里。電子部分與耐壓外管為模塊組裝設計，即兩者可wq分離?，F(xiàn)場更換出電子部分非常簡單，wq不用先撤液壓。此設計減少重置液壓缸時間，大大提高生產效率。
Germanjet以高度現代化和自動化的生產流程來保證磁致伸縮位移傳感器精度與品質。通過分析來自全球客戶的不同需求，以{zg}xjb為客戶提供合適的產品和優質服務是我們的至高目標。為了實現這一目標，我們不斷的投資用于磁致伸縮位移傳感器研發，我們使用環保的生產方法和工具，使所有的業務流程、戰略符合環境、社會和行業技術要求。這是我們的企業理念，也是我們能夠達到{jd0}技術，迎接更高挑戰的先決條件。
波導絲在磁致伸縮位移傳感器中，波導絲采用磁致伸縮材料制作，可以是Ni-Fe-Co系列磁致伸縮材料或者Fe-Ga合金絲或者Terfenol-D，其化學式為Tb0.27Dy0.73Fe1.95。波導絲連接在信號激勵發生電路和信號處理電路之間，其在受到激勵脈沖信號f1時，會在磁環的位置產生磁致伸縮效應，產生扭轉波信號f4給信號處理電路。
