落地式自動點膠機
PY-500AD
一：產品簡介

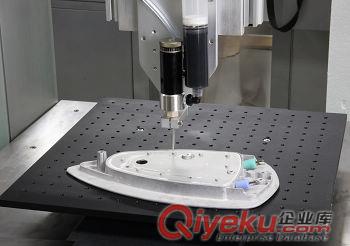

落地式自動點膠機又稱點膠機，打膠機，滴膠機，涂膠機等，是一款針對精密工件、大工件自動涂膠的控膠系統，一般適用于電子線路板，汽車電子鑄件及家電產品等，其可代替人工在各種平面或曲面的產品上進行高精度的快速打點、畫線、畫圓等點膠作業，并具備吐膠定量精度高、重復性好等特點。
二：技術參數：
|
設備型號
|
PY-500AD
|
|
工作范圍
|
500(X)╳500(Y)╳100(Z)mm
|
|
{zd0}速度
|
500mm/sec
|
|
解析度
|
0.01mm
|
|
重復精度
|
±0.03mm
|
|
操作系統
|
工業工控機
|
|
傳動方式
|
伺服電機+絲桿滑軌
|
|
工作電源
|
AC220V 50-60HZ 0.5KW
|
|
機器尺寸
|
1850╳980╳1650
|
|
設備重量
|
約350KG
|
|
工作環境
|
濕度：20-90%度， 溫度0-40℃度
|
三：主要配置：
|
配件名稱
|
單位
|
數量
|
備注
|
|
驅動馬達
|
套
|
3
|
微步進馬達
|
|
點膠閥門
|
臺
|
1
|
可選配
|
|
運動控制器
|
套
|
1
|
點膠控制器
|
|
點膠機軟件
|
套
|
1
|
自主研發
|
|
膠桶
|
套
|
1
|
2600ml硅膠專用桶
|
|
光纖感應器
|
個
|
4
|
歐姆龍
|
|
導軌絲桿
|
條
|
1
|
上銀HIWIN
|
|
直線導軌
|
套
|
6
|
HIWIN
|
|
點膠治具
|
套
|
1
|
定制可調治具
|
四：機器性能：
1.中文鍵盤操作，專業的點膠軟件，操作簡單，易學易懂；
2.具有畫點,線,面,弧,圓.不規則曲線連續補間及三軸聯動等功能；
3.軟體具有區域陣列，平移旋轉運算等功能；
4.膠量大小粗細、涂膠速度、點膠時間、停膠時間皆可參數設定、出膠量穩定,不漏滴膠；
7.依制程需要,可加裝工作臺定位PIN、膠槍或底板加熱控溫裝置
8.適用流體點膠，包括紅膠，環氧樹脂、導電膠及硅膠等流體膠液；
9. 三軸全采用雙導軌機械臂，Z軸采用剎車馬達，大大增加了設備的穩定性和運動精度；
五：應用行業
1.半導體封裝
2.PCB電子零件固定及保護
3.LCD玻璃機板封裝粘接
4.移動電話機板涂布或按鍵點膠
5.揚聲器/喇叭/音箱點膠
6.電池盒點膠封合
7.汽械車零件涂布
8.五金零件涂布接著
9.定量氣體、液體填充涂布、芯片邦定.
六：包裝方式
包裝方式：一般包裝；
注意事項：
該產品為精密儀器設備，勿擠壓
、勿倒置
、勿碰撞
、勿雨淋
等。
七：售后服務
1.自購買本機之日起，一年保修，終身維護；
2.在正常使用情況下，一年內若有質量問題，一律免費修理以及免費更換，但如果是用戶操作不當，使機器超負荷、發生碰撞等問題而造成機器損壞，本公司會提供相應服務，可一切費用由用戶承擔；
3.機器相關耗材配件不在服務范圍內；
4.如機器電機、馬達等重要部件，免費保修一年，若出現質量問題，并且自行維修困難，可將機器郵寄到我公司，您將得到免費的維修；（因用戶操作不當損壞的，將收取用戶相應的費用）
5.對于超過保修期的機器，若機器出現損壞，仍可以將機器郵寄到我公司進行相應的維修服務，但需要用戶承擔個別部件的成本費；
6.無特殊情況下，機器款到7天內發貨，如有質量問題需調換，一切費用都由我公司承擔；
7.收貨時請您務必當著送貨人員的面拆開驗貨并經確認無誤后再簽名簽收。如機器外表面有明顯的因摔、撞、擠、壓引起的損傷，請務必讓送貨人員將不良情況注在簽收單上且拒收，并馬上給我們電話聯系，以保證您的利益，否則，公司當您收到的貨是完好的。然而，若您未能做到當面拆包驗貨（注意：代簽收的也視為本人親自簽收），而等送貨人員離開后再聯系反映機器及配件有丟失，數量不符，損壞嚴重等問題，我公司恕不負責，因此，為了保障您的利益，請務必當面拆包驗貨；
8.我公司為購買者提供zaq最便捷的運輸服務。此外，非我公司授權銷售的機器，如遇質量問題，我公司概不負責。
9.提供7天×24小時電話技術咨詢及工藝指導；
10.設備保修期內提供設備軟件免費升級及有償設備升級改造；
八：注意事項
1.本設備采用的供電電源含有高壓，在沒有專業人員指導的情況下，切忌自行打開設備的外殼。
2.機器設備外殼必須可靠接地，否則將會產生無法預料的后果!
3.本設備沒有可以自行檢修的配件，在未得到本公司授權情況下，請不要隨便更換零配件，否則，將不予保修。
4.請仔細閱讀使用說明書，并正確使用機器，如果未按照本說明書所介紹的操作步驟進行操作，則由此產生的傷害及零部件損壞將由用戶自行負責
5.請注意遵守相關法律。
九：交易流程
選擇商品-確認產品-付款發貨-收貨驗收-安裝調試-完成交易；
