48V 30A通信電源整流模塊R48-1800A

一、型號說明

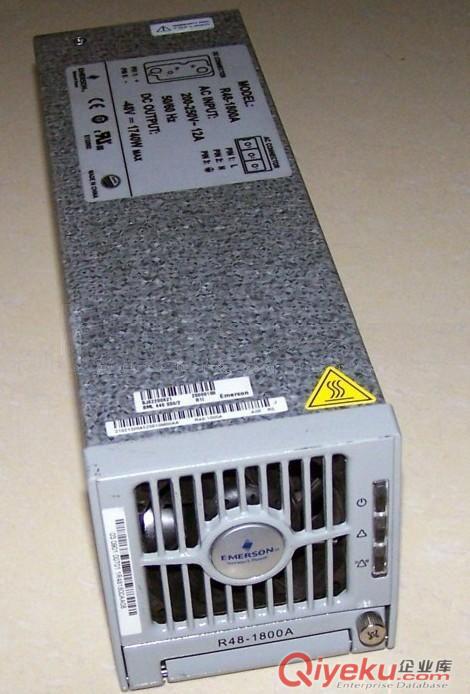

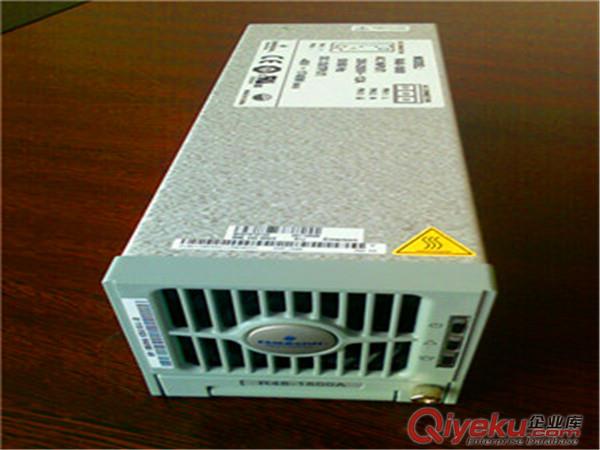

R48-1800A艾默生通信電源整流模塊，標稱輸出電壓48V,標稱輸出電流30A，適用于艾默生PS48120-2/1800 ,PS48300/1800,PS48300-3B/1800通信電源系統中。

45℃時，輸出功率與輸入電壓關系說明：

176Vac輸入，模塊{zd0}輸出功率為100％額定功率，即1740W；

110Vac輸入，模塊{zd0}輸出功率為50％額定功率，即1050W；

85Vac輸入，模塊{zd0}輸出功率為44.4％額定功率，即800W。

4．輸出負載特性

輸入電壓176Vac～300Vac時，模塊{zd0}輸出功率為1740W。

當負載繼續增大，輸出電壓將下降，輸出電壓在52.7V～58V時，輸出功率恒定，{zd0}為1740W，即輸出電壓為58V時，{zd0}輸出電流為30A；輸出電壓為52.7V時，{zd0}輸出電流為33 A。其輸出電壓與輸出電流的關系如圖1-6所示。

5．溫度限功率

模塊正常輸入狀態下，在－20℃～45℃工作溫度區間，可以正常工作并且達到{zd0}輸出功率1740W；在其它溫度區間則限功率輸出，如下表所示：

模塊溫度限功率說明

溫度范圍

輸出功率

－40℃～－20℃

可以正常啟動并連續工作

－20℃～45℃

正常工作，可輸出1740W

45℃～55℃

線性限功率到1450W

55℃～65℃

線性限功率到1160W

65℃～70℃

線性限功率到0W

6．輸出限流點調節

通過外部監控模塊，整流模塊的限流點在42.0V～58.0V范圍內可調，步長0.1A。在額定輸入條件下，正常輸出電壓范圍（42V～58V）內整流模塊的輸出限流點與監控設定值的誤差不大于±1A。

7．輸出電壓調節

通過外部監控模塊，整流模塊的輸出電壓能連續調整，調整范圍為42V～58V，調整精度為±0.1V。

8．風扇控制

正常工作時，風扇的轉速隨模塊溫度的升高而提高，直到滿轉。

交流過/欠壓時，風扇停止轉動。

9．監控性能

整流模塊有內置先進的數字化信號處理器DSP，監測和控制整個模塊的運行，并通過CAN總線與外部監控模塊通訊。具體包括：

1）可以通過監控模塊控制整流模塊開/關機，設置模塊輸出電流緩起功能和過壓保護復位模式。

2）可以通過監控模塊調整整流模塊的輸出電壓、過壓點、電流步進時間、限流點。

3）向監控模塊發送輸入電壓、輸出電壓、輸出電流、限流點、溫度、過壓點；

4）向監控模塊發送開/關機狀態、輸入保護、內部PFC過/欠壓保護、過溫保護、過壓關斷故障、風扇故障、溫度限功率、輸入限功率，電流不平衡。

四、故障保護

1．輸入過/欠壓保護

當輸入電壓小于80Vac±5Vac或者大于305Vac±5Vac，保護指示燈（黃燈）亮，模塊將停止工作、無輸出。輸入電壓恢復到97.5～295Vac范圍以內，整流模塊自動恢復為正常工作。

過壓保護事件發生時模塊會上報監控模塊。

2．輸出過壓保護

整流模塊有輸出過壓硬件保護和輸出過壓軟件保護，硬件過壓保護點為59.5V±0.5V之間，硬件過壓保護后需要人工干預才可以開機。軟件保護點可以通過監控模塊設置，設置范圍為56～59V，要求比輸出電壓高0.5V以上，出廠默認值為59V。

軟件過壓保護模式可以通過監控模塊選擇：

1）一次過壓鎖死模式

當整流模塊發生軟件過壓，整流模塊關機并保持，需要人工干預方可恢復；

2）二次過壓鎖死模式

整流模塊軟件保護后，關機5秒鐘內重新開機，如果在設定時間內（默認為5分鐘，可以通過監控模塊設置）發生第二次過壓，整流模塊則關機并保持，需要人工干預方可開機。人工干預方法：可以通過監控模塊復位整流模塊，也可以通過從電源系統上脫離整流模塊來復位。

過壓故障發生時，模塊上報故障信號給監控模塊進行相應處理。

3．過溫保護

在模塊的進風口被堵住、環境溫度過高或者風扇故障等原因?qū)е履K內部溫度達到98℃時，模塊面板的保護指示燈（黃燈）亮，模塊將停止工作、無輸出。當異常條件qc，模塊內部的溫度恢復正常后，模塊將自動恢復為工作，過溫告警消失。

過溫保護發生時，模塊上報告警信號給監控模塊進行相應處理。

4．PFC輸出過/欠壓保護

當模塊內部母線電壓超過過/欠壓保護點時，模塊將自動關機保護，模塊無輸出，并且模塊面板的保護指示燈（黃燈）亮。

PFC輸入過壓保護發生時，模塊上報告警信號給監控模塊進行相應處理。

5．風扇故障保護

當風扇發生故障時，模塊將產生風扇故障告警，模塊面板上的故障指示燈（紅燈）閃爍，模塊關機、無電壓輸出。故障xc后，可自動恢復為正常工作。

故障事件發生時，模塊上報告警信號給監控模塊進行相應處理。

6．短路保護

整流模塊采用恒流保護模式，在輸出短路的情況下，模塊輸出電流保持恒定，電流≤33A，有效地保護自身和外部設備；當短路故障消失后，模塊自動恢復工作。

7．輸出電流不平衡

當多個整流模塊在系統并聯使用，均流誤差大的模塊能自動識別，并點亮模塊面板上的保護指示燈（黃燈）；

系統上模塊的平均電流＞6A而模塊的電流小于1A時，判斷為嚴重不均流故障，紅燈亮；同一系統上有兩個或以上相同ID的模塊時，紅燈亮。

如果模塊輸出電流發生嚴重不平衡時，均流誤差大于5A且模塊無輸出的模塊能自動識別，并點亮模塊面板上的故障指示（紅燈）。

故障xc后，可自動恢復為正常工作。

故障事件發生時，模塊上報告警信號給監控模塊進行相應處理。

8．后臺通訊中斷

模塊發生通訊中斷后，模塊面板的保護指示燈（黃燈）閃爍。當模塊通訊恢復后，模塊面板的保護指示燈（黃燈）恢復正常。當模塊通訊正常后，模塊自動恢復工作。

為了保護蓄電池，當模塊通訊故障后，模塊的輸出電壓變化到53.5V（根據實際需要，可以預先設置不同電壓）

R48-1800A艾默生通信電源整流模塊，標稱輸出電壓48V,標稱輸出電流30A，適用于艾默生PS48120-2/1800,PS48300/1800,PS48300-3B/1800通信電源系統中

R48-1800A、R48-2900U、R48-5800A艾默生通信電源整流模塊日常故障處理方法

R48-1800A艾默生通信電源整流模塊日常維護注意實現

1、整流模塊故障

整流模塊常見故障表現有：綠色燈（電源指示燈）滅、黃色燈（保護指示燈）亮、黃色燈閃亮，紅色燈（故障指示燈）亮，紅色燈閃亮。

2、更換整流模塊風扇

當風扇因故障不轉時，需更換新的風扇。風扇和面板的拆卸方法如下：

1) 用十字螺絲刀將固定前面板的3個螺釘從固定孔里拆下，將前面板拔出；

2) 拔下風扇的電源線，拿走風扇，并更換新風扇；

3) 將風扇電源線插入風扇電源插座，將風扇吹風的方向?qū)?zhǔn)機箱內部標簽方向，裝入風扇，裝上前面板并用3 個螺釘將前面板固定

3、更換整流模塊

對于整流模塊，除更換風扇外，建議不要做其它任何維修工作。整流模塊故障后，請按如下步驟更換：

1) 檢查新整流模塊，看是否有明顯的運輸損壞。

2) 松開R48-1800A 整流模塊的把手固定螺釘。抓住故障整流模塊的把手將模塊往外拉，即可將模塊抽出機架。此時請

3) 盡量小心，剛剛退出工作的模塊外殼表面溫度還很高，注意抓緊模塊以免跌落損壞。

4) 抓住新整流模塊把手，緩慢將模塊推進到機柜，確保輸入、輸出插座連接良好。模塊運行指示燈經過短時延遲后會

5) 發光，風扇運轉。

6) 檢查新的整流模塊工作是否正常。包括：監控模塊是否能識別新整流模塊；是否和其他整流模塊均流；當重新拔出

7) 該整流模塊時，觀察監控模塊上是否有相應告警。若各項檢驗都正確，則更換上的整流模塊運行正常。

8) 將把手推進前面板以固定該整流模塊。固定R48-1800A 整流模塊的把手固定螺釘。
