環境條件
|
工作溫度
|
-5～40℃
|
|
儲存溫度
|
-40～70℃
|
|
相對濕度
|
5～95％RH
|
|
海拔高度
|
≤2000m（超過需降額使用）
|
|
其它
|
沒有導電塵埃和腐蝕性氣體，沒有爆炸危險
|
|
交流輸入
|
輸入制式
|
三相五線制
|
|
額定輸入相電壓
|
220V
|
|
輸入電壓范圍
|
85～300Vac
|
|
輸入交流電壓頻率
|
45～65Hz
|
|
{zd0}輸入電流
|
≤40A（170V輸入）
|
|
功率因數
|
≥0.99
|
|
直流輸出
|
輸出直流電壓
|
42.2～57.6Vdc
|
|
輸出直流電流
|
0～300A
|
|
穩壓精度
|
≤1％
|
|
效率
|
≥88％
|
|
峰峰值雜音電壓
|
≤200mV（0～20MHz）
|
|
電話衡重雜音電壓
|
≤2mV（300～3400Hz）
|
|
寬頻雜音電壓
|
≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz）
|
|
離散雜音
|
≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）；
≤1mV（0.5MHz～30MHz）
|
|
交流輸入告警和保護
|
交流輸入過壓告警點
|
缺省值280±5Vac，監控模塊可設
|
|
交流輸入過壓告警恢復點
|
缺省值270±5Vac，低于交流輸入過壓告警點10Vac
|
|
交流輸入欠壓告警點
|
缺省值180±5Vac，監控模塊可設
|
|
交流輸入欠壓告警恢復點
|
缺省值190±5Vac，高于交流輸入欠壓告警點10Vac
|
|
直流輸出告警和保護
|
直流輸出過壓保護點
|
缺省值59.0±0.2 Vdc
|
|
直流輸出過壓告警點
|
缺省值58.5±0.2Vdc 監控模塊可設
|
|
直流輸出過壓告警恢復點
|
缺省值58.0±0.2Vdc 低于過壓告警點0.5Vdc
|
|
直流輸出欠壓告警點
|
缺省值45.0±0.2Vdc 監控模塊可設
|
|
直流輸出欠壓告警恢復點
|
缺省值45.5±0.2Vdc 高于欠壓告警點0.5Vdc
|
|
負載下電動作點
|
缺省值44.0±0.2Vdc 監控模塊可設
|
|
電池保護動作點
|
缺省值43.2±0.2Vdc 監控模塊可設
|
|
整流模塊
|
均流特性
|
整流模塊可以并機工作，并具有按負載均分負載能力，其不平衡度應優于±3％的輸出額定電流值；測試電流范圍10％～100％額定電流
|
|
輸入限功率（45℃）
|
176Vac輸入，模塊{zd0}輸出功率為100％額定功率，即1740W
110Vac輸入，模塊{zd0}輸出功率為50％額定功率，即1050W
85Vac輸入，模塊{zd0}輸出功率為44.4％額定功率，即800W
|
|
過壓保護方式
|
整流模塊有輸出過壓硬件保護和輸出過壓軟件保護，硬件過壓保護點為59.5V±0.5V之間，硬件過壓保護后需要人工干預才可以開機。軟件保護點可以通過監控模塊設置，設置范圍為56～59V（要求比輸出電壓高0.5V以上，出廠默認值為59V）
軟件過壓保護模式有兩種，可以通過后臺維護軟件選擇：
1．一次過壓鎖死模式
當整流模塊輸出達到軟件保護點后，整流模塊關機并保持，需要人工干預方可恢復工作；
2．二次過壓鎖死模式
整流模塊軟件保護后，關機5秒鐘內重新開機，如果在設定時間內（默認為5分鐘，可以通過監控模塊設置）發生第二次過壓，整流模塊則關機并保持，需要人工干預方可開機。人工干預方法：可以通過監控模塊復位整流模塊，也可以通過從電源系統上脫離整流模塊來復位
|
|
輸出緩啟功能
|
模塊開機瞬間，輸出電壓可緩慢上升，上升時間可以設置
|
|
風扇轉速可設
|
模塊的風扇轉速可以設置成自動調節，也可以設置為全速
|
|
溫度限功率
|
45℃環境溫度以下，模塊可以滿功率1740W輸出；
45℃環境溫度以上，模塊輸出采用線性限功率，其中：
55℃環境溫度，模塊輸出功率1450W；65℃環境溫度，模塊輸出功率1160W；
70℃環境溫度，模塊輸出功率為零
|
|
EMC指標
|
傳導發射
|
Class A 參考標準：EN55022
|
|
輻射發射
|
|
EFT
|
Level 4 參考標準：EN61000-4-4
|
|
ESD
|
Level 3 參考標準：EN61000-4-2
|
|
浪涌
|
Level 4 參考標準：EN61000-4-5
|
|
輻射抗擾性
|
Level 2 參考標準：EN61000-4-3
|
|
傳導抗擾性
|
Level 2 參考標準：EN61000-4-6
|
|
抗雷擊特性
|
交流側抗雷擊特性
|
交流輸入側能承受模擬雷電沖擊電壓波形為10/700μs，幅值為5kV的正負極性沖擊各5次；模擬雷電沖擊電流波形為8/20μs，幅值為20kA的正負極性沖擊各5次，并可承受8/20μs模擬雷電沖擊電流40kA、1次。每次檢驗沖擊間隔時間不小于1min
|
|
直流側抗雷擊特性
|
直流側能承受模擬雷電沖擊電流波形為8/20μs，幅值為10kA的沖擊一次
|
|
其它
|
安規
|
符合EN60950標準
|
|
噪聲
|
在周圍環境溫度為25℃時，不大于55dB（A）
|
|
絕緣電阻
|
在溫度處于15～35℃，相對濕度≤90％RH的環境中，施以試驗直流電壓500V，交流電路和直流電路對地，交流部分對直流部分的絕緣電阻均不低于10MΩ
|
|
絕緣強度
|
測試時應臨時取下防雷單元、監控模塊以及整流模塊，交流回路對直流回路應能承受50Hz、有效值為3000Vac的交流電壓后一分鐘，漏電流≤10mA，無擊穿無飛弧現象。
交流回路對地應能承受50Hz、有效值為2500Vac的交流電壓后一分鐘，漏電流≤10mA，無擊穿無飛弧現象。直流電路對地應能承受50Hz、有效值為1000Vac的交流電壓一分鐘，漏電流≤10mA，無擊穿、無飛弧現象。
不與主回路直接連接的輔助電路應能承受50Hz，有效值為500Vac的交流電壓一分鐘，漏電流≤10mA，無擊穿無飛弧現象
|
|
MTBF
|
200 000hr
|
|
ROHS要求
|
滿足RoHS指令中R5的要求
|
|
機械參數
|
尺寸（mm）
|
機柜
|

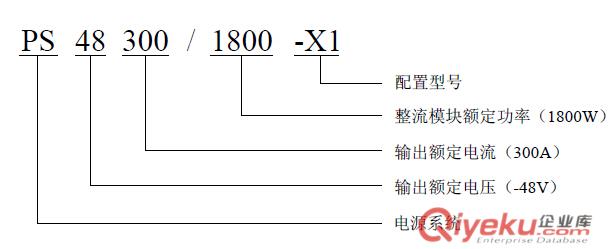

PS48300/1800-X1及PS48300/1800-X6：600（寬）×600（深）×1600（高）
PS48300/1800-X2及PS48300/1800-X3：600（寬）×600（深）×2000（高）
|
|
監控模塊M500D
|
87（高）×85（寬）×287（深）
|
|
整流模塊R48-1800A
|
87.9mm（高）×85.3mm（寬）×272mm（深）
|
|
重量（kg）
|
機柜（不包括整流模塊和監控模塊）
|
PS48300/1800-X1及PS48300/1800-X6≤130
PS48300/1800-X2及PS48300/1800-X3≤150
|
|
監控模塊M500D
|
0.76
|
|
整流模塊R48-1800A
|
≤2.0
|
