·產品用途：
該設備主要適用于16-240MM2中大截面的電纜自動成圈之用。
·規范性能：
A: 人機接口操控，由屏幕直接控制，操作更方便。
B: Intelligent系統可控制卷線速度，線卷長度、警告系統、線速調整、米到停車、緊急停機及重新設定等功能。
C: 電源：AC 380V，三相，50Hz(中國)，可按客戶需求定制：220v、415等電壓源。
D: 操作方向：左手機﹙從右手方向進線﹚。
E: 適用線徑：Φ8～Φ25mm中大截面電纜。
F: 成圈速度：150M/min Max（{zg}）。
G: 全機電氣回路控制：采用微電腦可編程控器。


·設備組成：

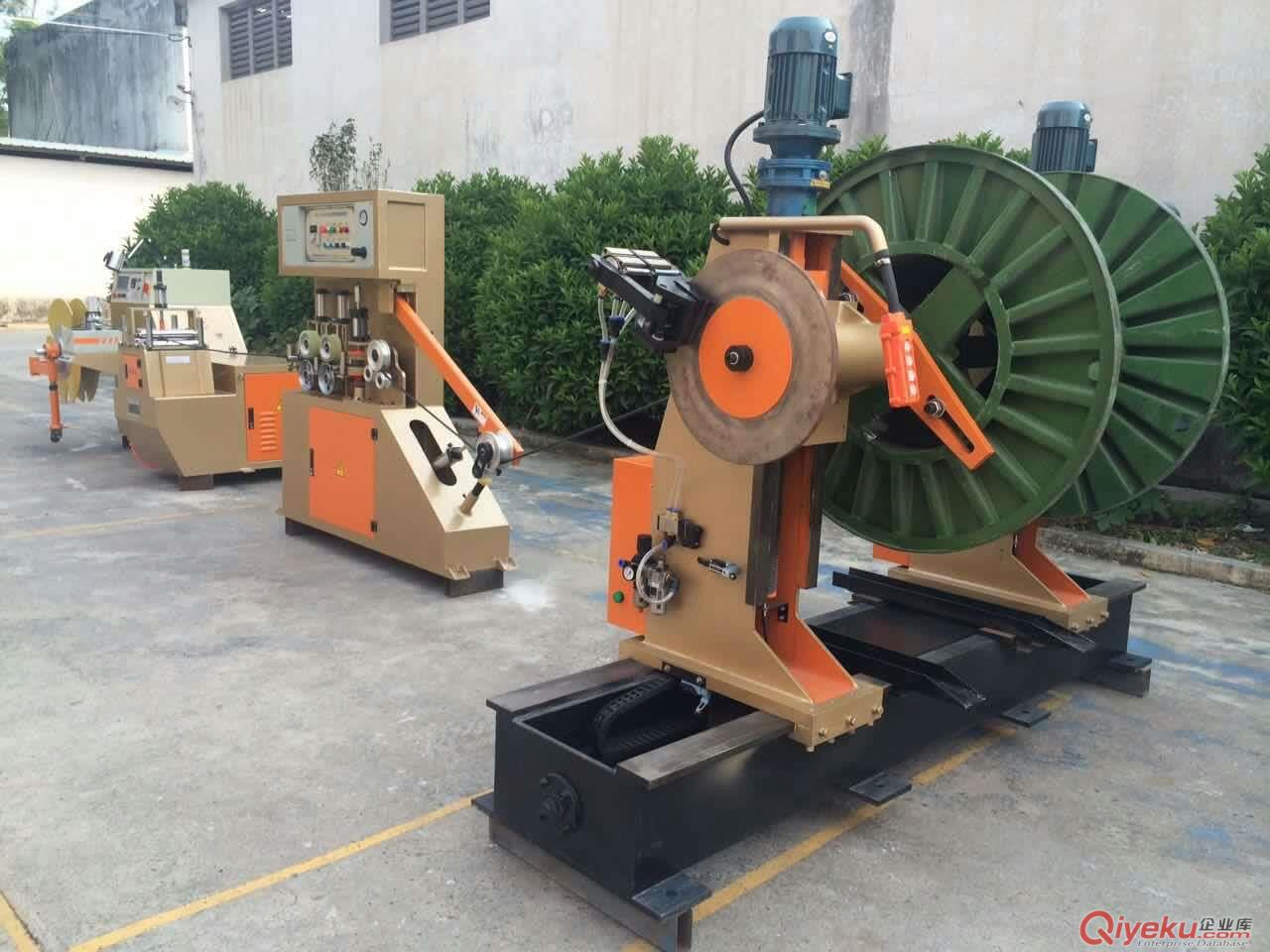

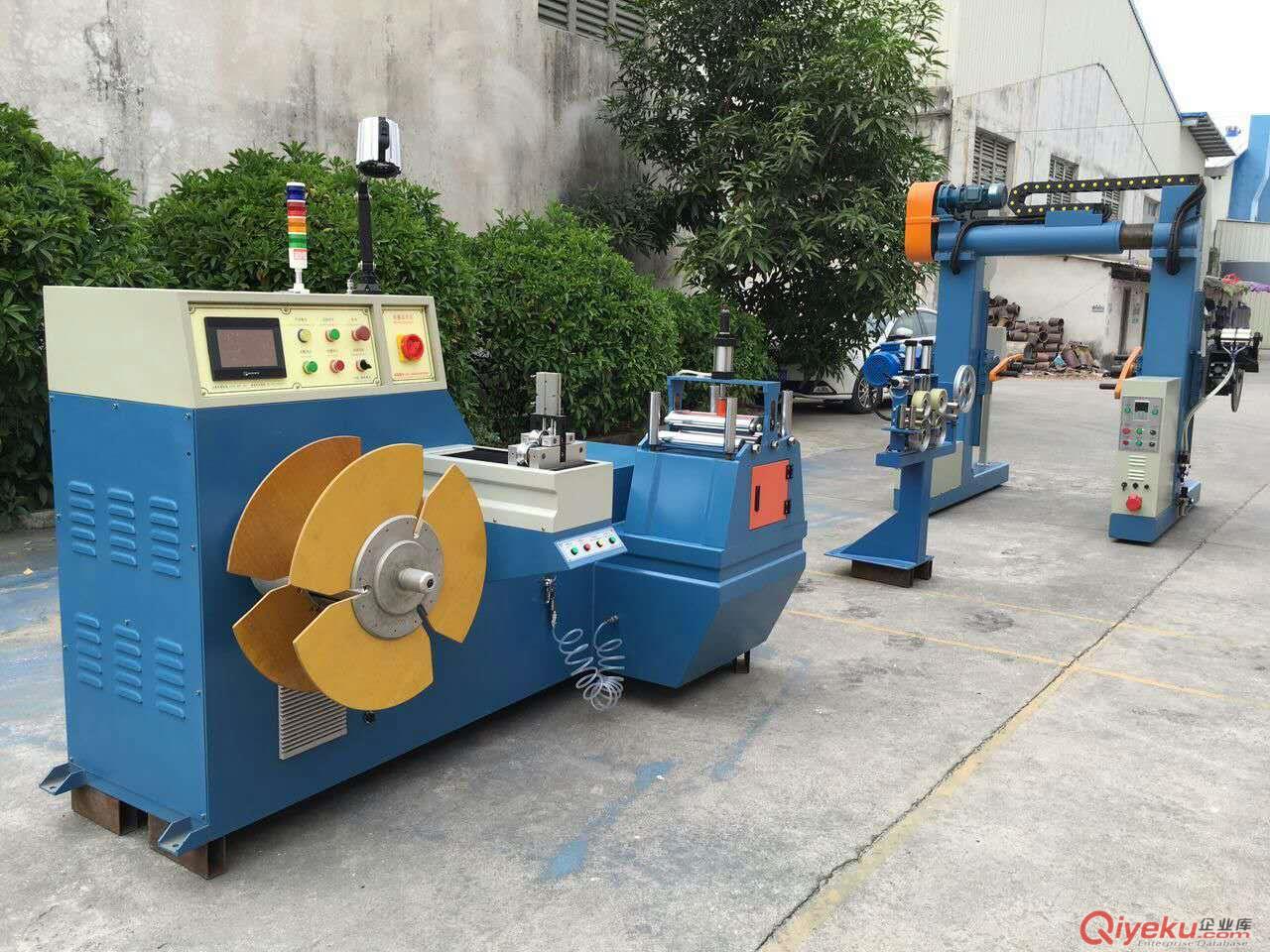

大截面微電腦成圈機由端軸式主動放線架、放線張力平衡雙計米控制臺、快速成圈機裝置三部分組成。


1、端軸式主動放線架：
A：本機采用主動放線確保漲力穩定，保證線材不被拉細，當主機到設定成圈長度停機時放線盤同步剎車。
B: 剎車采用對稱碟式空壓制動器控制，保證線盤瞬間能停車。
C: 左右升降機構可選擇同時或獨立升降，超負荷則能自動保護。
D：根據不同線材的線徑，漲力大小可以通過拉桿氣缸進hq壓大小調節。
E：提供多種實用功能，如斷線檢測保護、米到停機、故障總停、點動收卷等功能。
F: 放線架可放置PN1000～PN1600線盤。


2、放線張力平衡雙計米控制臺
A: 利用杠桿式原理，氣缸控制張力，自動補償平衡點。
B: 采用臺灣TRUMP無觸點全角度寬速器控制放線速度。
C: 采用積累補償控制，當超出執行機構的執行能力時，將其多余部分積累起來，而一旦可能時，再補充執行。
D：采用雙氣缸獨立控制，計米輪與壓輪都使用單向軸承，線材只能前行不會后退，計米準確。
E：高速智能電子計米器，提高計米精度，jq度0.1%。
F：計米輪用鑄鋼輪、壓輪用高質聚氨脂材料，高速耐磨損線材不會被壓壞。
G: 松緊方式：氣動式一鍵控制。


3、大截面成圈打扎主機：
A: 排線方式采用伺服馬達卷繞系統搭配變頻器向量控制。
B: 制動系統搭載日本三菱10KG電磁剎車制動器控制。
C: 控制系統采配PLC微電腦可編程PID自動運算，自動跟蹤顯示。人機接口由輕觸屏直接設定成圈長度、提前報警、線速調整，米到自動停機選擇，手動/自動模式任意切換，可根據線纜粗細設置力矩扭力大小。
D：自動漲縮快速打扎盤可在2-3秒內完成漲縮與裝卸，成圈后的線扎在機臺上捆扎并可輕松取下，操作簡單方便。
E：可配火花檢測機，當電線表面破皮時能自動報警并及時停機。
