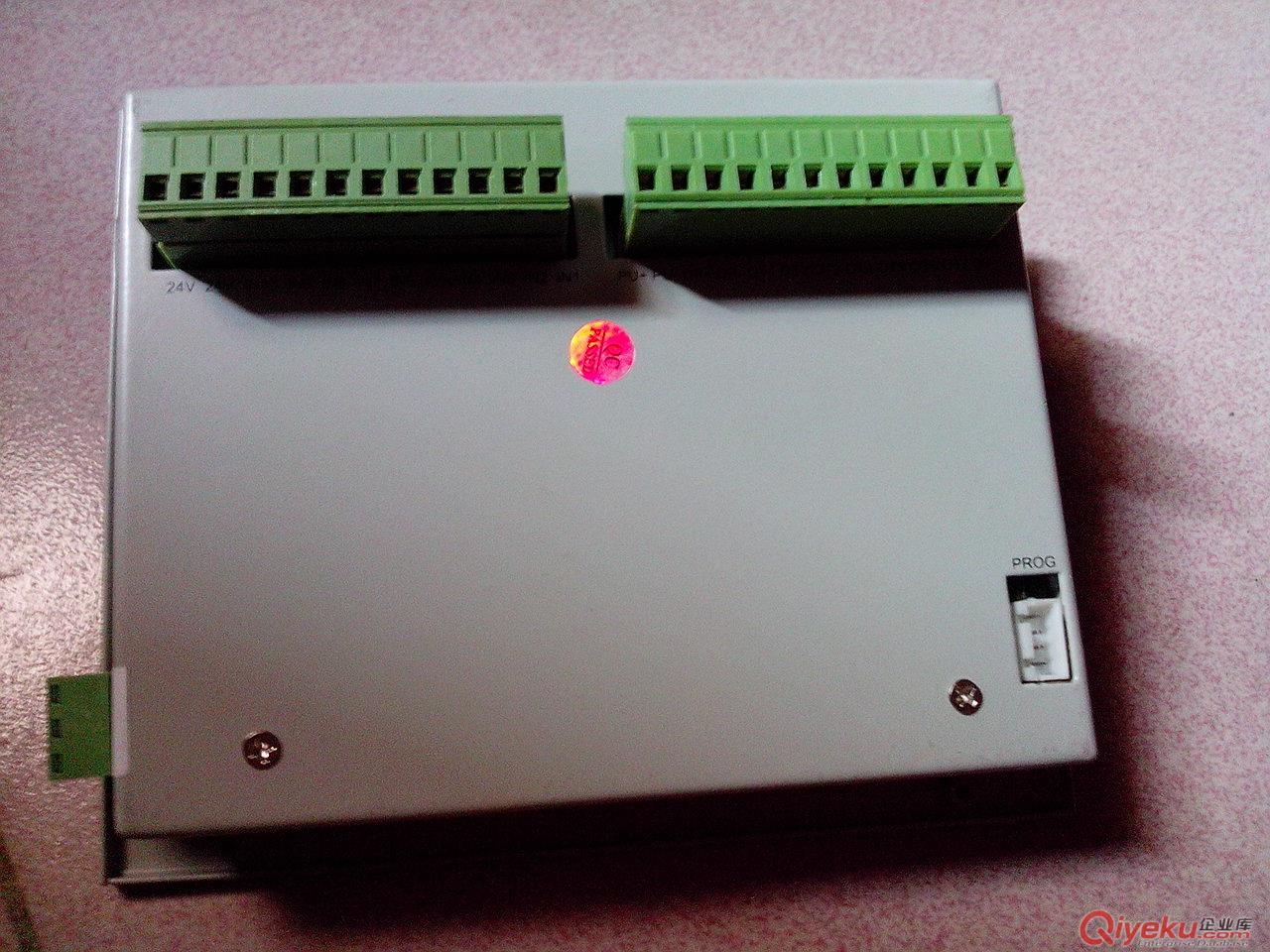

控制器簡介

控制器的功能：

⑴  顯示屏分辨率可選兩種128×64 點、192×64 點單色圖形屏（黃綠屏或藍屏），分別

    可顯示16×16 標準點陣漢字4 行8 列、4 行12 列。

⑵  內置蜂鳴器，可以通過軟件配合按鍵發聲，或做報警等其他通途。

⑶  控制器須外接DC24V 工作電源。

⑷  用http://.“增強型”系列系列高性能芯片，

⑸  64KB 程序空間，8KB + 256KB 數據空間，時鐘頻率達到72MHz。

⑹  自帶512KB 字庫，含16×16 點陣漢字、16×16 點陣字符、8 ×16 點陣ASCII 字符、

    12×12 點陣漢字、12×12 點陣字符、6 ×12 點陣ASCII 字符。兩種漢字字庫均包

    含全部一、二級漢字。

⑺  19 個按鍵，其中6 個按鍵上可配有LED 指示燈。LED 指示燈可單獨控制亮暗，和

    按鍵本身不直接關聯，用于系統中一些常用功能選擇之用。

⑻  4 軸運動控制，脈沖+方向，差分輸出，極強的抗干擾能力，{zd0}脈沖頻率200KHz 。

    也可以接成共陽極輸出，系統有+24V 輸出端子。16 位脈沖計數，也可無限發脈沖。

⑼  多路DI 輸入，12~24VDC 共陽極。

⑽  多路路DO 輸出，晶體管輸出，可以外接繼電器等，外接繼電器等感性負載時，須在

    繼電器線圈兩端并聯反向二極管。

⑾  3 路AO 輸出，0~10VDC，8 位分辨率。

⑿  支持RS232 、RS485 通信。

⒀  串口下載，我方提供的下載軟件。

1、用 32 位 RISC 微處理器，工作頻率達 70MHZ 。
2、內置大容量掉電存儲芯片,可實現動態存儲數據而不丟失。
3、可在線下載程序。
4、具有串口調試功能。
5、具有萬年歷時鐘顯示功能。
6、128*64 點陣中文液晶屏，界面友好,操作靈活。
7、4路步進/伺服電機脈沖/方向輸出，{zg}頻率 200KH；支持 1—3 軸步進/伺服電機運動控制，可支持多卡操作。
8、1 路編碼器 A、B 相脈沖光耦隔離輸入(也可做 2 路通用開關量輸入用)。
9、16 路光耦隔離集電極開路輸出，內部有續流二極管，每路負載能力 200mA。
10、20 路光耦隔離輸入路。
第二章運行畫面開機進入運行畫面（中文面板和中文界面）

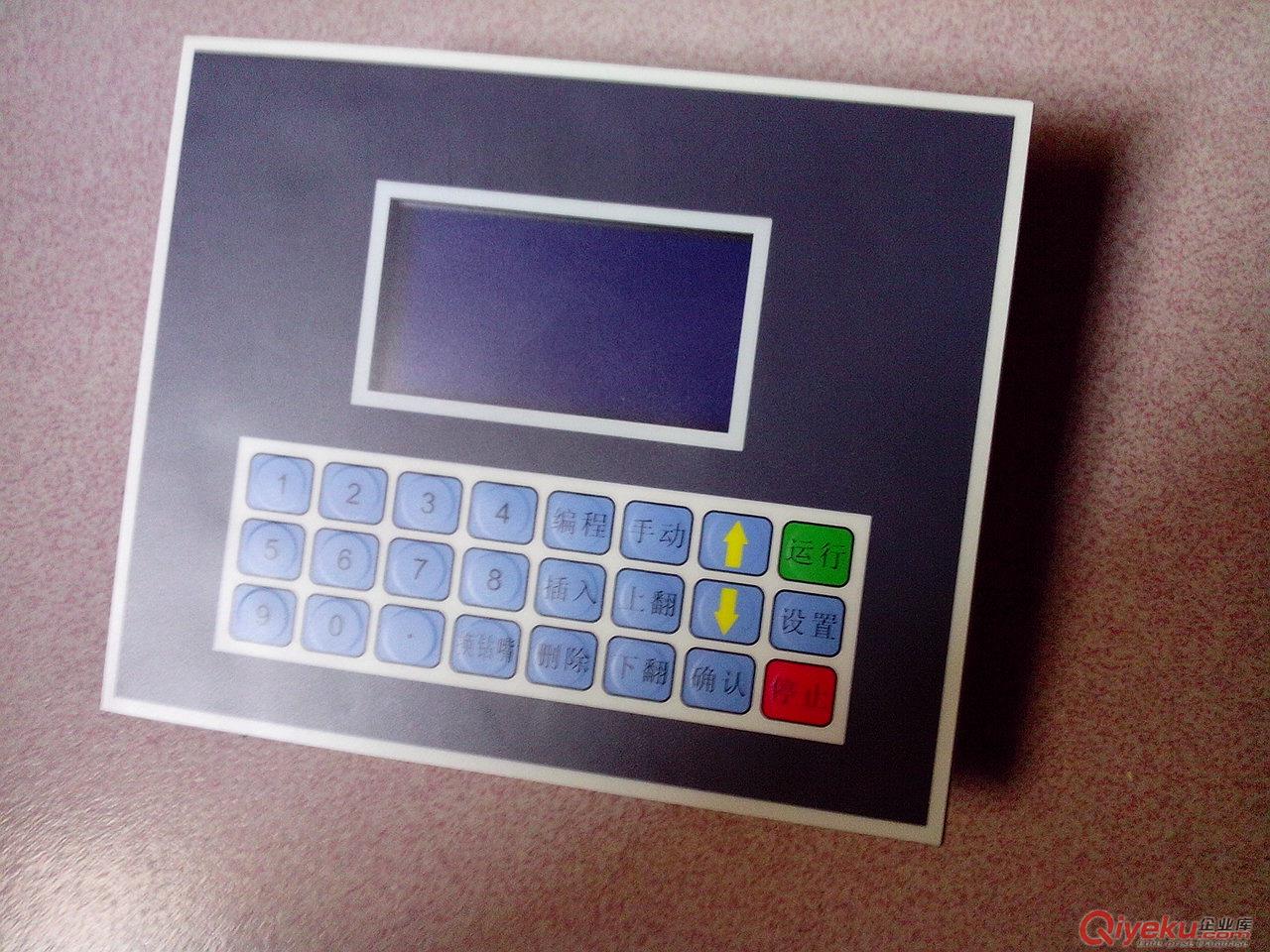

1、按鍵說明：
停止鍵：用于中止加工行，返回手動畫面；
刪除鍵： qc；長按清零產量
設置鍵：修改參數和底層結構參數都可以修改
→鍵 ： 直線模式單步正走；
←鍵 ： 直線模式單步反走；

↓鍵 ： 直線模式單步向下走；

↑鍵 ： 直線模式單步向上走；
外接啟動鍵 ： 電機回原點；
運行鍵 ： 啟動加工運行；
2、按鈕說明：
‘開始’按鈕： 啟動加工行；
‘停止’按鈕： 暫停加工動作；
3、 操作說明：
1）、如有異常動作或碰到限位等，要再次加工，請先回原點,再回起點；
2）、加工分圓弧模式、直線模式，加工之前請先確認圖形模式！?。。?br /> 每一個產品都必需有自己的起點?。。。?br /> 確保加工前，回起點；第三章
診斷畫面
在手動畫面按進入診斷畫面1、當有輸入時相應輸入點反白，如 IN1 感應則‘01’反白。
2、輸出由按鍵控制，1、2、3、4、5、6、7、8、9 對應相關輸出點，如按‘1’鍵則控制{dy}個輸出
第四章電氣參數
1、電源型號:
選用 24VDC-1A 電源；
2、脈沖/方向輸出：
通道：4 路脈沖/方向；{zg}脈沖頻率：200KHz；輸出類型：24 差分輸出
3、開關量輸入：
通道：20 路光耦隔離輸入；輸入電壓：5-24V；
