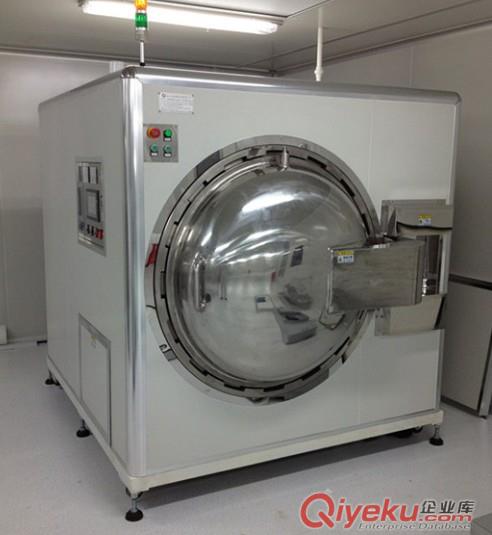

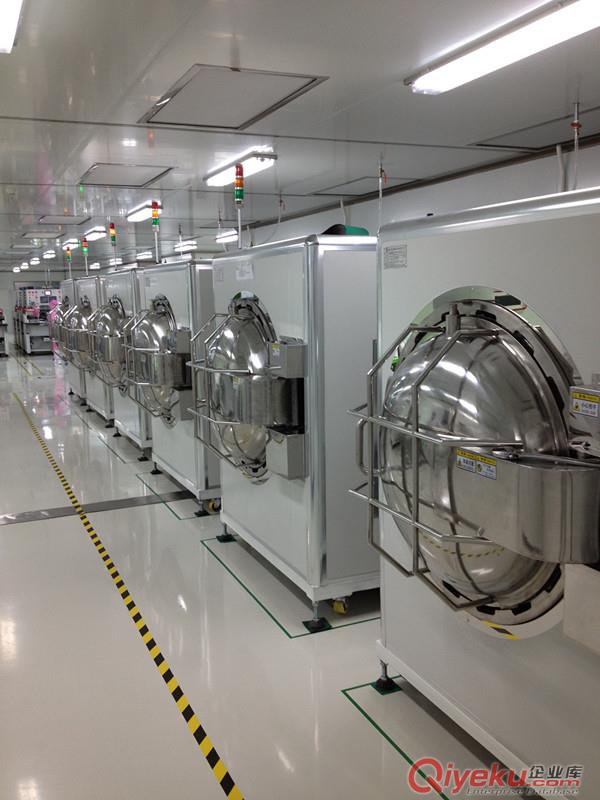

脫泡機專家深圳卓耀科技LCD全自動脫泡機自主研發專利技術廠家{sx}

張少平13825242271

1：介紹

1.1設備用途:

全自動脫泡機主要是用于xcTN、STN、TFT液晶玻璃基板與偏光片貼合過程中所產生的氣泡，也專用于觸摸屏玻璃對玻璃、玻璃對導電膜貼合中氣泡的xc

1.2工作原理:　　

高壓脫泡機利用壓力及溫度去除貼合過程中產生的氣泡,本制程將增強不同材料之間的粘合力

2：特點

1開門方式

 一鍵全自動開關門

2鎖緊方式

 法蘭盤旋轉自動鎖緊方式 ，有緩沖裝置，防止撞擊

3工作模式

1.先加壓，再升溫；

2.加溫加壓同步；

3.先升溫，再加壓

4加熱方式電阻式加熱/電磁式加熱，內外混合式加熱升溫快，均勻性好(選擇一種)

5溫控系統日本歐姆溫控器控制，溫度PID自動調節溫度

6壓力檢測日本SMC數顯壓力表采集數據精準、可靠

7操作界面威綸全彩色人機界面數字化操作更直觀、方便

8控制系統日本歐姆龍高功能PLC控制系統

9保護功能機械三重保護、電氣程序保護，多種保護功能使設備gaq

10關蓋防夾蓋門下方安全地毯區域防護，防止蓋門夾傷（選配）

11預警方式聲、光、電報警同時人機界面顯示報警明細（選配）

12增壓功能日本SMC增壓系統，有效提升氣源壓力，滿足高壓生產需求

13機殼結構隔熱彩鋼板與加厚鋁型材組合式機殼

14空氣處理配備精密過濾器防止產品受到二次污染

15資質證明提供整套國家壓力容器安全證書

3：規格

1輸入電源三相五線制AC380V 50-60HZ 8KW電阻式/10KW 電磁式使用方提供

2輸入氣源普通干燥空氣≥0.8Mp  流量≥1000L/min使用方提供

3控制電源DC24V

4壓力范圍常壓－0.8Mpa上限壓力0.8Mpa

5溫度范圍常溫－80℃上限溫度100℃

6壓力精度±0.05Mpa

7溫控精度 ±1.0℃

8空載溫差±1.5℃

9滿載溫差±3℃

10升溫時間冷罐約15分鐘升到60度，正常連續工作時約5分鐘升到60度

11升壓時間理論計算：常壓-0.8Mpa   約10min（氣源≥0.8Mpa 流量≥1000L/min）

12有效尺寸800mm(￠)×1200mm(L)/1000mm(￠)×1200mm(L)

13腔體容稅0.76m3/1.24m3

14罐體材質載壓主體材質為S30408不銹鋼或Q235碳鋼(選擇一種)

15設備型式臥式

16設備顏色白色

17環境要求無塵車間

18進氣管連接 ≥3/4寸使用方提供

19排扡管連接≥3/4寸使用方提供

20外型尺寸

       8012型約2150mm(L)×1440mm(W)×1800mm(H)

       1012型約2150mm(L)×1800mm(W)×1900mm(H)

     高度不含報警三色燈，長度不含開門后蓋門伸出尺寸

21設備重量約1000KG/1500KG

4：設計

4.1壓力罐單元設計

1罐體材質S30408不銹鋼材料或Q235碳鋼，嚴格按1：3國家標準制造

2設計壓力1.0Mpa

3工作壓力0-0.8Mpa

4水壓測試1.25Mpa

5有效容積0.76m3/1.24m3

6檢測單位省級特種設備安全監督檢驗研究院

7設計許可中國船舶重工集團公司七0二研究所

4.2控制單元設計：

1操作界面威綸7寸全彩人機界面，分辨率1024×768，數字式設定、顯示、儲存

2控制系統日本歐姆龍高功能PLC控制系統

3溫度控制日本歐姆龍溫控器2個，一個控制溫度一個獨立檢測溫度，PID自動調節

4壓力控制日本SMC數顯壓力表采集數據PLC運算處理后程序控制壓力

5保護控制機械三重保護、電氣程序保護，等多重保護

 6關蓋防夾蓋門下方安全地毯區域防護，防止蓋門夾傷（選配）

 7預警方式聲、光、電報警同時人機界面顯示報警明細

 4.3安全保護單元設計：

1超溫保護

2個K型熱電偶構成2個獨立檢測閉環，使溫度gaq可靠

2超壓保護1：安全閥；2：安全氣?。?span>3：機械聯鎖裝置；4：程序檢測等四重保護

3電氣保護漏電、短路保護；缺相、相序保護等多種電氣保護功能

4預警方式聲、光、電報警同時人機界面顯示報警明細

4.4渦輪風扇單元設計：

1驅動方式電磁感應驅動，間接驅動方式改善了傳統驅動方式軸封密封性差問題

2風葉類型渦輪鋁風葉

平臺旋轉角度：0-90度

刀輪：厚0.65mm×外徑2.5mm×內徑0.8mm

刀軸：0.8mm×4.0mm

兩個CCD間距：80mm-920mm

CCD與玻璃距離：150mm

光源：同軸光源

Y向運動方式: 自動進給；臺灣上銀導軌+臺灣上銀滾珠絲桿+日本松下伺服電機

刀架部份：自動上下；SMC氣缸+雙微型導軌+滾珠絲桿+進口步進電機

刀頭部份：自動轉180度實現雙向切割；180度氣缸

電動轉臺：日本松下伺服電機控制0－90度轉動，數字化設定旋轉角度及補償量。

氣動元件：日本SMC、臺灣亞德克

電器部分說明

控制系統：工業級計算機, WINDOWS操作界面

控制軟件及對位軟件：自主開發、可控性強、穩定、方便升級

CCD鏡頭移動電機：松下伺服電機+導軌絲桿

刀頭上下移動：YAKO步進電機+驅動器+導軌絲桿

數據輸入：工業計算機windows操作界面全數字化

CCD鏡頭：敏通高清相機、麥特50倍放大鏡頭+高精度三維可調支架

分辨率：0.006mm-0.008mm

顯示器：飛利浦19寸寬屏液晶顯示屏

設備外形尺寸：長2350mm×寬1510mm×高1530mm

氣源：壓縮空氣不小于5KG

電源：交流220V  50HZ 標準電源?

>/????Qn>

功率：5KW

機重：2000KG
