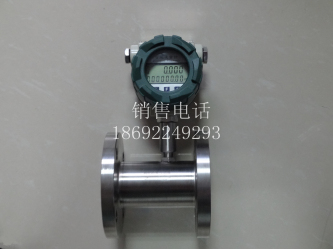

LWGY系列液體渦輪流量傳感器是葉輪式流量（流速）計的主要品種，葉輪式流量計還有風速計、水表等。 在各種流量計中渦輪流量傳感器是重復性、jq度{zj0}的產品，如結構簡單、加工零部件少、重量輕、維修方便、流通能力大（同樣口徑可通過的流量大）和可適應高參數（高溫、高壓和低溫）等。
◆適用于能與不銹鋼ICr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且且無纖維、顆粒等雜質的液體。
◆適用于在工作溫度下粘度小于5×10-6m2/s 的介質，對于粘度大于 5×10-6m2/s 的液體，要對傳感器進行實液標定后使用。
◆能準確地測量各種液體、酒精、飲料、溶液、溶劑等介質的流量，與流量積算顯示儀或通用流量顯示、控制儀表配套使用，實現對流量的顯示，累積和控制，是一種高精度的流量測量儀表。
◆壓降小 ；可用于0.2m/s 低流速場合(始動流速) ；通用性強－一種傳感器適用于多種管道 ；安裝簡單－無需特殊的連接配件。
|
|
工作原理
當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。TUF的實用流量方程
qv=f/K (7.1)
qm=qvρ (7.2)
式中 qv,qm－分別為體積流量，m3/s，
質量流量，kg/s；
f－流量計輸出信號的頻率，Hz；
K－流量計的儀表系數，P/m3。
流量計系數可分為二段，即線性段和非線性段。線性段約為工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下限時，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的TUF特性曲線的形狀是相似的，他僅在系統誤差水平方面有所不同。
技術特點
1）高jq度，對于液體一般為±0.25％R－±0.5％RH%，高精度型可達±0.15％RH%.。
2）重復性好，短期重復性可達0.05％-0.2％.。
3）可獲得很高的頻率信號（3-4kHz），信號分辨力強。
4）范圍度寬，中大口徑可達40：1-10：1，小口徑為6：1或5：1。
5）結構緊湊輕巧，安裝維護方便，流通能力大。
6）可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
7）結構緊湊輕巧，安裝維護方便，流通能力大。
8）
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表。
9）
難以長期保持校準特性，需要定期校驗。對于無潤滑性的液體，液體中含有懸浮物或磨蝕性，造成軸承磨損及卡住等問題，限制了其適用范圍，采用耐磨硬質合金軸和軸承后情況有所改進。對于貿易儲運和高精度測量要求的，{zh0}配備現場校驗設備，可定期校準以保持其特性。
10）
不適用于較高粘度介質（高粘度型除外），隨著粘度的增大，流量計測量下線值提高，范圍度縮小，線性度變差。
13）
流量計受來流流速分布畸變和旋轉流的影響較大，傳感器上下游側需設置較長的直管段，如安裝空間有限制，可加裝流動調整器（整流器）以縮短直管段長度。
