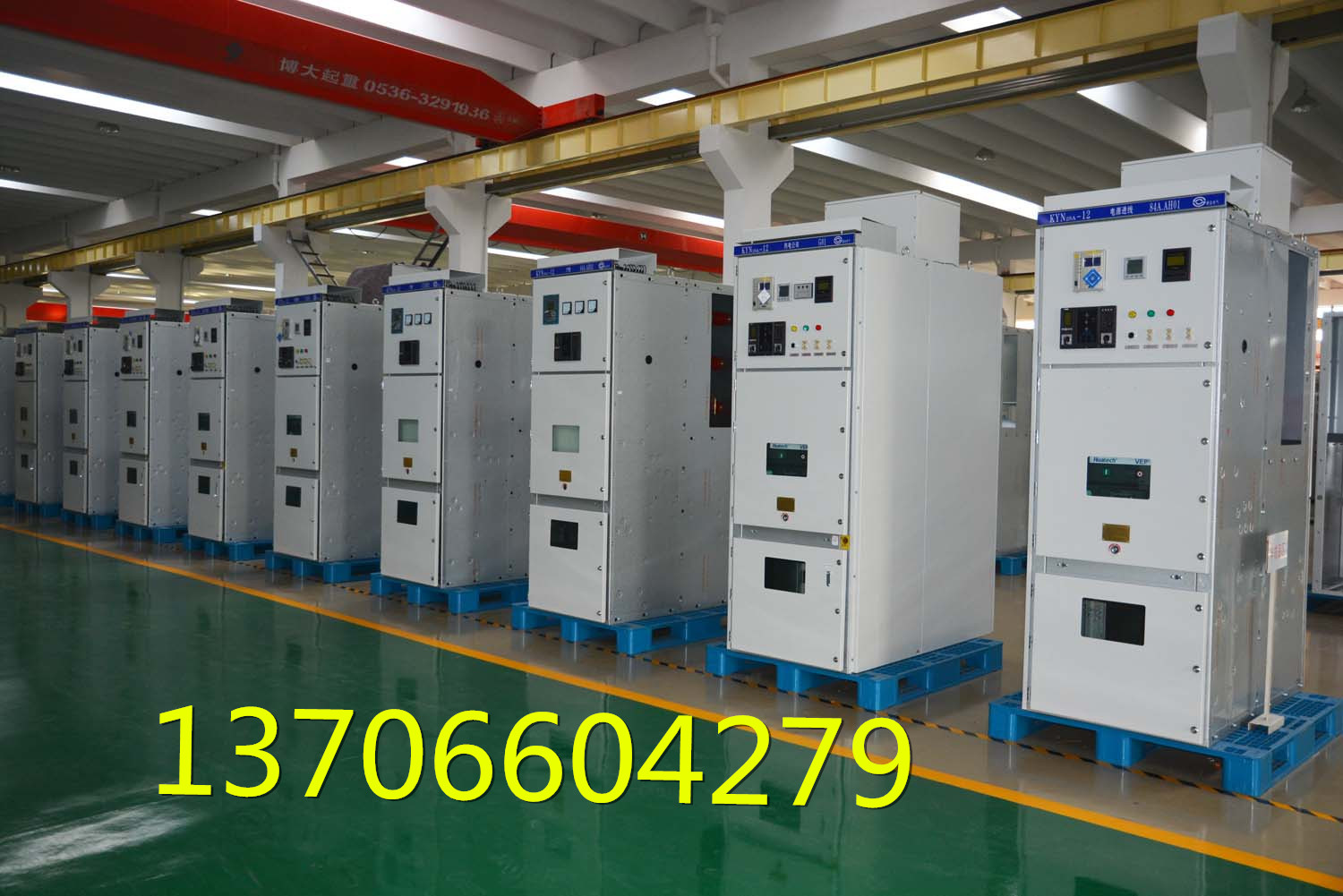

KYN28-12高壓開關柜概述
KYN61-40.5（Z）型高壓開關柜系三相交流50Hz、額定電壓為40.5KV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能。

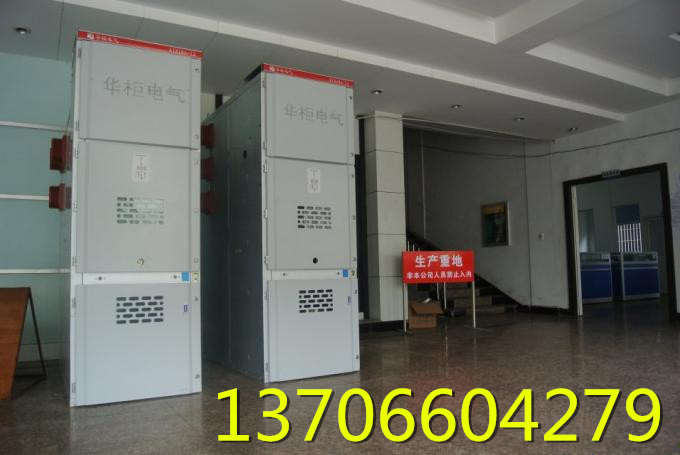

KYN28-12高壓開關柜結構說明
山東捷遠電氣股份有限公司生產的KYN61-40.5高壓開關柜按照GB3906和IEC298標準設計。全柜由柜體和可抽出部件（手車）組成，柜體結構采用敷鋁鋅板或鍍鋅板用螺栓連接組裝而成。KYN61-40.5高壓開關柜分隔為斷路器室、母線室、電纜室和儀表室，所有金屬構件均可可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道。
KYN28-12高壓開關柜主要特點
1.捷遠電氣生產的KYN61-40.5高壓開關柜，柜體結構采用組裝式，斷路器采用手車落地式結構；
2.可選配全國聯合設計的真空斷路器ZN85-40.5（3AV3）、ABB公司生產的VD4-40.5、施耐德SF6斷路器SF2、阿海琺SF6斷路器FP4025D，且同類斷路器互換性好更換簡單；
3.手車車架中裝有絲杠螺母推進機構、超越離合器，可輕松移動手車，并防止誤操作而損壞推進機構；
4.所有的操作均在柜門關閉狀態下進行，保障操作人員安全；
5.主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能；電纜室內空間充裕，可連接多根電纜；快速接地開關用于接地和回路短路；
6.外殼防護等級IP3X，手車室門打開狀態及各隔室間防護等級IP2X。
KYN28-12高壓開關柜主要技術參數
|
名 稱
|
單位
|
參 數
|
|
額定電壓
|
KV
|
40.5
|
|
額定電流
|
A
|
1250、1600、2000
|
|
額定頻率
|
Hz
|
50
|
|
額定短時耐受電流
|
KA
|
20、25、31、5
|
|
額定峰值耐受電流
|
KA
|
50、63、80
|
|
額定雷電沖擊耐受電壓
|
KV
|
185
|
|
額定短路持續時間
|
S
|
4
|
|
防護等級
|
|
IP3X
|
|
外形尺寸(寬*深*高)
|
mm
|
1400*2800*2600
|
