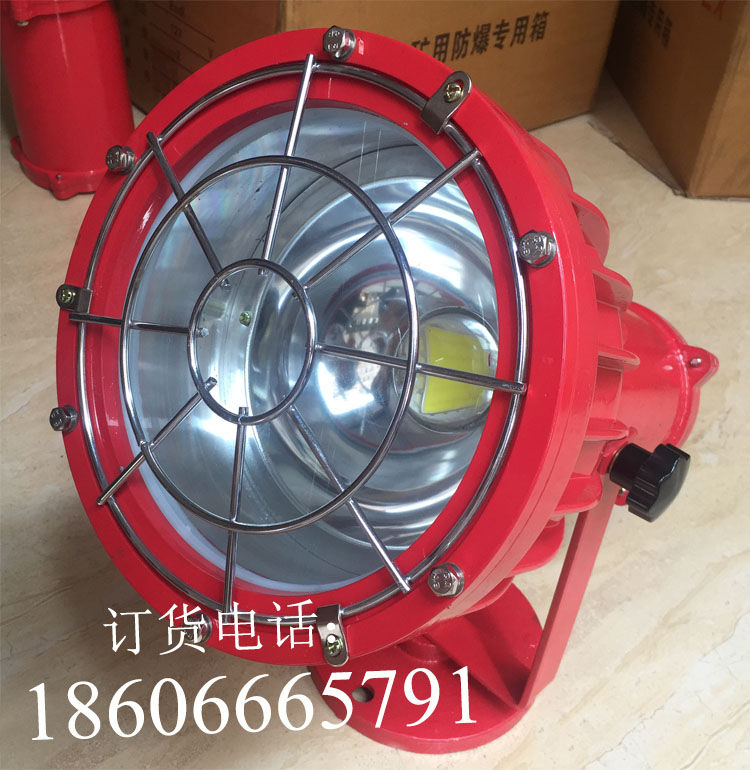

DGS100/127L(D)礦用隔爆型LED投光燈

適用范圍

DGS100/127礦用隔爆型投光燈（以下簡稱為泛光燈），適用于具有甲烷、煤塵爆炸性氣體混合物的煤礦井下，在交流50HZ、電壓127V供電路中，供采掘工作面、巷道、峒室等任何場所作固定式局部照明之用。

產品的結構與優勢

 外殼采用鋁合金鑄造而成，表面噴塑，殼體為U型結構，外殼設有散熱片，散熱性能好。 采用特制美標漏磁電感鎮流器加功率補償，實現了高光效、高功率因素。 可選用特制煤礦井下專用金屬鹵化物燈泡，顯色性好，亮度高，壽命長。 配有固定支架，可調節泛光燈照射角度。 有較強的防水防塵性能，可在井下有較高防護要求的場所供照明用。 產品結構特征 總體結構及其工作特性 投光燈由燈具本體、支撐調節系統組成，燈具本體由殼體、鋼化玻璃罩等部分組成，殼體采用鋁合金壓鑄而成，表面噴塑，內裝反光罩經過精心設計，采用雙拋物線結構，導線通過引入裝置進入接線腔，殼內外均設有接地螺釘，光源腔側壁設有維修蓋，方便快捷更換光源。 配有固定支架，整燈照射角度可以根據現場調整。 DGS70/127B(F)、DGS100/127B(F) 、DGS250/127B(D)、DGS175/127B(D)礦用隔爆型投光燈

產品的安裝方式與使用說明

安裝前的準備和檢查 安裝前請先檢查產品連接是否松動、脫落現象并檢查燈是否損壞。 安裝前應檢查泛光燈銘牌上所列基本參數是否符合實際使用條件。 電源線必須與接線柱可靠固定，并保持規定的電氣間隙與爬電距離。 泛光燈應可靠接地。 表面噴塑 燈體可壁掛式、座式、吊頂式安裝，便于適合多種安裝方式。 采用側面開蓋，便于換燈泡。 采用桔紋漫反射板，使光線柔和且照射角大。

主要用途及適用范圍

本系列燈具適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下巷道及峒室內作固定式局部照明用，泛光燈使用于礦井下停車場周圍，中心變電所，泵房和主要巷道作照明用，產品出廠不帶鎮流器，如需要，訂貨時提出，本公司配套供應 2、使用與操作方法 首先結合工作現場的實際需要確定燈具及配套整流器的安裝位置和方式，再根據整流器到127V電源接點的距離準備相應長度10-14三芯電纜線，打開燈具接線腔蓋，旋松燈具電纜引入的壓緊螺母，將電纜線穿過壓緊螺母，再蓋上接線腔蓋。 打開整流器箱端蓋，旋開整流器箱電纜引入口的壓緊螺母，將燈具電纜線、電源電纜線分別穿過壓緊螺母引入到整流器箱內部接線端子處，按箱內標識接好電纜，再旋緊壓緊螺母，蓋上整流器箱蓋。 將整流器箱輸入電纜的另一端按防爆要求接通127V電源即可照明。 旋松支架上的螺釘，可將燈具在一定范圍內放置到需要位置，再固定好燈具支架螺釘。 更換燈泡時需用螺絲刀或一圓桿通過檢修蓋上的兩個凹臺放置擰開檢修蓋，將燈泡取下，換上新燈泡，再將檢修蓋裝回即可。

參數設定及調試

根據電氣原理圖連接好線路及相關配件，并核對電壓等級及相關技術參數無誤后，才可以送電進行調試（警告：電壓過高會損壞產品內的元器件，使產品不能正常工作） 故障分析及排除 故障現象 原因分析 排除方法 備注 不亮 電壓低或燈泡損壞 調整電壓或更換燈泡 燈泡閃爍 接觸點不好 檢查各接觸點是否良好 保護、維護 日常維護、保養 使用與維護過程中，每隔半年應當進行一次隔爆接合面的檢查，發現銹斑，須用砂布把銹斑打磨干凈后再進行防銹處理。 無論何種布線，均應將引入裝置密封圈壓緊，以確何其密封性能。

在安裝、維修時，應保證接線腔內電氣間隙不小于3、2mm,爬電距離不小于5mm. 在維修過程中,嚴禁帶電打開,必須斷電后打開. 運輸、貯存要求 吊裝、運輸注意事項 搬運過程中，應避免強烈振動，嚴禁翻滾。

貯存條件及注意事項

應存放在通風、干燥處，以防止銹蝕。 開箱及檢查 檢查包裝箱及箱內物品、資料。 開箱后檢查產品在運輸過程中外觀是否有明顯的裂縫或損壞。 注意事項 使用和維修時注意事項 使用前應檢查產品出廠電壓與實際使用電壓是否相符，并核對其它主要技術參數。
