各種風格的場景滿足您的節目錄制、新聞播報、教育教學、演唱等多種形式應用。

2、ThunderMatte 高精度摳像技術

ThunderMatte 高精度摳像技術即保證摳像速度,又保證摳像質量, 對細小物體如頭發絲、礦泉水以及快速運動物體的邊緣有很好的處理 效果,通過無黑邊、抗鋸齒邊處理,保證圖像顏色的真實的還原。如 圖:

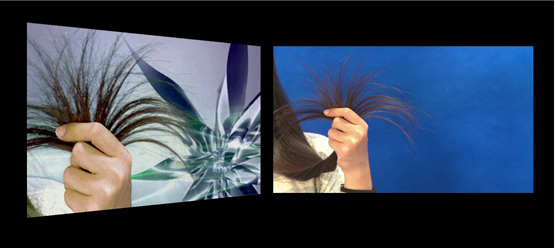

                                         頭發絲摳像展示

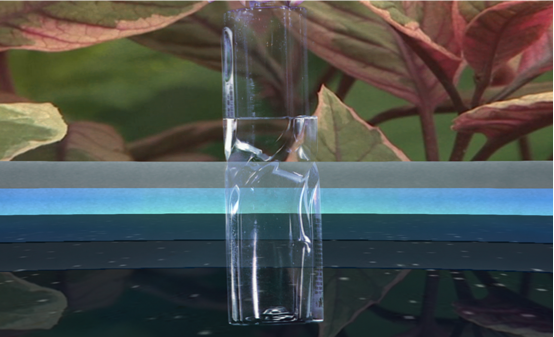

                                           礦泉水摳像展示

3、虛擬場景輕松搭建

 提供豐富的場景素材:桌子、地面、燈、天空、頂、樹木、載具、標志、動畫、 軌跡等不同種類的上千種。 拖拽式操作,輕松上手,在系統中即可搭建場景。





4、曲線調色

 采用專業的曲線調色,可實現人物層、背景層的局部調色以及整體層的調色,自由調整對比度,圖像更加自然,色彩更加鮮明艷麗。

5、三維字幕



3、功能詳細介紹

1、軟件界面
    無軌虛擬演播室系統充分體現系統的技術先進性、功能完整性、經濟實用 性、運行可靠性、操作靈活性及系統擴展性,不僅能滿足現階段的需要,系統擁有擁 ThunderMatte 高精度摳像技術,同時確保系統在今后相當長一段時間內具有先進性 并留有擴展余地。 無軌虛擬演播室系統提供海量的三維模型庫,讓用戶自由搭建個性化的場景,滿足錄制各種電視節目、講座、演唱等需要。

摳像:吸取畫面中的某一種顏色作為透明色,將它從畫面中摳去,從而使背 景透出來,形成二層畫面的疊加合成。

在 RGB 色彩空間進行數據處理,采用wq自主知識產權的非線性摳像算法,經 過一系列的濾波功能,計算出色鍵值(K),進行前景圖像(Rf、Gf、Bf)和背景圖像 (RB、GB、BB)合成,得到 R、G、B 顏色。

R=RF*K+RB*(1-K); G=GF*K+GB*(1-K); B=BF*K+BB*(1-K);

非線性摳像算法,即保證摳像速度,又保證摳像質量,對細小物體如頭發絲、 礦泉水以及快速運動物體的邊緣有很好的處理效果,通過無黑邊、抗鋸齒邊處理, 保證圖像顏色的真實的還原。如圖:



頭發絲摳像展示

快速揮手展示


首先打開摳像調節項(在 按鈕下找到摳像調節),進行摳藍、摳綠選擇, 再進行人物摳像參數調節。

是設置摳像背景顏色的選擇,默認為摳藍,如果選擇摳綠 時要把背景布改換成綠色。

 其中高值、低值、強度是調節人物摳像的值。當人物在藍色背景中,除人物以外出現亮點或暗點時,色鍵圖如下:

這是因為低值調節太小造成的,如出現此情況,把低值調高,向右拉動低值接 鈕,直到亮點或暗點消失,背景變為純黑色(有時也可能是因為高值太低,這時需 要調節高值),調節后如下圖:

總結:兩個攝像機的調整方法是一樣的,只要在調整時選擇一路或二路來調整。

虛擬演播室技術白皮書





總結:兩個攝像機的調整方法是一樣的,只要在調整時選擇一路或二路來調整。



裁邊功能 如有不需要場景境頭進入視頻區域內,可以通過調節上、下、左、右切邊來調

整。在摳像功能中,下拉框顯示相關的設置如圖:

 3、添加二維字幕

虛擬場景錄制機中在錄制的同時,可以在場景中添加二維字幕,展示新聞內容。 (內容可以靜止與滾動)

二維字幕效果

首先打開二維字幕按鈕  ,在文本框添加需要添加的文字內容。

 打開選項,可以編輯字幕屬性,以下是工具欄中各個工具的說明及作用,瀏覽 項為字體文字保存的位置。



 1、點擊字體  ,可以選擇不同 的字體;

2、點擊字號 ,可以調節字號大小;

3、點擊字體顏色 ,可以設置字體顏色;

4、點擊 ,字幕為禁止狀態?；

5、點擊 ,字幕為滾動狀態,數值大流動就快;(點擊滾動)

編輯好字幕屬性以后,選擇字幕條炫動樣式,然后保存。就完成二維字幕的添加。



保存好的字幕條可以調試:顯示、隱藏、與刪除。

4、添加三維字幕

場景中如何添加三維字幕



三維字幕效果圖

虛擬場景錄制機任意添加三維字幕,簡單、方便。首先點擊 三維字幕圖標, 選擇字幕樣式條,可選擇不同效果字幕樣式條。

滾動字幕樣式條





三維字幕編輯框

然后把需要添加的文字,編輯在文本字幕框里,比如在文本字幕框編輯“新聞 直播間”。



5、如何添加 LOGO 臺標

虛擬場景錄制機,在場景搭建過程中可以同時添加兩種不同的臺標:一種是 2D 臺標、另一種是 3D 臺標。

三維 LOGO 臺標在場景中可以任意調整,三維臺標可以與場景進行角度切換與 旋轉;二維臺標屬于平面 LOGO 臺標,不可以隨著場景移動,只能在平面顯示。場景 中只能添加一個二維 LOGO 臺標。

在場景中添加三維LOGO臺標,點擊  LOGO臺標,選擇3D臺標, 如圖: 然后選擇三維 LOGO 臺標,雙擊添加到場景中。

場景中的 LOGO 臺標,移動到場景中需要添加的位置,調節適中位置,臺標添加 完成。

6、虛擬場景輕松搭建

提供豐富的場景素材:桌子、地面、燈、天空、頂、樹木、載具、標志、動畫、 軌跡等不同種類的上千種。

拖拽式操作,輕松上手,在系統中即可搭建場景

 7、人物在場景中的調整

人物在三維場景中任意調整,包括人物的大小、位置、角度。

8、絢麗的舞臺燈光模型 添加舞臺燈光模型

燈光的類型繁多,根據需求可以無限添加。

添加方法:在場景搭建的模型中找到動態類,會顯示光源種類,鼠標左鍵雙擊

添加到場景中。調節位置方法與其它模型調節相同。

9、多屏幕場景應用

屏幕一與屏幕二是在同一場景中可以顯示兩種不同內容的屏幕。設備中的采集 卡為四路全高清采集,前兩路作為摳像對象顯示在場景中,三路與四路信號將在屏 幕中顯示,所以屏幕一與屏幕二下添加的屏幕不僅能顯示本地視頻文件,還能讀取 到外部電腦等設備輸入的視頻信號。把電腦的 HDMI 輸出連接到采集卡的三路或四路 輸入,電腦顯示的 PPT、視頻、新聞稿件等內容即可顯示到三維場景中的屏幕上。

屏幕一下添加的屏幕播放的為本地視頻內容,屏幕二下添加的屏幕則播放的另 一電腦輸入的新聞視頻內容。

 選擇本地視頻播放為屏幕一下添加的屏幕播放的內容,在屏幕二下選擇三路信 號(此處外部電腦接入到三路信號中)則播放的其它設備輸入的信號內容。
10、互動連線節目應用

本地主持人和場外的視頻可以在一個場景中進行實時互動類連線節目。

11、豐富的轉場{tx}

12、節目錄制和網絡直播

可以實時錄制高清 MPG 編碼的視頻文件。 同步流媒體 RTMP 協議網絡直播。
