規范說明書

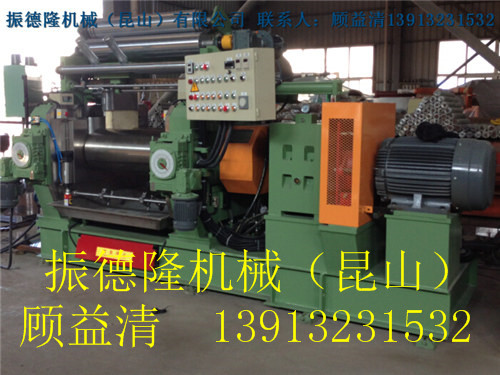

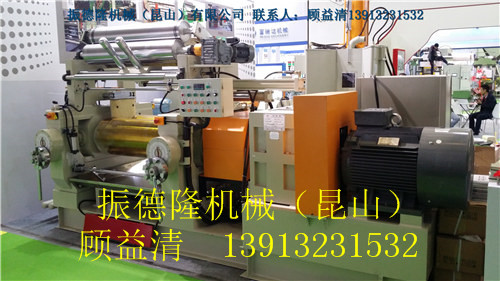

底座一體式煉膠機 KL 22"DIA X 62"L
======================================
主要規范 :
---------
A. 滾筒: 筒型式: 軸承式.
滾筒尺寸: 直徑550m/m , 長 1530 m/m
B. 滾筒的回轉速 : 前輪 : 16.5 r.p.m 后輪 : 20.9 r.p.m
C. 摩擦比例 : 1 : 1.27
D. 滾筒表面硬度 : ≥ HS 72度
E. 電力裝置 : 1. 主要馬達 : AC 90KW, 6P,
380V, 50HZ
2. 油幫浦馬達 :
0.5 HP
F. 潤滑方式 : 1. 滾筒軸承蓋潤滑用油幫浦自動循環注油。
2. 減速機箱采用自動注油潤滑。
G.有效間距 :12 MM
H. 間距調整 : 采用手動省力調距。
I. 滾筒加熱與冷卻 : 采用水冷卻及蒸汽加熱,滾筒一端附蒸汽回轉接頭。
J. 緊急安全裝置 : 停止按鈕，電-液剎車系統。
K. 馬達方向 : 當操作者面對機器的調整圓盤站立時,馬達在機器右側。
L. 傳動系統 : 透過馬達聯軸器,將動力直接傳動減速齒輪箱，該齒輪箱與
后滾筒由齒輪聯軸器連結,后滾筒經由咬合齒輪傳動前支
滾筒。
規范說明書
底座一體式煉膠機 KL 22"DIA X62"L
======================================
說明 :
------
1. 滾筒 : 由冷硬鑄鐵制成,內部可通冷水及蒸汽，滾筒表面
經精密研磨加工制成。
2. 機架及機架蓋 : 材質 鋼板焊接經熱處理，經精密銑、鏜加工制成。
3. 底座 : 國標槽鋼、鋼板焊接經加工制成。
4. 滾筒軸承座及軸承: 軸承座采用鑄鋼經精密加工制成，軸承采用軸承TWB品牌。
5. 咬合齒輪: 由FCD600制成,直齒型。
6.減速箱 : 3段式減速,斜齒型式。
軸齒為鍛鋼S45C制成。
齒輪為FCD600制成。
箱體為FCD500制成。
7. 聯軸器:孔內齒及孔外齒均為鑄鋼制成。
8. 擋料板 : 可動式擋料板材質為FCD500,界板材質為MC尼龍
固定界板由鑄鐵制成。
9. 緊急剎車 : 急停按鈕，電-液制動器。制動剎車后以滾筒反向轉動
1/4 圈內停止。
10. 馬達 : AC 90KW,3相,10P,380V,50HZ 全密閉式鼠籠型馬達。
11. 電氣箱 : Y-▽ 自動起動方式。
規范說明書
底座一體式煉膠機 KL 22"DIA X 62"L
======================================
12. 粉盤 : 不銹鋼板焊接而成。
13. 滾筒間隙調整 : 采用手動省力調距,調距螺母材質為FCD650.
螺桿為中碳鋼材質。
14. 配送零件 : 安全圓盤2個,馬達聯軸器用之緩沖墊（8只）。
15. 公用設備 :
一.電力條件:
主馬達 -AC 380V,50HZ,3相
控制電路-AC
220V,50HZ,單相
二.冷卻或加熱方式— 請由買方自備相關溫控裝置。
16. 不包括 : 基礎工程、 安裝工程、架設工程、機器以外之管路工程、電線結構
工程。
