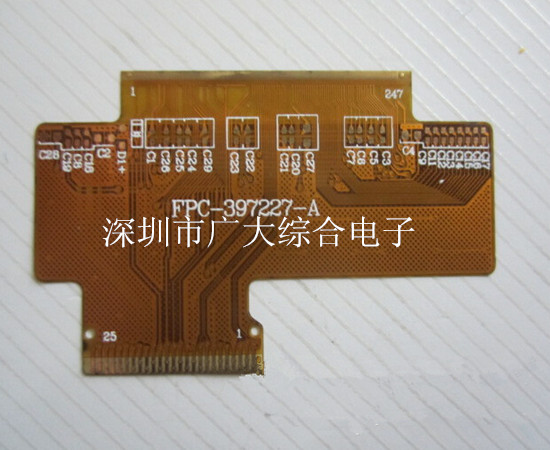

多層FPC板、高精密FPC板、FPC柔性線路板廠
1. 板材,聚酰亞胺,PI等
2.加工層數:1-6層
3.{zd0}加工面積:,FPC柔性板500*500MM。
4.成品銅厚:0.5-2 OZ
5.成品板厚:FPC柔性板0.08-0.32MM。
6.最小線寬:FPC柔性板0.07MM。
7.最小線間距:FPC柔性板0.07MM。
8.最小成品孔徑:0.2mm/10mil,
9.最小阻焊橋寬:0.1mm/4mil
10.最小外形公差:±0.10mm/4mil
11.翅曲度:≤0.7% 阻燃等級:94V0
12. 可靠性測試,開/短路測試、阻抗測試、可焊性測試、熱沖擊測試、金相微切片分析等。
13.客供資料方式:GERBER文件、POWERPCB文件、PROTEL文件、PADS2007文件、AUTOCAD文件、ORCAD文件、PcbDoc文件、樣板等.
FPC優缺點:
多層線路板的優點:組裝密度高、體積小、質量輕,因為高密度裝配、部件(包括零部件)間的連線減少,從而增加了可靠性;能增加接線層,然后增加設計彈性;
也可以構成電路的阻抗,可形成具有一定的高速傳輸電路,可以設定電路、電磁屏蔽層,還可安裝金屬芯層滿足特殊熱隔熱等功能與需求;安裝方便、可靠性高。
多層pcb板的缺點(不合格):成本高、周期長;需要高可靠性檢驗方法。多層印制電路是電子技術、多功能、高速度、小體積大容量方向的產物。
隨著電子技術的發展,特別是大規模和超大規模集成電路的廣泛應用,多層印制電路密度較高的快速、高精度、高數改變方向出現細紋。
貼片要點:
FPC表面SMT的工藝要求與傳統硬板PCB的SMT解決方案有很多不同之處,要想做好FPC的SMT工藝,最重要的就是定位了。因為FPC板子的硬度不夠,較柔軟,如果不使用專用載板,就無法完成固定和傳輸,也就無法完成印刷、貼片、過爐等基本SMT工序。[2]
發展前景:
FPC未來要從四個方面方面去不斷創新,主要在:
1、厚度。FPC的厚度必須更加靈活,必須做到更薄;
2、耐折性。可以彎折是FPC與生俱來的特性,未來的FPC耐折性必須更強,必須超過1萬次,當然,這就需要有更好的基材;
3、價格。現階段,FPC的價格較PCB高很多,如果FPC價格下來了,市場必定又會寬廣很多。
4、工藝水平。為了滿足多方面的要求,FPC的工藝必須進行升級,最小孔徑、最小線寬/線距必須達到更高要求。
