插入式超聲波流量計模塊

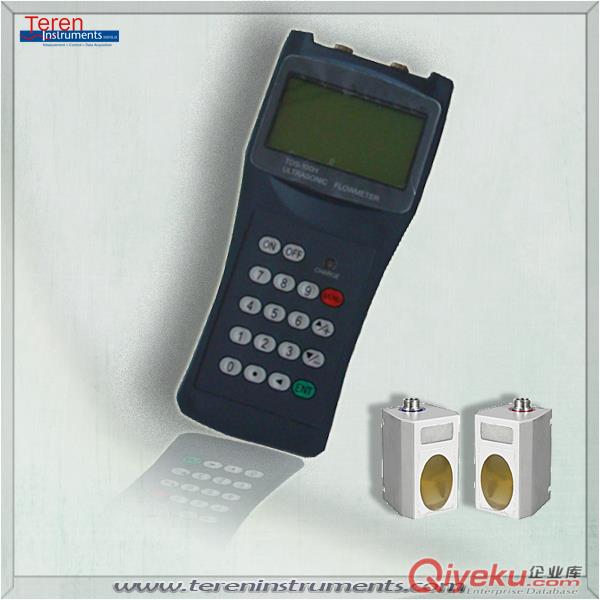

一、超聲波流量計概述

    超聲波流量計是最近在吸取了國內外現有同類機型的優點并采用了先進的技術設計制造的，是國內優先達到國際先進水平、精度達到1級的時差式超聲波流量計。

    超聲波流量計是一種外夾、通用、時差式超聲波液體流量計，適用于工業環境下連續測量不含大濃度懸浮粒子或氣體的絕大多數清潔均勻液體的流量和熱量。

    超聲波流量計（1）校正后精度可達到0.5級；（2）采用了平衡差分發射平衡差分接受電路，抗干擾性能和適應性能有很大提高提高，能適用于大功率變頻器工作場合；（3）采用了{zx1}集成電路，電路參數進行了優化，所以生產工藝更簡單，而整機可靠性和一致性等性能更加優異。

   先進的電路設計、器件選用、{yx}的硬件設計加上中文用戶界面友好的軟件設計，使新版的超聲波產品成為目前國內{zxj}的mp之一。



二、超聲波流量計特點：

新一代產品增加了以下特點和功能：

1、 硬件模塊化設計，生產及維修操作簡易；

2、 內置4M字節數據記錄器，可記錄20萬行定時輸出或即時打印數據；

3、 電氣隔離RS485接口，含MODBUS、M-BUS、FUJI等10多種通訊協議；

4、 電氣隔離0-20mA或4-20mA電流環輸出，可選環路供電方式（兩線制）；

5、 可選HART協議；

6、 符合CJ128國家熱表標準的熱量測量功能；

7、 8-36VDC,8-30VAC,220VAC供電方式可選；

8、 具有手動累積器及批量控制器等功能；

9、 年月日累積記錄功能，可記錄前512天（每天）、前128個月（每月）的累積流量及累積熱量等數據；

10、記錄并查閱前32次上斷電時間及其它數據；

11、間隔可設定范圍為1秒到24小時一次的自動數據記錄或輸出功能，有多大22項輸出內容；

12、三路精度為0.1%的模擬輸入；



三、主機技術參數：

*測量精度：優于1.0%；

* 重復性：0.2%；

* 工作電源：隔離8～36VDC；

* 顯示：2×10背光漢字液晶顯示器，可顯示瞬時流量、流速及正/負/凈累積流量等；

* 操作：4鍵輕觸鍵盤設參

* 信號輸入：◇3路4-20mA模擬輸入，精度0.1%；可輸入溫度壓力等信號；

◇2路三線制PT100鉑電阻；

* 信號輸出：◇1路隔離RS485輸出；

◇1路隔離OCT輸出（脈沖寬度6～1000ms之間可編程，默認200ms）；

◇1路繼電器輸出（脈沖寬度200ms）；

◇1路4-20mA輸出（有源、無源輸出可選）；

* 通訊協議：MODBUS協議、M-BUS協議、FUJI擴展協議，并兼容國內其他廠家同類產品的通訊協議；

* 其他功能：◇自動記憶前512天，前128個月，前10年正/負/凈累積流量；

◇自動記憶前30次上、斷電時間和流量并可實現自動或手動補加；

◇可通過E-mail傳送來的代碼文件實現軟件升級；

* 安裝方式：導軌式（主機）

* 防護等級：IP57

* 體積：90×90×35

四、典型用途：

1.       1. 水、污水、海水                              8.  船體操作和維護

2.       2. 給水和排水                                  9.  節能監測、節水管理

3.       3. 發電廠(核電、火力和水力)                    10.  造紙和制漿

4.       4. 熱力、供暖、供熱                            11.  泄漏檢測

5.       5. 冶金、礦山                                  12.  流量巡檢、流量跟蹤和采集

6.       6. 石油、化工                                  13.  熱量測量、熱量平衡

7.       7. 食品和醫藥                          14.  流量、熱量化管理、監控網絡系統
