一、 用途

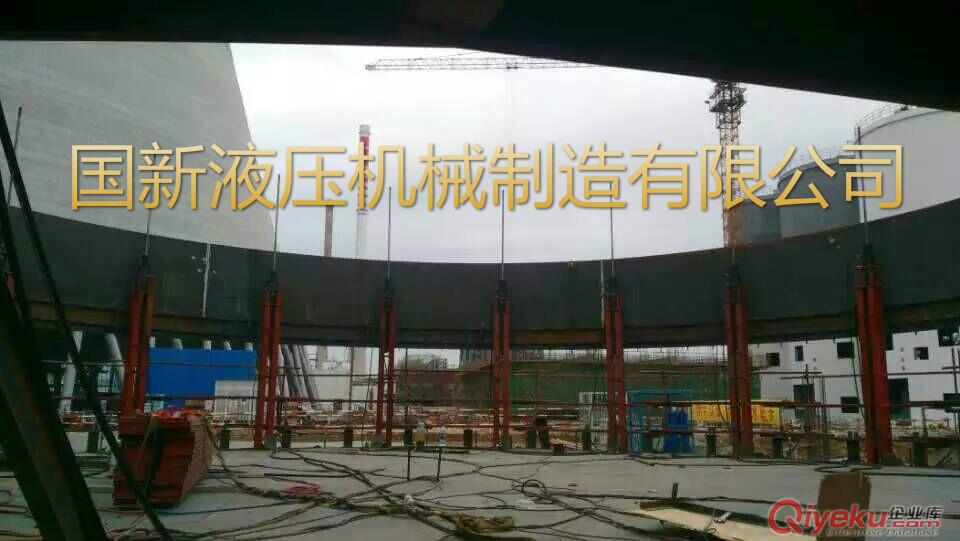

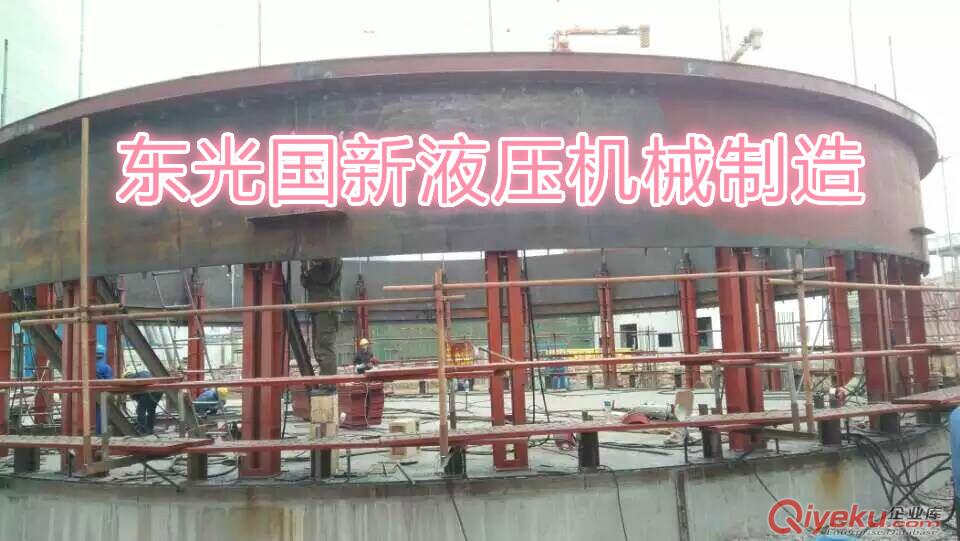

本千斤頂為松卡式、上下卡頭分為兩體的穿心式雙作用液壓千斤頂(也可稱為液壓提升器),適用于各種大型儲罐(鋼制的)、砼倒錐殼水塔之水柜或其它重物的液壓提升施工。
二、主要技術性能
理論起重量 : 350KN
額定起重量 : 350KN
額定油壓 : 25MPa
液壓行程 : 100±3mm
下滑量 : ≤5mm
自量 : ≤70kg
油咀規格 : M16×1.5
底座安裝尺寸 : 在Φ160圓周均布4-M20螺紋孔
下卡頭安裝尺寸: 在Φ180圓周上均布3個18的U孔
外形尺寸 : 210×120×510
相配提升桿 : Φ42圓鋼
松卡裝置 : 螺旋機構
三、工作原理
使用時,提升桿插入千斤頂后,使上、下卡塊處于工作狀態。當油泵供油時,壓力油從下油咀進入缸體內。由于上卡頭自動銷緊提升桿,此時下卡頭松開,在油壓作用下,活塞上升將提升桿帶著負載向上舉起,當活塞升滿一個行程后油泵停止供油,負載停止上升,完成提升過程。回油時,壓力油從上油咀進入,此時下卡頭鎖緊提升桿靜止不動,在油壓作用下,活塞回程,液壓油從下油咀排出。當完成一個階段的提升工作后,停止供油,將上、下卡頭松開,然后將提升桿放下或拔出,如此反復,直至全部工作結束。
